Французская программа GRADlO (Национальное бюро по аэродинамическим исследованиям и Исследовательская группа по космической геодезии) предусматривает создание градиентометра на базе традиционной технологии. В этом приборе имеется несколько микроакселерометров, которые расположены симметрично относительно центра масс по углам многоугольника так, что можно определить полный гравитационный тензор. Трехосные электростатические акселерометры должны иметь разрешение 10 - 12 м • с - 2. При максимальных возмущающих ускорениях около 10 - 4 м • с - 2 (на высоте 200км) прибор должен иметь динамический измерительный диапазон 10 8; для непрерывного контроля и калибровки акселерометров предусмотрена бортовая калибровочная система.

Примером сверхпроводящего градиентометра является прибор Пайка, созданный в Университете штата Мэриленд, США. Основными элементами этой невращающейся системы служат сверхпроводящие акселерометры. Акселерометр содержит пробную массу на мягком подвесе, магнитный преобразователь и усилитель с низкими шумами (сверхпроводящее квантовое интерференционное устройство сквид — SQUID) в состоянии сверхпроводимости. Магнитное поле, создаваемое катушками преобразователя, модулируется при движении пробной массы, в сквиде происходит детектирование и усиление модулирующего сигнала, который затем преобразуется в выходное электрическое напряжение.

Сверхпроводящая схема позволяет непосредственно суммировать и вычитать сигналы акселерометров. Это в свою очередь дает возможность измерять компоненты тензора градиентов силы тяжести, а также линейные и угловые ускорения носителя, необходимые для вычисления поправок. В системах с продольным расположением акселерометров сигналы пропорциональны диагональным элементам Vii тензора и линейным (поступательным) ускорениям. Системы же с перекрестным расположением акселерометров дают недиагональные элементы и угловые (вращательные) ускорения (рис. 10).

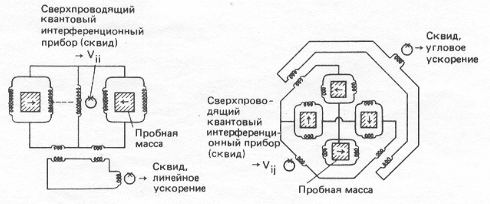

рис. 10 Принцип сверхпроводящего гравитационного градиентометра с продольным (слева) и перекрёстным (справа) расположением датчиков.

Объединяя такие акселерометры в различные конфигурации, можно сконструировать градиентометры для определения диагональных элементов тензора или полного тензора. Стремятся получить чувствительность порядка 10 – 4 нс – 2 ; вероятно, будет возможно повысить её до 10 – 6 нс – 2 , если подвесить пробную массу в силовом поле. [3]

2. ГРАВИМЕТРИЧЕСКАЯ РАЗВЕДКА НА КУРСКОЙ МАГНИТНОЙ АНОМАЛИИ

2.1 История освоения КМА

Впервые КМА обнаружил ещё в 1783 г. П.Б. Иноходцев. Эта аномалия самая большая в мире: напряжённость магнитного поля там иногда в 5 и более раз превышает нормальную. Но только через столетие началось настоящее изучение этой аномалии. Наибольшую работу по изучению Курской аномалии осуществил Э.Е. Лейст, работавший там около 30 лет с начала 90х годов до 1918 г. и измеривший весьма точно поле в 4500 пунктов. В последний год он жаловался, что ему мешали работать крестьяне, принимавшие его за землемера и заставлявшие его проводить делёж помещичьих земель. В 1918 г. Э.Е. Лейст уехал в Германию и увёз с собой все материалы по Курской аномалии. Он вскоре умер.

В 1919 г. по предложению В.И. Ленина была организованна особая комиссия под председательством П.П. Лазарева по исследованию Курских магнитных аномалий. В1919 г. П.П. Лазарев 12 раз собирал свою комиссию для обсуждения плана работ. Комиссия прежде всего затребовала у наследников умершего проф. Э.Е. Лейста его материалы по магнитной съёмке, но они запросили за них 1 миллион долларов. При изучении этого материала выяснилось, что хотя проф. Лейст и весьма точно измерил компоненты магнитного поля, но координаты пунктов были определены очень неточно, а магнитное поле менялось так сильно в зависимости от положения точки, что наблюдения Лейста в значительной мере потеряли свою ценность. Важно было иметь не столь точные значения поля, но более точные положения точек.

Было решено делать съёмку. Изготовлять много магнитометров было длительным делом, и А.Н. Крылов, который в начале своей деятельности занимался теорией морских магнитных компасов по военно-морскому ведомству, предложил использовать эти компасы, позволяющие определить все компоненты магнитного поля. Предложение А.Н. Крылова приняли и за два года съёмки была в основном сделана и лучше, чем у Лейста. К проведению её были привлечены студенты Московского университета.

Кроме магнитных, геологических и буровых работ комиссия решила впервые широко использовать гравиметрический метод разведки. Для использования маятникового метода был приглашён А.А. Михайлов, а для работы с гравитационным вариометром Этвеша – П.М. Никифоров.

Первая попытка найти гравитационную аномалию в Курской области была сделана Иоганном Фридрихом фон Парротом в первой четверти XIX в. Метод Паррота был принципиально прост – сравнивалось изменение атмосферного давления, измеренное на соседних точках двумя приборами: анероидом и ртутным барометром. Паррот получил разницу в 0,17 мм ртутного столба, что соответствовало огромной аномалии, примерно на 2 порядка большей, чем впоследствии выяснилось из настоящих гравитационных наблюдений.

Ранее маятниковые наблюдения силы тяжести проводились только в теплоизолированных помещениях на солидных каменных столбах и длительное время. На КМА надо было измерять силу тяжести в поле на профилях протяжённостью всего 3-5 км, где не было зданий. А.А. предложил метод наблюдений в выкопанных траншеях глубиной 1,5 м и длинной в 4 м, закрытых изолирующей двойной фанерной палаткой (рис. 11).

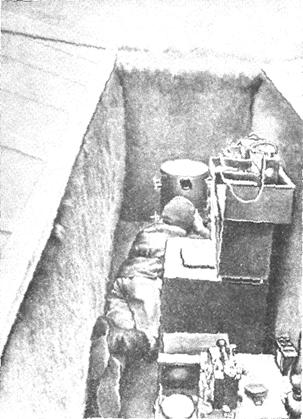

рис. 11 Работа на Курской магнитной аномалии. Отсчёт температуры под колпаком прибора с точностью до 0,02 º

В таких траншеях в одном конце вкапывался тяжёлый медный колокол, заменявший цементный столб для установки маятникового прибора. В другом конце размещался наблюдатель с приёмным устройством и контактным хронометром. Поправки времени для этих часов определялись уже по ритмическим радиосигналам, только недавно ставшим входить в обиход астрономических наблюдений. В результате разработанной методики наблюдений в поле точность определения была около 1,5 мГал (маятник Штюкрата), что позволило уверенно определить аномалии в 10 мГал на профилях длиною 4-6 км. 1921 г. – в районе Щигров 1922 г. – в районе Салтыковки 1923 г. – в районе Щигров 1924 г. – в районе Белгородского уезда 1925 г. – в районе Тима

Основным наблюдателем был сам А.А. Кроме приёма сигналов времени из Москвы и Науэна А.А. Михайлов определял также поправки часов астрономически.

s

рис. 12 А.А. Михайлов, определение геодезических координат. 1922 г.

Он же проводил геодезические определения координат пунктов наблюдений путём привязки к ближайшим геодезическим знакам и астрономические определения координат с помощью универсальных инструментов. Благодаря исключительному мастерству А.А. как наблюдателя ему удалось даже определить уклонение отвеса, вызываемые тяжёлыми магнитными массами, хотя эти уклонения были очень малы – порядка 1 секунды дуги. В 1926 г. работы по КМА были признаны полностью нерентабельными и прекратились. Однако в 1930 г. опять возобновились, и особенно широко после войны. Запасы железных руд в КМА оцениваются сейчас в 45 млрд. тонн, в том числе богатых – 26 млрд. тонн. В 1972 г. было добыто 20 млн. тонн, а сейчас в связи с переходом к открытому методу разработки – ещё значительно больше. Глубина залегания руд местами всего в 60 – 150 м. от поверхности и позволяет разрабатывать залежи открытым способом. [4] 2.2 Гравиразведочные работы на железорудных месторождениях
