Спецификация на радиооборудование:

Revolution 5000. 5,16-5,24 GHz, Radio 1x36Mbps, 10/100 Eth, Outdoor (-35° +60°) Цена: 2195$

4.2.2.3 Вариант использования линии оптоволоконной связи.

Для объединения сетей корпусов с сетью технического корпуса, где будет располагаться главный сервер используется многомодовый волоконно-оптический кабель уличного исполнения, содержащий четыре жилы. Для создания одного канала необходимо две жилы (RX-прием, TX-передача). Проложить кабель можно под землей или использовать так называемую "воздушку". У коммутаторов ближайших корпусов жилы предназначены для соединения с этим корпусом разрываются, и подключаются к коммутатору через специальный порт оптиковолоконного трансивера 100FX, а 2 другие жилы оставляем целыми. Далее кабель идет к следующему зданию. Если на коммутаторе нет такого порта, то можно использовать специальные оптические конверторы, которые преобразуют сигнал из 10/100Base-TX в 100Base-FX. Стоимость таких устройств невысока порядка 50-80$.

Использование четырехжильного кабеля позволит нам создать до двух паралельных каналов на одном отрезке кабеля. Также корпуса можно соединить и последовательно на одном отрезке кабеля. Такой тип соединения мы используем для соединения кабелем 2-3-6-5 корпусов. Создаем между ними 3 канала один между 2 и 3-м корпусом, далее, второй с между 3 и 6-м корпусом, а третий канал между 2 и 5-м корпусами. Два канала между корпусами 2-3 и 3-6 включенны последовательно, и маршрутизация пакетов в сети осуществляется с помощью соответсвующих настроек оммутаторов. Для организации двух последовательных каналов, каждый коммутатор, включенный в последовательную цепь должен иметь два трансивера для оптоволокна. Жилы кабеля идущие со стороны технического корпуса (2-го корпуса) входят в один из трансиверов 3-го корпуса, а продолжения этих жил в сторону 6-го подключаются через другой трансивер.

Используя продукты фирмы Hewlett-Packard имеем возможность подключить к коммутатор ProCurve Switch 2524 до двух трансиверов 100Base-FX с типом разъема SC, для соединения с оптиковолоконной сетью.

Оптоволоконный кабель оконцевается коннекторами типа SC.

5. Разработка схем кабельной разводки и размещения рабочих станций и серверов в помещениях

1-й корпус. Административный

схема разводки кабелей по помещениям.

оборудование корпуса:

1 сервер

14 рабочих станций

1 коммутатор(21 порт занят)

4 принтера соединенных через принт-сервер

4 принт-сервера

4 индивидуальных принтера

расчетная длина кабеля 390м (макс. длина отрезка 35м)

18 розеток RJ-45

2-й корпус. Технический

схема разводки кабелей по помещениям.

оборудование корпуса:

1 сервер

14 рабочих станций

2 коммутатора объединенных в стек по средствам высокоскоростного интерфейса

3 принтера соединенных через принт-сервер

3 принт-сервера

5 индивидуальных принтера

расчетная длина кабеля 420м

(макс. длина отрезка 35м)

17 розеток RJ-45

. Хозяйственно-производственные корпуса.

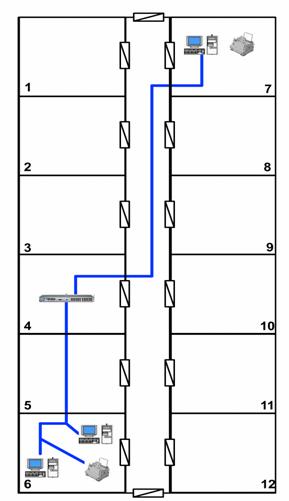

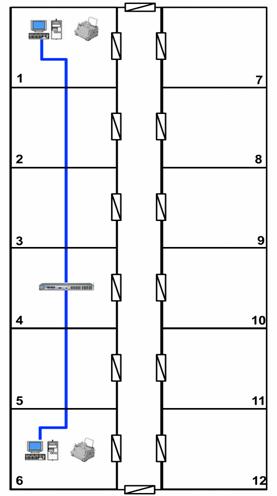

схема разводки кабелей по помещениям.

В данной работе основной парк рабочих мест(70%) размещен в 2-х корпусах 1-ом и 2-ом т.к. с этими корпусами связана основная нагрузка на сеть. Остальные 4 корпуса считаются производственно-хозяйственными и компьютеризированные рабочие места необходимы очень малому количеству сотрудников, но есть возможность нарастить пользовательскую базу и в этих корпусах т.к. сеть спроектирована с большим запасом на развитие компьютерной инфраструктуры предприятия.

Из-за сосредоточения основного парка машин в 2-х достаточно удаленных друг от друга зданиях мы ставим по серверу в 1 и 2-ом корпусах предприятия, такое решение заметно ускорит работу в сети, из-за распределения нагрузки на сервер.

На приведенных выше схемах разводки кабелей по помещениям жирными линиями (синий цвет) схематично обозначены проложенные UTP кабели 5-й категории, причем каждый кабель начинается в серверной(подключен к коммутатору), а заканчивается розеткой RJ-45. В эти розетки и подключаются рабочие станции. Так же в эти розетки включаются специальные устройства принт-серверы, через которые подключаются сетевые принтеры в комнатах, где более одного рабочего места. Принтеры которые на схемах никуда не подключены на самом деле подключены не к сети а к USB портам своих компьютеров. Кабель от розетки до входа сетевой карты рабочей станции или до принт-сервера обжат с 2-х концов разъемом RJ-45.

Кабели располагаются вдоль стен в специальных коробках, либо под фальшполом (фальшпотолком)

Условные обозначения, приведенные на схемах:
