1.8 Интерфейсные места кабельной системы

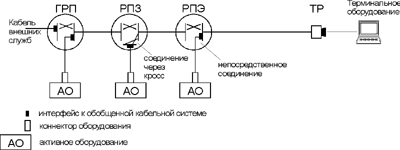

Интерфейсные места обобщенной кабельной системы размещаются на концах каждой подсистемы. В этих точках возможно подключение оборудования прикладных систем. На рисунке изображены потенциальные места распределительных пунктов для подключения оборудования.


К распределительному пункту может быть подключен кабель связи с внешними службами, для подключения оборудования может использоваться как соединение через кросс, так и непосредственное соединение.

Расстояние от внешних служб до главного распределительного пункта имеет решающее значение. Характеристики кабеля между двумя точками должны быть тщательно продуманы и реализованы со стороны пользовательских приложений.

1.9 Интерфейс глобальных сетей

Интерфейс глобальных сетей представляет собой точку подключения к глобальным телекоммуникационным службам. Размещение этой точки, а также требования к необходимому оборудованию могут быть предметом обсуждения национальных, региональных и локальных нормативных документов. Если интерфейс глобальной сети не подключен непосредственно к интерфейсу обобщенной сети, характеристики промежуточного кабеля должны быть приняты во внимание. Тип кроссового соединения и промежуточного кабеля может регулироваться национальными правилами. Эти правила должны быть учтены при проектировании сети.

1.10 Количества и конфигурация оборудования.

На каждые 1000 квадратных метров обслуживаемого пространства должен быть как минимум один распределительный пункт. Как минимум один распределительный пункт должен быть организован на каждом этаже. Если этаж имеет мало рабочих мест (например, вестибюль), он может обслуживаться распределительным пунктом смежного этажа.

В таблице ниже приведены общие рекомендации по выбору типа носителя сигнала при проектировании кабельной системы.

Подсистема

Тип носителя сигнала

Рекомендуемое использование

Горизонтальные кабели

Сбалансированные кабели

Голос, данные (1)

Оптоволокно

Данные (1)

Магистральные кабели

Сбалансированные кабели

Голос и низкоскоростная среда для передачи данных

Оптоволокно

Высокоскоростная среда для передачи данных

Магистральные кабели территории

Оптоволокно

Для большинства приложений. Использование оптоволокна решает многие проблемы, связанные с источниками помех.

Сбалансированные кабели

При необходимости (2)

(1) При определенных условиях (соображения безопасности, условия среды и т.д.) может рассматриваться использование оптоволокна для горизонтальных кабелей

(2) Сбалансированные кабели можно использовать магистральной подсистеме территории, если широкая полоса пропускания, свойственная оптическим кабелям, не требуется.

Телекоммуникационные разъемы располагаются на стене, на полу или в любой другой области рабочего места. Все зависит от конструкции здания. При проектировании кабельной системы телекоммуникационные разъемы должны размещаться в легкодоступных местах. Высокая плотность размещения разъемов повышает гибкость системы по отношению к изменениям. Во многих странах разъемы устанавливаются из расчета: два разъема на максимум 10 квадратных метров рабочей площади. Разъемы могут устанавливаться как отдельно, так и в группе, но каждое рабочее место должно быть снабжено минимум двумя разъемами.

Каждый телекоммуникационный разъем должен быть промаркирован постоянной, хорошо заметной для пользователя, этикеткой. Следует обратить внимание на маркировку каждой дуплексной пары: все изменения маркировки должны фиксироваться в документации.

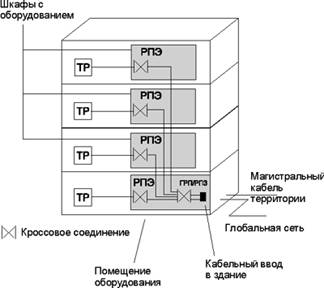

Шкафы оборудования должны обеспечивать все необходимые условия (пространство, питание, условия окружающей среды и т.д.) для пассивных элементов и активного оборудования, установленного в них. Каждый шкаф должен иметь прямой выход на магистральные кабели.

Помещение оборудования представляет собой часть внутреннего пространства здания, где располагается телекоммуникационное оборудование. В помещении может располагаться, а может и не располагаться распределительный пункт. Помещения оборудования отличаются от шкафов, прежде всего типами и сложностью вмещаемого оборудования. В помещении может располагаться более одного распределительного пункта. Пространство, в котором размещено телекоммуникационное оборудование более чем одного распределительного пункта, должно рассматриваться как помещение оборудования.

Кабельный ввод оборудуется для ввода в здание магистральных кабелей, кабелей глобальных и локальных сетей и перехода на кабель для внутренней прокладки. Ввод включает в себя входную точку в стене здания и трассу, ведущую к главному распределительному пункту или пункту этажа. Организация окончания внешнего кабеля может потребовать установки специального оборудования согласно требованиям местных технических норм [8].

1.11 Реализация кабельной системы

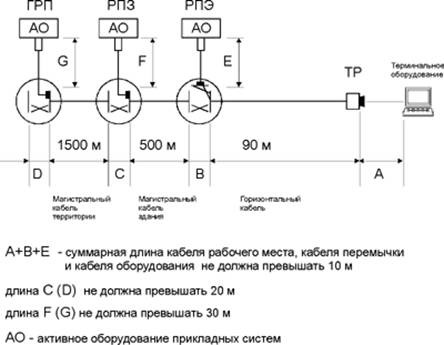

Длины смонтированных кабелей магистральной и горизонтальной подсистем не должны превышать предельных значений. Эти значения приведены на рисунке.


Горизонтальная подсистема

Длина кабелей горизонтальной подсистемы не должны превышать 90 метров. Эта длина представляет собой расстояние, проходимое сигналом от механического окончания кабеля на кроссе распределительного пункта этажа до окончания на телекоммуникационном разъеме рабочего места.

Суммарная длина кабеля рабочего места, кабеля-перемычки и кабеля оборудования не должна превосходить 10 метров. Доля длины каждого кабеля выбирается исходя из конкретной необходимости, но длина кабеля-перемычки не должна превышать 5 метров.

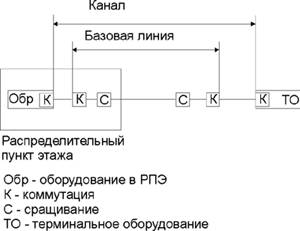

На рисунке ниже представлена модель, используемая для корреляции характеристик кабелей горизонтальной сети с кабелями оборудования [8].


1.12 Магистральная подсистема
