Содержание

Содержание…………………………………………………………………………………………………………………………2

Введение…………………………………………………………………………………………………………………………… 3

I.Расчетные данные………………………………………………………………………………………………………….4

II.Гидравлический расчет……………………………………………………………………………………………… 5

1.Расчет I кольца…………………………………………………………………………………………………………… 5

1.1.Определение располагаемого давления……………………………………………………………….5.

1.2.Определение расхода теплоносителя………………………………………………………………….5.

1.3.Определение диаметров трубопроводов…………………………………………………………… 6

1.4. Определение ближайших стандартных диаметров………………………………………… 6

1.5. Определение режима движения жидкости……………………………………………………….….6

1.6. Определение потерь давления на участках……………………………………………………………………………………………………………………… ……7.

1.7.Определение общих потерь давления в первом кольце………………………………… 8

1.8.Определение невязки между располагаемым давлением и потерями давления в кольце……………………………………………………………………………………………………………8

2. Расчет II кольца………………………………………………………………………………………………………….10

2.1. Определение располагаемого давления………………………………………………………………10

2.2.Определение расхода теплоносителя…………………………………………………………………10

23.Определение диаметров трубопроводов…………………………………………………………….10

2.4. Определение ближайших стандартных диаметров…………………………………………10

2.5. Определение режима движения жидкости……………………………………………………… .11

2.6. Определение потерь давления на участках……………………………………………………11

2.7.Определение общих потерь давления в первом кольце……………………………… 11.

2.8.Определение невязки между располагаемым давлением и потерями давления в кольце…………………………………………………………………………………………………………11

2.9.Расчет диафрагмы………………………………………………………………………………………………… 12

III. Литература……………………………………………………………………………………………………… .13

Введение

Система водоснабжения – это комплекс инженерных сооружений, предназначенных для забора воды из источника водоснабжения, очистки, хранения и подачи ее потребителю по разводящей водопроводной цепи.

Целью выполняемой работы является практическое использование теоретических знаний для гидравлического расчета отопительной системы здания.

В качестве расчетной системы отопления здания предусмотрена двухтрубная гравитационная система водяного отопления с верхней разводкой. В двухтрубных системах отопления горячая вода проходит через параллельно присоединенные к подающим трубопроводам отопительные приборы, и постепенно охлаждаясь в них, возвращается в котел по самостоятельной линии. При верхней разводке магистральный распределительный трубопровод прокладывается выше нагревательных приборов.

.Расчетные данные

1. Схема двухтрубной отопительной системы с указанием длин участков трубопроводов и размещения отопительных приборов.(рис.1)

2. Температура горячей воды tг = 94 ◦С.

3. Температура охлажденной воды to = 74◦С.

4. Тепловые нагрузки на приборы: q1 = 7100 Ватт, q2 = 8000 Ватт.

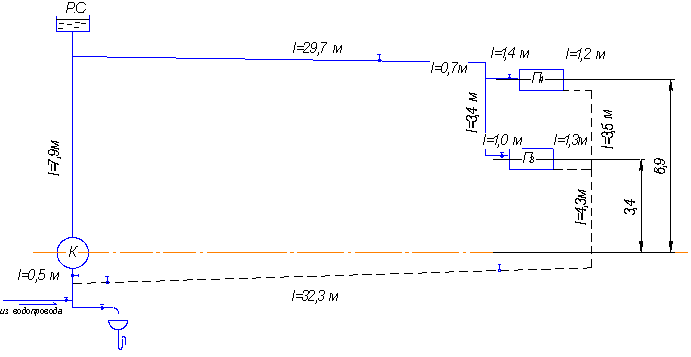

Рис.1. Схема двухтрубной отопительной системы

II.Гидравлический расчет

Теплоноситель в системе может циркулировать по двум возможным путям (кольцам):

Iкольцо: К-1-2-3-4-5-6-7-8-9-10-К

II кольцо: К-1-2-3-4-11-12-13-8-9-10-К

1.Расчет I кольца

В первом кольце можно выделить два участка с тепловой нагрузкой на два прибора

1) q1 + q2 К-1-2-3-4…8-9-10-К

Длина участка l1 = 75,4 м

2) q1 4-5-6-7-8

Длина участка l2 = 5,7 м

1.1.Определение располагаемого давления

PPI = g·h1· (ρo-ρг) + ∆P , Па (1)

где h1- расстояние от центра котла до центра нагревательного прибора

( h1=3,4 м )

ρo,ρг- плотности охлажденной и горячей воды соответственно ( [1]с.10 )

ρo = 975,34 кг/м3,ρг = 962,5 кг/м3

∆P - дополнительное давление за счет охлаждения теплоносителя в магистралях и стояках ( [2]с.217 )

Принимаем ∆P = 150 Па.

PPI = 9,8·3,4· (975,34-962,5) + 150 = 577,83 Па

1.2. Определение расхода теплоносителя

(2)

,

где q1 , q2 –тепловые нагрузки

с - удельная теплоемкость воды (с = 4,2 кДж/K)

1.3. Определение диаметров трубопроводов

(3)

Vдоп - допускаемая скорость движения теплоносителей

Vдоп 0,2 м/c

1.4. Определение ближайших стандартных диаметров труб( [3]с.199 )

d1ст=40 мм

d2ст=32 мм

Определяем действительные скорости:

(4)

1.5. Определение режима движения жидкости

, (5)

где ν –коэффициент кинематической вязкости

для tср = 84◦С ν = 0,4·10-6 м2/c ([4] с.9)

турбулентный режим движения жидкости

турбулентный режим движения жидкости

Для турбулентного режима движения жидкости

, (6)

где kэ – эквивалентная шероховатость оцинкованных стальных труб, бывших в эксплуатации.

Принимаем kэ = 0,17 мм

1.6. Определение потерь давления на участках

- линейные ,Па (7)

- местные (8)

Линейные потери на участках 1 и 2 составят:

Местное сопротивление на участке 1 при диаметре d1=40 мм ([3]c.208):

● котел стальной ξ = 2

● тройник на повороте в т.2 ξ = 1,5
