При трехфазном коротком замыкании равном 3350А, автоматический выключатель ВА 57Ф35 должен сработать за 0,02сек, если этого, по каким-либо причинам не произойдет, то согласно карте селективности через 2,6сек сработает ПК-10 с номинальным током 20А. ПК-10 на номинальный ток 15А перегорит, через » 0,36сек. Соответственно ступень времени в 0,5 – 1,0сек с ПК-10, IH = 15А выдержана не будет. Выбираем ПК-10, IH = 20А .

рис. 3

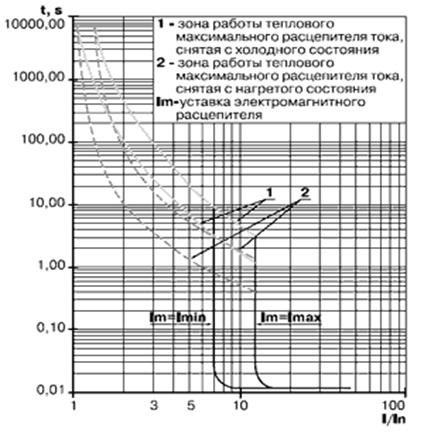

Время – токовые характеристики ВА 57Ф35-340010, приведенные заводом изготовителем «ОАО Дивногорский завод НВА»

8. Разработка мероприятий по охране труда

В соответствии с ПУЭ и ПТЭ по нормам безопасности работы должны быть рассчитаны заземляющие устройства ТП, выбраны повторные заземления на отходящих линиях, а также проверено защитное отключение при повреждении электроустановок.

Если заземляющее устройство одновременно используется для установок выше 1000В с малыми токами замыкания на землю и для установок напряжением до 1000В то необходимо соблюдать следующие условия:

10 Ом ≥R3≤ 125/ IЗ [8.1]

где IЗ – наибольший ток замыкания на землю для сетей выше 1000В

В воздушных линиях также необходимо делать заземления и присоединять к ним крюки и штыри изоляторов. Заземляющие устройства должны иметь сопротивление не более 30 Ом, а расстояние между ними не более 100 м для районов с числом грозовых часов в году более 40. Заземления должны быть выполнены на конечных опорах линий, имеющих ответвления к вводам, при этом наибольшее расстояние от соседнего защитного заземления данной линии должно быть не более 50 м для районов с числом грозовых часов в году более 40.

табл.8.1 Предельное удельное сопротивление грунтов

ПУЭ 1.7.62. Сопротивление заземляющего устройства, к которому присоединены нейтрали генераторов или трансформаторов или выводы источника однофазного тока, в любое время года должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений нулевого провода ВЛ до 1 кВ при количестве отходящих линий не менее двух. При этом сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока, должно быть не более: 15, 30 и 60 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. Согласно [8.1] RЗ = 125 / 20 = 6,25 Ом От ТП отходят три ВЛ. 380/220В, на каждой из которых установлено: ВЛ1 – 6 заземлителей Rл1 = 4,2 Ом ВЛ2 – 4 заземлителя Rл2 = 7,5 Ом ВЛ3 – 4 заземлителя Rл3 = 7,5 Ом

Суммарное сопротивление линий отходящих от ТП составляет 1,2 Ом

Заземление на трех отходящих линиях обеспечивает условие

RЗ ≤ 6,25 Ом Произвольно зададим удельное сопротивление грунта – 130 Ом. Коэффициент сезона – 1,7

Расчет заземлителя ТП:

ИСХОДНЫЕ ДАННЫЕ

Удельное сопротивление грунта, Ом·м rгр = 130,00

Длина вертикального заземлителя, м L = 3,00

Сезонный климатический коэффициентy = 1,70;

Наружный диаметр вертикального заземлителя,мм d = 24,50

Нормируемое ПУЭ сопротивление заземляющего устройства

растеканию тока при базовом удельном сопротивлении

земли, Ом

Rнорм = 30,00

Заглубление соединительной полосы,м; tполосы = 0,80

Ширина соединительной полосы,мм b = 25,00

Расстояние между электродами,м P = 1,50

Коэффициент использования электрода, hC = 0,83.

Сопротивление одного вертикального заземлителя определяется по формуле:

Rоc = 0,366×rгр×y/×L×Lg(4×L/d), [8.1]

где

rгр - удельное сопротивление грунта, Ом·м

y - сезонный (климатический) коэффициент;

d - наружный диаметр вертикального заземлителя, м

L - длина вертикального заземлителя, м.

Roc = 0,366·130,00·1,70/3,00·(Lg(4·3,00/0,02) = 72,53 Ом

Определение ориентировочного числа стержней
