1. Назначение изделия.

Наименование изделия - машина ручная электрическая сверлильная, с электронным регулированием, частоты вращения, реверсивная «МЭС - 450ЭР»

Машина ручная электрическая сверлильная «МЭС-450ЭР» с комплектом насадок и приспособлений, в дальнейшем именуемая .«машина», предназначена для следующих работ:

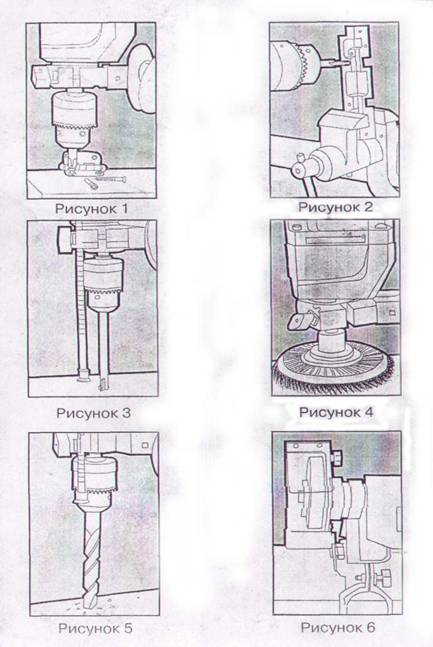

— сверление отверстий в металле, бетоне, кирпиче диаметром до 13 мм (рис. 5) и дереве диаметром до 25 мм (рис. 3);

— зачистка Металлических, деревянных и других поверхностей (рис. 4)

— заточка инструмента (рис. 6)

-нарезание резьбы (ряс. 2)

-завинчивание и отвинчивание винтов до Мб с прямым и крестообразным шлицем (рис.1),

Условия эксплуатации:

— диапазон рабочих температур от —10° до +40°С;

— верхнее значение относительной влажности 98% при 25°С.

Наименование показателей,

единицы измерения

Значения

Напряжение питания, В

220 10%

Род тока

Переменный

Частота тока, Гц

50 5%

Максимальный диаметр сверла, мм

13

Минимальный диаметр сверла, мм

1,5

Режим работы

Продолжительный

Номинальная потребляемая мощность, Вт

450 + 67,5

Номинальная нагрузка, Вт

195 не менее

Частота вращения шпинделя под

номинальной нагрузкой, (мин)

13,3 (800)

1,67 (100)

Масса машины без инструментальных насадок, без рукоятки,

патрона и провода, кг

1,6 не менее

Габаритные размеры машины без инструментальных насадок,

рукоятки, патрона, мм

23318768

не менее

Вид двигателя

Коллекторный

2. Технические характеристики.

9. Требования по технике безопасности

Требования по качеству продукции, обеспечивающие безопасность для жизни и здоровья населения, охрану окружающей среды сертифицированы. Сертификат № РОСС- RU.АЯ41;В04073 :выдан Пермским ЦСМ № РОСС RU.0001.10АЯ41 со сроком действия до 26.02. 2002 г.Наличие в машине вращающихся частей и электрооборудования требует строгого соблюдения правил техники безопасности при ее эксплуатации. Нарушение инструкции по эксплуатации и правил безопасности может привести к авариям и. несчастным случаям.

9.1. Сверлильной машиной с двойной изоляцией разрешается производить работы без применения индивидуальных средств защиты.

9.2. Запрещается производить работу в помещениях со взрывоопасной, а также химически активной: средой, разрушающей металлы и изоляцию.

9.3. Машина должна быть отключена выключателем при внезапной остановке (вследствие исчезновения напряжения в сети, заклинивания движущихся деталей а т. п.).

9.4. Машина должна быть использована на работах, при которых величина нагрузки не превышает номинальную.

9.5. Не оставляйте машину в сырых неотапливаемых помещениях, оберегайте ее от ударов и резких нагрузок.

9.6. Не устраняйте неисправность машины при включенном кабеле в сеть.

9.7. Не применяйте чрезмерное нажатие на машину при се работе, т. к. это.не способствует сокращению времени выполняемых работ, а сокращает срок службы машины из-за резкого возрастания потребляемого тока.

9.8. Машина должна быть отключена от сети штепсельной вилкой:

— при смене рабочего инструмента, установке насадок и регулировке;

— при перерыве в работе;

— при переносе машины с одного рабочего места на другое;

— по окончанию работ.

9.9. Сверлить отверстия в стенах, панелях и перекрытиях, в которых может быть расположена скрытая электропроводка, а также производить другие работы, при выполнении которых может быть повреждена изоляция электрических проводов и

установок, следует после отключения этих проводов и установок от источника питания

9.10. Запрещается эксплуатация неисправной машины.

9.11. С целью ограничения наибольшего воздействия вибрации на руки человека, возникающего при сверлении стали максимальным диаметром сверла (13 мм) и полной мощности машины, допустимое время работы в данных условиях не должно превышать 0,5 часа, в течение 8-часового периода времени.

3. Устройство и принцип работы

Машина имеет двойную электрическую изоляцию, которая ,.-поминается за счет двигателя с двойной изоляцией и пластмассовых корпусных деталей.

Машина (рис. 8) состоит из следующих составных частей: электродвигателя (1), состоящего из индуктора (6); якоря (7), встроенного в корпус с ручкой, где также размещен выключатель с электронным регулированием частоты вращения и переключением направления вращения (2); устройство подавления радиопомех (3). И закреплен провод питания (4) с двухполюсной вилкой; двухступенчатого редуктора (15) с косозубыми шестернями.
