Эффект динамического рассеяния света также используется для изготовления индикаторов. Преимуществами таких индикаторов является то, что при переменном напряжении удается ослабить процессы электролиза и увеличить срок службы индикаторов до десятков тысяч часов. Кроме того, эффект проявляется в неполяризованном свете, что упрощает конструкцию индикаторов. Недостатком является необходимость использовать более высокие напряжения, чем в случае чисто полевых эффектов.
Поскольку в индикаторах на жидких кристаллах используется окружающий свет, то потребляемая мощность значительно меньше, чем у других индикаторных устройств, и составляет 10-4 – 10-6 Вт/см2. Это на несколько порядков ниже, чем в светодиодах, порошковых и пленочных люминофорах, а также в газоразрядных индикаторах.
Другими достоинствами жидкокристаллических индикаторов являются: а) хороший контраст при ярком освещении;
б) совместимость с интегральными схемами по рабочим параметрам и конструктивному исполнению;
в)сравнительная простота изготовления и низкая стоимость.
Принципиальными недостатками устройств на жидких кристаллах являются невысокое быстродействие, а также подверженность процессам электрохимического и фотохимического старения.
Оптические свойства холестериков
При нахождении холестерика в электрическом или магнитном поле происходит искажение шага спирали молекулы. В полях достаточно большой напряженности при положительной диэлектрической или магнитной анизотропии холестерическая спираль полностью раскручивается. Такое поведение спирали во внешнем поле связано с конкуренцией межмолекулярного взаимодействия, которое стремится установить геликоидальное упорядочение длинных осей молекул, и взаимодействия молекул с приложенным полем, ориентирующим длинные оси молекул вдоль поля. Изменение шага спирали во внешнем поле вызывает изменение окраски холестерика и может быть использовано для создания цветных индикаторов. Следует отметить, что приложение поля к планарной структуре технически неудобно, поэтому наибольший интерес вызывает приложение поля перпендикулярно поверхности ячеек. Если поле, перпендикулярное поверхности ячеек, накладывается на холестерик с отрицательной анизотропией диэлектрической проницаемости, то оно оказывает стабилизирующее воздействие на планарную текстуру. Кроме того, происходит уменьшение шага спирали, что дает возможность управлять цветом ячейки.
Так же, как и в нематиках, в холестериках при наложении достаточно сильного электрического поля появляются гидродинамические эффекты. Иначе говоря, в холестерике появляются турбулентные потоки, и холестерик перестает быть прозрачным. То есть в холестерике появляется динамическое рассеяние света.
В отличие от нематика, динамическое рассеяние света в холестерике может обладать памятью. Рассеивающее свет состояние может сохраняться и после снятия поля. Время памяти зависит от конкретных свойств холестерика и может сохраняться от минут до нескольких лет. Приложение переменного напряжения переводит холестерик в исходное нерассеивающее состояние. Это свойство позволяет использовать холестерики для создания ячеек памяти.
Оптические свойства смектиков.
Смектики - это наиболее обширный класс жидких кристаллов. Причем некоторые разновидности смектиков обладают сегнетоэлектрическими свойствами.
Смектик типа А является оптически однородной средой, поскольку оптическая ось совпадает с направлением директора, для которого показатель преломления не зависит от поляризации света. Смектики типа С являются двухосными средами, то есть в них существуют два направления распространения света, для каждого из которых показатель света не зависит от поляризации. Такое различие в свойствах связано с тем , что у смектиков типа А возможно вращение молекул вокруг длинной оси, а смектиков типа С такое вращение затруднено.
Поскольку вращение молекул вдоль длинной оси смектиков типа С затруднено, то ориентация соседних молекул оказывается близкой, то есть такие жидкие кристаллы будут обладать сегнетоэлектрическими свойствами. Требование минимума энерии приводит к постепенному повороту дипольных моментов на границах доменов. Иначе говоря, на границах доменов появляется структура, аналогичная структуре холестериков. При нагреве таких материалов границы доменов расширяются, и во всем объеме структура смектика становится аналогичной структуре холестерика. Такие смектики называют киральными.
Следует отметить, что шаг спирали киральных смектиков, как правило, больше шага спирали холестериков, поэтому селективное отражение света наблюдается в инфракрасном диапазоне. Наложение электрического поля приводит к изменению шага спирали, что позволяет преобразовывать инфракрасное излучение в видимое.
Суперионные проводники.
Суперионными проводниками называют диэлектрики с ионной связью, проводимость которых резко возрастает при достижении некоторой температуры, меньшей температуры плавления. Этот эффект связывают с так называемым внутренним плавлением. Иначе говоря, если жидкие кристаллы совмещают свойства жидкости и кристалла, то суперионные проводники совмещают свойства кристалла и жидкости.

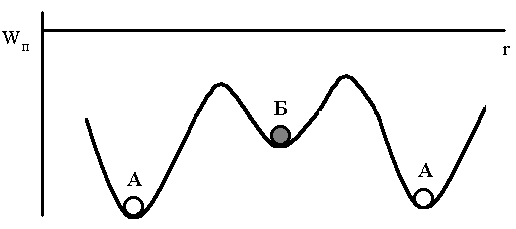

Для объяснения эффекта внутреннего плавления следует рассмотреть особенности потенциально кривой таких материалов. Для потенциальной кривой таких материалов характерны различия в глубине потенциальных ям для ионов разных сортов. Так, например, для ионов типа А потенциальные ямы глубже, а для ионов типа Б потенциальные ямы мельче. При нагреве материала ионы приподнимаются из потенциальных ям, и при некоторой температуре тепловая энергия материала сравнивается с потенциальной энергией ионов типа Б, но оказывается меньше энергии потенциального взаимодействия ионов типа А. Иначе говоря, ионы типа Б выходят из узлов кристаллической решетки и становятся свободными носителями заряда. Вместе с тем ионы типа А образуют кристаллическую решетку.
Строение суперионных проводников при высоких температурах (температурах, достаточно больших для перехода в суперионное состояние) напоминает строение металлов, у которых между положительными ионами находится электронный «газ». Единственным различием является то, что в суперионных проводниках между ионами одного знака находится «газ» ионов другого знака.
Исходя из этих представлений, легко объяснить влияние температуры на электропроводность суперионных проводников. До температуры внутреннего плавления повышение температуры приводит к росту электропроводности по экспоненциальному закону, что характерно для любых диэлектриков. Это связано с тем, что по мере роста температуры возрастает вероятность флуктуации энергии, достаточной для выхода иона из потенциальной ямы. Следовательно, при росте температуры увеличивается концентрация свободных ионов. При достижении температуры внутреннего плавления ионы с менее глубокой потенциальной ямой выходят из узлов кристаллической решетки, что ведет к резкому росту электропроводности.
