Входная емкость полевого транзистора С11и - емкость между затвором и истоком при коротком замыкании по переменному току на выходе в схеме с общим истоком. Выходная емкость полевого транзистора С22и - емкость между стоком и истоком при коротком замыкании по переменному току на входе в схеме с общим истоком. Проходная емкость полевого транзистора C12и - емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком. Емкость затвор -сток СЗСО - емкость между затвором и стоком при разомкнутых по переменному току остальных выводах. Емкость затвор - исток СЗИО емкость между затвором и истоком при разомкнутых по переменному току остальных выводах.

Коэффициент усиления по мощности Кур - отношение мощности на выходе полевого транзистора к мощности на входе при определенной частоте и схеме включения.

4.1. Частотные свойства.

Частотные свойства полевых транзисторов определяются постоянной времени RC - цепи затвора. Поскольку входная емкость С11и у транзисторов с р-п переходом велика (десятки пикофарад), их применение в усилительных каскадах с большим входным сопротивлением возможно в диапазоне частот, ре превышающих сотен килогерц - единиц мегагерц.

При работе в переключающих схемах скорость переключения полностью определяется постоянной времени RC - цепи затвора. У полевых транзисторов с изолированным затвором входная емкость значительно меньше, поэтому их частотные свойства намного лучше, чем у полевых транзисторов с р-п - переходом.

Граничная частота определяется по формуле fгр.=159/С11и, где fгр = частота, МГц; S - крутизна характеристики транзистора, мА/В; С11и - емкость между затвором и истоком при коротком замыкании по переменному току выходной цепи, пФ.

4.2. Шумовые свойства.

Шумовые свойства полевых транзисторов оцениваются коэффициентом шума КШ, который мало зависит от напряжения сток - исток, тока стока и окружающей температуры (ниже 50 0 С) и монотонно возрастает с уменьшением частоты и внутреннего сопротивления источника сигнала. Коэффициент шума измеряют в заданном режиме по постоянному току UСИ, IC на определенной частоте.

Вместо коэффициента шума иногда указывают шумовое напряжение полевого транзистора Uш - эквивалентное шумовое напряжение, приведенное ко входу, в полосе частот при определенном полном сопротивлении генератора в схеме с общим истоком; шумовой ток Iш - эквивалентный шумовой ток, приведенный ко входу, при разомкнутом входе в полосе частот в схеме с общим истоком.

4.3. Тепловые параметры.

Тепловые параметры полевого транзистора характеризуют егоустойчивость при работе в диапазоне температур. При изменении температуры свойства полупроводниковых материалов изменяются. Это приводит к изменению параметров полевого транзистора, в первую очередь, тока стока, крутизны и тока утечки затвора.

Зависимость изменения тока стока от температуры определяется двумя факторами: контактной разностью потенциалов р-п перехода и изменением подвижности основных носителей заряда в канале. При повышении температуры контактная разность потенциалов уменьшается, сопротивление канала падает, а ток увеличивается. Но повышение температуры приводит к уменьшению подвижности носителей заряда в канале и тока стока. При определенных условиях действие этих факторов взаимнокомпенсируется и ток полевого транзистора перестает зависеть от температуры. На рис. 5. приведены стокозатворные характеристики при различных температурах окружающей среды и указано положение термостабильной точки.

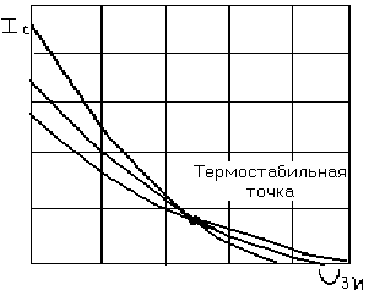

Рис. 5. Сток - затворные характеристики полевого транзистора при разных температурах.

Зависимость крутизны характеристики от температуры у полевых транзисторов такая же как и у тока стока. С ростом температуры ток утечки затвора увеличивается. Хотя абсолютное изменение тока незначительно, его надо учитывать при больших сопротивлениях в цепи затвора. В этом случае изменение тока утечки затвора может вызвать существенное изменение напряжения на затворе полевого транзистора и режима его работы. Температурная зависимость тока утечки затвора полевого транзистора с р-п переходом приведена на рис. 6.

рис. 6. Зависимость тока утечки затвора полевого транзистора от температуры.

В полевом транзисторе с изолированным затвором ток затвора практически не зависит от температуры.

4.4. Максимально допустимые параметры.

Максимально допустимые параметры определяют значения конкретных режимов полевых транзисторов, которые не должны превышаться при любых условиях эксплуатации и при которых обеспечивается заданная надежность. К максимально допустимым параметрам относятся: максимально допустимое напряжение затвор - исток UЗИmax, затвор - сток UЗСmax, сток - исток UСИmax, максимально допустимое напряжение сток - подложка UСПmax, исток - подложка UИПmax, затвор - подложка U ЗПmax. Максимально допустимый постоянный ток стока I Сmax максимально допустимый прямой ток затвора IЗ(пр)max, максимально допустимая постоянная рассеиваемая мощность Рmax.

4.5. Вольт – амперные характеристики полевых транзисторов.

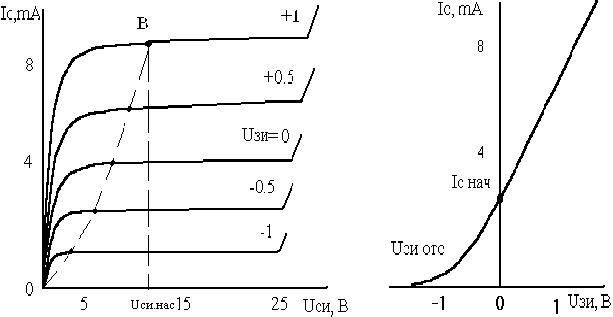

Рис. 7. Вольт – амперные характеристики полевого транзистора со встроеным каналом n- типа: а – стоковые; б – стоко – затворные.

Вольт - амперные характеристики полевых транзисторов устанавливают зависимость тока стока I C от одного из напряжений UСИ или UЗИ при фиксированной величине второго.

В МДП - транзисторе с индуцированным каналом с подложкой р-типа при UЗИ = 0 канал п-типа может находиться в проводящем состоянии. При некотором пороговом напряжении UЗИ.ПОР < 0 за счет обеднения канала основными носителями проводимость его значительно уменьшается. Статические стоковые характеристики в этом случае будут иметь вид, изображенный на рис. 7, а стоко - затворная характеристика пересекает ось ординат в точке со значением тока IC.НАЧ.

Особенностью МДП - транзистора с индуцированным каналом п - типа является возможность работы без постоянного напряжения смещения ( U ЗИ = 0) в режиме как обеднения, так и обогащения канала основными носителями заряда. МДП - транзистор с встроенным каналом имеет вольт-амперные характеристики, аналогичные изображенным на рис. 7.

У МДП - транзисторов всех типов потенциал подложки относительно истока оказывает заметное влияние на вольт -амперные характеристики и соответственно параметры транзистора. Благодаря воздействию на проводимость канала подложка может выполнять функцию затвора. Напряжение на подложке относительно истока должно иметь такую полярность, чтобы р-п переход исток - подложка включался в обратном направлении. При этом р-п переход канал - подложка действует как затвор полевого транзистора с управляющим р-п переходом.
