1. ПРОЕКТИРОВАНИЕ ПОМЕЩЕНИЯ ОТДЕЛА ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ /1/.

В проектированном помещении необходимо разместить четыре рабочих места, оснащенных ПЭВМ.

Площадь на одно рабочее место должно составлять не менее 6 кв.м, а объём помещения не менее 24 м3 . Поэтому размеры помещения составляют: длина 10 м, ширина 6 м, высота 3 м. Общая площадь равна 60 кв.м.

К организации рабочих мест предъявляются особые требования:

1. Расстояние между рабочими местами с боковых сторон должна быть не менее 1,2м, при расположении пользователей последовательно не менее 2-х метров, лицом друг к другу – 0,6м.

2. Размещать ПЭВМ экраном к окну не допускается, так как это создаёт тень и блики на экране монитора.

3. Размещать ПЭВМ в близи к стены не рекомендуется, так как пользователь не сможет проделывать зрительные упражнения. Также стена отражает электромагнитное излучение от ПЭВМ на пользователя.

4. Рабочее место, оснащенное ПЭВМ, не должно размещаться так, чтобы пользователь находился лицом к окну, что создаёт неудобство и дополнительную нагрузку на глаза.

5. Пользователи будут мешать друг другу, если они будут находится спиной к спине.

6. Естественное освещение должно находиться с левой стороны, также допускается и с правой.

В соответствии с перечисленными требованиями запроектируем помещение отдела информационных технологий (см. рис. 1).

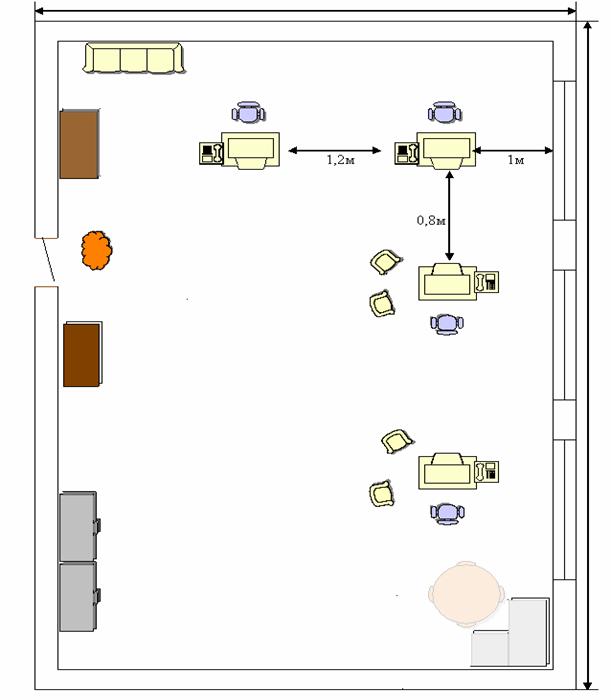

СХЕМА ПОМЕЩЕНИЯ ОТДЕЛА ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ

Рис. 1.

1. Вешалка

2. Полка

3. Шкафы

4. Диван

5. Диван

6. Стол

7. Стол со стульями.

2. РАССЧЕТ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ МЕТОДОМ КОЭФФИЦИЕНТА ИСПОЛЬЗОВАНИЯ СВЕТОВОГО ПОТОКА /1,2,3,5/

Проведем расчет искусственного освещения в следующем порядке:

1.Выбирем систему освещения.

В производственных и административно-общественных помещениях, в случаях преимущественной работы с документами, разрешено применение системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).

Но в связи с тем, что работа производится по всей поверхности и нет необходимости в лучшем освещении отдельных участков применим систему общего равномерного освещения.

2.Выбираем источник света.

Существуют множество типов ламп. Лампы накаливания недолговечны и освещают небольшую площадь. Люминисцентные лампы создают равномерное освещение и долговечны. Галогенные лампы долго разгораются, создают яркий направленный поток света.

Поэтому выберем люминисцентные лампы, которые обеспечивают равномерную освещенность на рабочей поверхности.

3.Выбираем тип светильников и определим высоту подвеса над рабочей поверхностью.

Для помещения с нормальными условиями среды и хорошо отражающими стенами и потолком, выберем светильники ШОД на 2 лампы 40 и 80 Вт, рассеянного света с защитным углом - 30°.

Наименьшая допустимая высота над полом у светильника ШОД составляет 2,5м.

h свеса

H h

hn

H – высота помещения ;

h свеса = 0,5 – размер свеса светильника;

h n = 0,8 – уровень рабочей поверхности;

h = H - h n – h свеса = 3 - 0,8 - 0,5 = 1,7м – высота подвеса светильника над рабочей поверхностью.

4.Определим освещенность на рабочих местах.

Согласно СниПу 23.05-95 освещенность на рабочих местах должна быть

ξн = 300 – 500 л.к.

Возьмем ξн = 300 л.к.

5.Определим коэффициент запаса для данных производственных условий.

Коэффициент запаса для помещения с малым выделением пыли ќ = 1,5.

6.Определим необходимое количество светильников и их мощность.

Размещение осветительных приборов рассчитывается по формуле L = λ*h,

где h – высота подвеса над рабочей поверхностью, λ – наивыгоднейшее расстояние между светильниками.

▪▪▪▪▪▪▪▪▪▪

l
