Взаимодействие с другими средствами

Конфигурация Vantage Team Builder for Uniface обеспечивает совместное использование двух систем в рамках единой технологической среды проектирования, при этом схемы БД (SQL-модели) переносятся в репозиторий Uniface, и, наоборот, прикладные модели, сформированные средствами Uniface, могут быть перенесены в репозиторий Vantage Team Builder. Возможные рассогласования между репозиториями двух систем устраняются с помощью специальной утилиты. Разработка экранных форм в среде Uniface выполняется на базе диаграмм последовательностей форм (FSD) после импорта SQL-модели. Технология разработки ИС на базе данной конфигурации показана на рисунке 3.1.

Структура репозитория (хранящегося непосредственно в целевой СУБД) и интерфейсы Vantage Team Builder являются открытыми, что в принципе позволяет интеграцию с любыми другими средствами.

Среда функционирования

Vantage Team Builder функционирует на всех основных UNIX-платформах (Solaris, SCO UNIX, AIX, HP-UX) и VMS.

Vantage Team Builder можно использовать в конфигурации "клиент-сервер", при этом база проектных данных может располагаться на сервере, а рабочие места разработчиков могут быть клиентами.

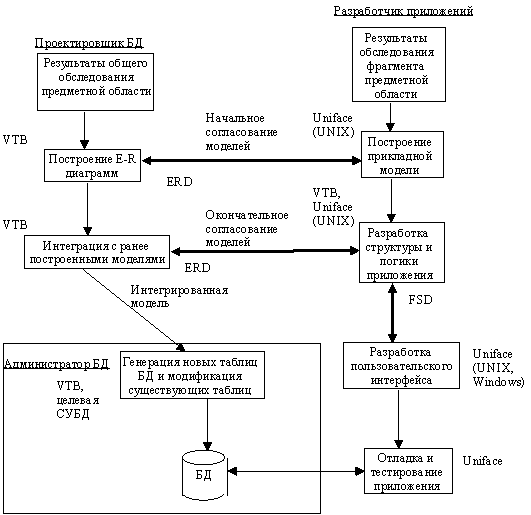

Рис. 3.1. Взаимодействие Vantage Team Builder и Uniface

3.2.2. Uniface

Uniface 6.1 [15] - продукт фирмы Compuware (США) - представляет собой среду разработки крупномасштабных приложений в архитектуре "клиент-сервер" и имеет следующую компонентную архитектуру:

• Application Objects Repository (репозиторий объектов приложений) содержит метаданные, автоматически используемые всеми остальными компонентами на протяжении жизненного цикла ИС (прикладные модели, описания данных, бизнес-правил, экранных форм, глобальных объектов и шаблонов). Репозиторий может храниться в любой из баз данных, поддерживаемых Uniface;
• Application Model Manager поддерживает прикладные модели (E-R модели), каждая из которых представляет собой подмножество общей схемы БД с точки зрения данного приложения, и включает соответствующий графический редактор;
• Rapid Application Builder - средство быстрого создания экранных форм и отчетов на базе объектов прикладной модели. Оно включает графический редактор форм, средства прототипирования, отладки, тестирования и документирования. Реализован интерфейс с разнообразными типами оконных элементов управления (Open Widget Interface) для существующих графических интерфейсов - MS Windows (включая VBX), Motif, OS/2. Универсальный интерфейс представления (Universal Presentation Interface) позволяет использовать одну и ту же версию приложения в среде различных графических интерфейсов без изменения программного кода;
• Developer Services (службы разработчика) - используются для поддержки крупных проектов и реализуют контроль версий (Uniface Version Control System), права доступа (разграничение полномочий), глобальные модификации и т.д. Это обеспечивает разработчиков средствами параллельного проектирования, входного и выходного контроля, поиска, просмотра, поддержки и выдачи отчетов по данным системы контроля версий;
• Deployment Manager (управление распространением приложений) - средства, позволяющие подготовить созданное приложение для распространения, устанавливать и сопровождать его (при этом платформа пользователя может отличаться от платформы разработчика). В их состав входят сетевые драйверы и драйверы СУБД, сервер приложений (полисервер), средства распространения приложений и управления базами данных. Uniface поддерживает интерфейс практически со всеми известными программно-аппаратными платформами, СУБД, CASE-средствами, сетевыми протоколами и менеджерами транзакций;
• Personal Series (персональные средства) - используются для создания сложных запросов и отчетов в графической форме (Personal Query и Personal Access - PQ/PA), а также для переноса данных в такие системы, как WinWord и Excel;
• Distributed Computing Manager - средство интеграции с менеджерами транзакций Tuxedo, Encina, CICS, OSF DCE.

Объявленная в конце 1996 г. версия Uniface 7 полностью поддерживает распределенную модель вычислений и трехзвенную архитектуру "клиент-сервер" (с возможностью изменения схемы декомпозиции приложений на этапе исполнения). Приложения, создаваемые с помощью Uniface 7, могут исполняться в гетерогенных операционных средах, использующих различные сетевые протоколы, одновременно на нескольких разнородных платформах (в том числе и в Internet).

В состав компонент Uniface 7 входят:

• Uniface Application Server - сервер приложений для распределенных систем;
• WebEnabler - серверное ПО для эксплуатации приложений в Internet и Intrаnet;
• Name Server - серверное ПО, обеспечивающее использование распределенных прикладных ресурсов;
• PolyServer - средство доступа к данным и интеграции различных систем.

В список поддерживаемых СУБД входят DB2, VSAM и IMS; PolyServer обеспечивает также взаимодействие с ОС MVS.

Среда функционирования Uniface - все основные UNIX - платформы и MS Windows.

3.3. Designer/2000 + Developer/2000

CASE-средство Designer/2000 2.0 фирмы ORACLE [23] является интегрированным CASE-средством, обеспечивающим в совокупности со средствами разработки приложений Developer/2000 поддержку полного ЖЦ ПО для систем, использующих СУБД ORACLE.

Структура и функции

Designer/2000 представляет собой семейство методологий и поддерживающих их программных продуктов. Базовая методология Designer/2000 (CASE*Method) - структурная методология проектирования систем, полностью охватывающая все этапы жизненного цикла ИС [8,9]. В соответствии с этой методологией на этапе планирования определяются цели создания системы, приоритеты и ограничения, разрабатывается системная архитектура и план разработки ИС. В процессе анализа строятся модель информационных потребностей (диаграмма "сущность-связь"), диаграмма функциональной иерархии (на основе функциональной декомпозиции ИС), матрица перекрестных ссылок и диаграмма потоков данных.

На этапе проектирования разрабатывается подробная архитектура ИС, проектируется схема реляционной БД и программные модули, устанавливаются перекрестные ссылки между компонентами ИС для анализа их взаимного влияния и контроля за изменениями.

На этапе реализации создается БД, строятся прикладные системы, производится их тестирование, проверка качества и соответствия требованиям пользователей. Создается системная документация, материалы для обучения и руководства пользователей. На этапах эксплуатации и сопровождения анализируются производительность и целостность системы, выполняется поддержка и, при необходимости, модификация ИС;
