Песколовки

Песколовки предназначены для задержания минеральных примесей, содержащихся в сточной воде. Необходимость предварительного выделения минеральных примесей обусловливается тем, что при раздельном выделении из сточной жидкости минеральных и органических загрязнений облегчаются условия эксплуатации сооружений, предназначенных для дальнейшей обработки воды и осадка ­– отстойников, метантенков и др.

Принцип действия песколовки основан на том, что под влиянием сил тяжести частицы, удельный вес которых больше, чем удельный вес воды, по мере движения их вместе с водой в резервуаре выпадают на дно. Песколовки должны быть рассчитаны на такую скорость движения воды, при которой выпадают только наиболее тяжелые минеральные загрязнения, мелкие же органические частицы не должны осесть. Песколовки обычно рассчитываются на задержание песка крупностью 0,25 мм и более. Установлено, что при горизонтальном движении воды в песколовке скорость должна быть не более 0,3 и не менее 0,15 м/с. При скорости движения более 0,3 м/с песок не будет успевать осаждаться в песколовке, при скорости менее 0,15 м/с в песколовке будут осаждаться органические примеси, что крайне нежелательно.

Горизонтальные песколовки в которых вода движется в горизонтальном направлении, с прямолинейным или круговым движением воды.

Горизонтальная песколовка состоит из рабочей части, где движется поток, и осадочной, назначение которой – собирать и хранить выпавший песок до его удаления.

Как показал опыт, в хорошо работающих горизонтальных песколовках можно задержать 65-75 % всех минеральных загрязнений, содержащихся в сточной воде.

При поступлении в песколовку городских сточных вод, в составе которых находятся преимущественно бытовые воды, количество задержанного в песколовке песка на одного человека составляет 0,02 л/сут. при влажности осадка 60% и объемной массе его 1,5 т/м3.

Песколовки очищают различными способами. При незначительных расходах сточных вод, поступающих на станцию, песколовки можно очищать насосом, который откачивает песок с водой из приямка, расположенного в головной части песколовки. На очистных станциях песок из песколовки обычно удаляют с помощью гидроэлеваторов и специальных механизмов – шнеков, скребков и др.

Отстойники

Отстойники применяют для предварительной очистки сточных вод, если по местным условиям требуется их биологическая очистка, или как самостоятельные сооружения, если по санитарным условиям вполне достаточно выделить из сточных вод только механические примеси.

В зависимости от назначения отстойники подразделяются на первичные, которые устанавливают до сооружений биологической обработки сточных вод, и вторичные, которые устанавливают после этих сооружений.

По конструктивным признакам отстойники подразделяются на горизонтальные, вертикальные и радиальные. К отстойникам условно могут быть отнесены и осветлители, в которых одновременно с отстаиванием происходит фильтрация сточных вод через слой взвешенных веществ.

Радиальные отстойники. Разновидностью горизонтального отстойника является радиальный отстойник, представляющий собой круглый неглубокий резервуар, вода в котором движется от центра к периферии. Радиальные отстойники устраивают с выпуском воды снизу или сверху; и в том, и в другом случае вода поступает в отстойник по центральной трубе, а осветленная вода сливается в круговой желоб, откуда она отводится по трубам или лоткам. Выпавший на дно осадок сгребается к центру скребками, укрепленными на подвижной ферме, и поступает в приямок, из которого под давлением столба воды высотой 1,5 м удаляется по трубам или отсасывается плунжерными насосами.

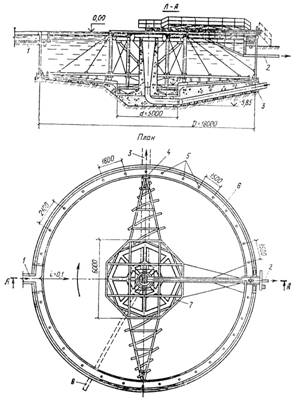

Радиальный отстойник с периферийным выпуском диаметром 18м.

1 – подводящий канал; 2 – трубопровод для отвода плавающих веществ; 3 – отводящий трубопровод;

4 – затвор с подвижным водосливом для выпуска плавающих веществ; 5 – струенаправляющие трубки;

6 – распределительный лоток; 7 – полупогруженная доска для задержания плавающих веществ;

8 – иловая труба.

Продолжительность отстаивания в зависимости от способа последующей биологической очистки колеблется от 0,5 до 1,5 ч. Влажность выгружаемого осадка равна 95 % при самотечном удалении и 93 % при удалении насосами. Обычно радиальные отстойники компонуются в блоки из четырех отстойников.

Иловые площадки

Сброженный осадок, выгружаемый из метантенков, двухъярусных отстойников или других сооружений, имеет высокую влажность; например, из двухъярусных отстойников осадок выходит с влажностью около 90 %, из метантенков – 96-97 %. Для дальнейшего использования осадок должен быть подвергнут сушке. Существуют различные приемы сушки осадка; самый распространенный – сушка на иловых площадках, где осадок должен быть подсушен в среднем до влажности 75%, вследствие чего его объем уменьшается в 3-8 раз.

Используют иловые площадки на естественном основании, естественном основании с дренажем, на искусственном асфальтобетонном основании с дренажем с отстаиванием и поверхностным удалением иловой воды, площадки-уплотнители.

Иловые площадки состоят из спланированных участков земли (карт), окруженных со всех сторон земляными валками. Осадок наливается на карты иловых площадок периодически слоями 0,2-0,25 м. По мере подсыхания осадок теряет часть влаги в основном за счет испарения, а часть влаги фильтруется через грунт. Осадок, подсушенный до влажности 75%, легко погружается на транспортные средства и отвозится к месту использования.

Иловые площадки установлены на естественном основании. Уровень грунтовых вод залегает на глубине не менее 1,5 м от поверхности карт и в тех случаях, когда по санитарным условиям допускается проникание иловой воды в грунт. При меньшей глубине залегания грунтовых вод следует понижать их уровень.

Размеры карт принимают в зависимости от местных условий, обеспечивая удобства для эксплуатации. Ширину отдельных карт назначают 10-40, длину – 100-150, рабочую глубину слоя осадка – 0,7-1 м, а высоту оградительных валов на 0,3 м выше рабочего уровня. Размеры одной карты назначают с таким расчетом, чтобы при выпуске осадка за один раз вся карта была заполнена слоем осадка не более 0,25 м в летнее время и 0,5 м в зимнее.

Высушенный осадок погружают в машины и отвозят для использования в качестве удобрения в близлежащие фермерские хозяйства.

Выделившаяся иловая вода собирается и перекачиваемся на очистные сооружения. Количество иловой воды составляет 30-50 % объема обезвоживаемого осадка.

Аэротенки

Аэротенк представляет собой резервуар, в котором медленно движется смесь активного ила и очищаемой сточной жидкости. Для лучшего и непрерывного контакта они постоянно перемешиваются путем подачи сжатого воздуха или с помощью специальных приспособлений. Для нормальной жизнедеятельности микроорганизмов-минерализаторов в аэротенк должен непрерывно поступать кислород воздуха. Активный ил представляет собой биоценоз микроорганизмов-минерализаторов, способных сорбировать на своей поверхности и окислять в присутствии кислорода воздуха органические вещества сточной жидкости. Хороший активный ил имеет компактные хлопья средней крупности.
