Общие сведения о ЦВМ «Пламя-КВ»
Учебные вопросы:
1. Назначение, состав ЦВМ и основные тактико-технические
характеристики ЦВМ.
2. Задачи, решаемые ЦВМ в интересах ЗРК С-200В
3. Режимы работы ЦВМ
1. Назначение, состав ЦВМ и основные ТТХ ЦВМ “Пламя-КВ”
Цифровые вычислительные машины серии "Пламя" являются специализированными ЦВМ, предназначенными для систем автоматического и полуавтоматического управления с малым объемом перерабатываемой информации и сравнительно низкой требуемой точностью вычислений.
По своему логическому построению ЦВМ серии "Пламя" являются машинами универсальными, т.е. способными реализовать любой алгоритм в пределах своей памяти, точности и быстродействия. В зависимости от конкретного применения ЦВМ "Пламя" имеет вид модификации и ей присваивается буквенный индекс. Для нашего случая — "Пламя-КВ" или сокращенно "П-КВ".
ЦВМ "П-КВ" является машиной с постоянной программой и предназначена для решения только определенных задач. В машине реализован динамический принцип обработки информации. Программа вычислений записывается в ЦВМ "П-КВ" в заводских условиях и в процессе эксплуатации не изменяется.

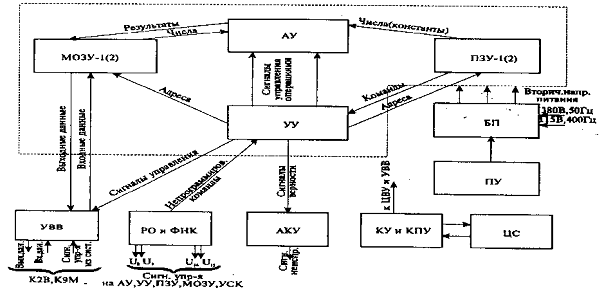

Рис.1. Схема основных связей ЦВМ “П-КВ”
ЦВМ серии "Пламя" состоит из следующих основных устройств (рис. 1): арифметического устройства (АУ);
запоминающего устройства (ЗУ);
устройства управления (УУ);
устройства ввода информации в ЦВМ и вывода информации из ЦВМ (УВВ).
Кроме того, в состав ЦВМ входит контрольная и вспомогательная аппаратура.
В АУ осуществляются вычислительные и некоторые логические операции над числами и командами.
Таблица 1. Основные технические характеристики
|
¹ |
Ïapaìåòð |
Значение параметра |
Примечание |
| 1 |
Тип | асинхронная, последовательно-параллельного действия |
с параллельной выборкой из ЗУ |
| 2 |
Адpecíость | одноадресная |
передача и обработка информации последовательным кодом |
| 3 |
Система счисления | двоичная | |
| 4 |
Разрядность | 16 разрядов | |
| 5 |
Представление чисел |
код чисел—дополнительно модифицированный, 2 знаковых разряда, 14 -мантисса |
с фиксированной запятой перед старшим разрядом |
| 6 |
Быстродействие сложение, умножение | 62500 оп/с, 7800 оп/с |
деление выполняется по специальной подпрограмме |
| 7 |
Объём памяти ПЗУ-1 МОЗУ-1 |
4096 16-разрядных команд и констант 265 16-разрядных чисел |
в "П-КВ" используется по 2 куба ПЗУ и МОЗУ |
| 8 |
Количество команд | 32 стандартные операции | |
| 9 |
Число каналов связи |
4 параллельных приема информации 3 параллельных выдачи информации | 16-разрядные каналы |
| 10 |
Количество управляющих сигналов (команд ЦВМ) |
13: 4 — импульсных 9 — релейных |
в виде пачек нмпульсов в виде перепадов напряжений |
| 11 |
Рабочий цикл | 16 мкс | |
| 12 |
Частота | 1 МГц | |
| 13 |
Время готовности к работе | íe более 2 минут |
предварительное включение термостатов МОЗУ за 30 мни. |
| 14 |
Питание |
дежурное 38О В, 50 Гц рабочее 115 В, 400 Гц |
от сети 3-х фазного напряжен. от отдельного агрегата |
| 15 |
Потребляемая мощность |
по сети 380 В - 500 ВА по сети 115 В - 110 ВА |
ЗУ состоит из магнитного оперативного запоминающего устройства (МОЗУ) и постоянного запоминающего устройства (ПЗУ).
Первое предназначено для приема, хранения и выдачи оперативной информации (исходных данных, промежуточных данных и результатов вычислений), второе — для хранения программы вычислений и выдачи команд управления в соответствии с программой вычислений. В ПЗУ хранятся также константы.
УУ обеспечивает автоматическую согласованную работу всех устройств машины при вычислении программы.
