Рис. 5. Кристаллические решетки твердых растворов аамещения при неограниченной растворимости компонентов

Если у двух металлов с одинаковыми кристаллическими решет­ками сильно различаются атомные радиусы, то образование твердых растворов между этими металлами сильно искажает кристаллическую решетку, что приводит к накоплению в решетке упругой энергии когда это искажение достигает определенной величины, кристалли­ческая решетка становится неустойчивой и наступает предел раство­римости.,

Итак, вторым условием образования неограниченных твердых растворов является достаточно малое различие атомных размеров компонентов.

Наконец, замечено, что неограниченная растворимость наблю­дается преимущественно у элементов, близко расположенных друг от друга в периодической таблице Д. И. Менделеева, т. е. близких друг к другу по строению валентной оболочки атомов, по физической природе.

Если кристаллические решетки и неодинаковы, но близки, похожи, например гранецентрированные кубические и тетрагональные, то возможен плавный переход от одной решетки к другой с образованием и в этом случае неограниченного твердого раствора.

Если сплавляемые металлы принадлежат к далеко расположен­ным друг от друга группам Периодической системы и поэтому имеют различную физическую природу, то они часто бывают склонны к образованию химических соединений, а не твердых растворов.

Если два металла не отвечают перечисленным выше условиям, то они могут ограниченно растворяться друг в друге. Замечено, что растворимость тем меньше, чем больше различие в размерах атомов и в свойствах, компонентов, образующих раствор. Ограниченная рас­творимость в большинстве случаев уменьшается с понижением тем­пературы.

.

Контрольная работа №2

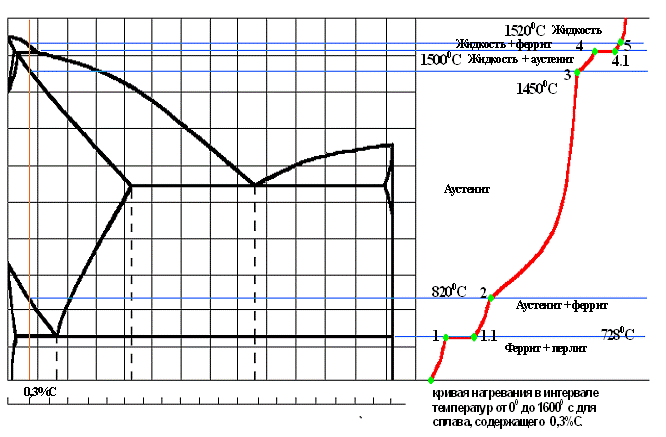

1.1 Вычертите диаграмму состояния железо – карбид железа, спишите превращения и постройте кривую нагревания в интервале температур от 00 до 16000 /с применением правила фаз / для сплава, содержащего 0,3%С.

2.2. Отжиг. Цель и назначение диффузионного, изотермического отжига.

Отжиг — термическая обработка, при которой сталь нагревается выше Ас3(или только выше Ас1 — неполный отжиг) с последующим, медленным охлаждением. Нагрев выше Ас3 обеспечивает полную перекристаллизацию стали. Медленное охлаждение при отжиге ' Обязательно должно привести к распаду аустенита и превращению его в перлитные структуры. Нормализация есть разновидность от­жига, при нормализации охлаждение проводят на спокойном воз­духе, что создает несколько более быстрое охлаждение, чем при обычном отжиге. И в случае нормализации превращение должно произойти в верхнем районе температур с образованием перлита, но при несколько большем переохлаждении, что определяет некоторое различие свойств отожженной и нормализованной стали.

Отжиг и нормализация обычно являются первоначальными операциями термической обработки, цель которых — либо устранить Некоторые дефекты предыдущих операций горячей обработки (литья, ковки и т. д.), либо подготовить структуру к последующим технологическим операциям (например, обработке резанием, закалке). Однако довольно часто отжиг, и особенно нормализация, являются окончательной термической обработкой. Это бывает тогда, когда после отжига или нормализации получаются удовлетворительные с точки зрения эксплуатации детали свойства и не требуется их 1ьнейшее улучшение с помощью закалки и отпуска.

Основные цели отжига: перекристаллизация стали и устранение внутренних напряжений или исправление структуры.

Обе эти задачи выполняются обычным полным отжигом, заключающимся в нагреве стали выше верхней критической точки с последующим медленным охлаждением. Феррито-перлитная струк­тура переходит при нагреве в аустенитную, а затем при охлаждении аустенит превращается обратно в феррит и перлит, т. е. Происходит полная перекристаллизация.

Структура, состоящая из крупных зерен перлита и феррита, какая часто бывает после литья или ковки, после такого отжига превращается в структуру из мелких зерен феррита и перлита.

Если нет необходимости изменить расположение ферритной составляющей, если исходная структура не очень крупнозерниста, и не имеет характера видманштеттовой структуры, то достаточно провести более низкий нагрев — выше Ас1, но ниже Ас3. При этом произойдет лишь перекристаллизация перлитной составляющей, но не ферритной. Это будет так называемый неполный отжиг). Неполный отжиг—более экономичная операция, чем полный, так как нагрев в этом случае осуществляется до более низ­ких температур.

Если исходная структура хорошая и нет необходимости в пере­кристаллизации, а требуется только снизить внутренние напряже­ния, то нагрев под отжиг ограничивают еще более низкими тем­пературами, ниже критической точки. Это будет низкий отжиг. Очевидно, что эта операция относится к первой группе видов термической обработки (отжиг I рода, тогда как полный и не­полный отжиг относится во второй группе (отжиг II рода, или фазо­вая перекристаллизация). Если исходное состояние имеет структуры закалки (бейнит, мартенсит) то такую операцию правельнее назы­вают высоким (смягчающим) отпуском.

Литая сталь обычно характеризуется неоднородностью состава, дендритной и зональной ликвацией. Нагрев до высоких температур и выдержка при них приводят к устранению или смягчению дендритной неоднородности. Такая операция называется гомогенизацией, или диффузионным отжигом. В результате высокого нагрева (обычно до 1000—1100°С) и длительной выдержки наблюдается сильный рост зерна, и поэтому после такой обработки структура получается крупнозернистой и требуется дополнительная операция термической обработки для исправления структуры (обычный отжиг).

Если диффузионный отжиг был применен к слиткам, которые будут подвергаться пластической деформации (прокатке, ковке), то необходимость в последующем отжиге отпадает, так как крупнозернистая структура исправится пластической деформацией.

Неполный отжиг заэвтектоидных сталей называют также сфероидизацией, так как это — основной способ получения зернистого перлита. Выше было отмечено, что для получения зернистого перлита нагрев должен не на много превосходить критическую точку Ас1, в противном случае получается пластинчатый перлит. Структурой зернистого перлита должны обладать инструментальные стали, так как это обеспечивает хорошую обрабатываемость режущим инстру­ментом и малую склонность к перегреву при закалке.

При отжиге скорость охлаждения должна быть такова, чтобы успели произойти превращения аустенита при малой степени переохлаждения. Практически скорость охлаждения не должна быть больше 50—100 °С/ч, что достигается охлаждением в печи. В заводской практике с целью экономии времени чаще проводят так на­зываемый изотермический отжиг. Для этого сталь, нагретая выше верхней (или только нижней) критической точки, охлаждается быстро (точнее с любой скоростью) до температуры, лежащей на 50—100 °С ниже равновесной точки А1 и при этой температуре вы­держивается столько, сколько необходимо для полного распада аустенита. Поскольку температуру контролировать легче, чем скорость охлаждения, такой отжиг дает более стабильные ре­зультаты. В настоящее время изо­термический отжиг применяют чаще, чем отжиг с непрерывным охла­ждением, особенно для легированных сталей, так как это сокращает про­должительность операции.
