sin2 Q2: sin2 Q1 =0,112: 0,092 =1,22 ( Некоторое несоответствие теоретическому значению отношения объяс­няется ошибками при промере рентгенограмм).

Таким образом, первые две линии рентгенограммы; соответ­ствуют отражениям Кa. и Kb—лучей от одной и той же плоскости (пока с неизвестными индексами), причем ближайшая к центру линия отвечает Kb-излучению, более дальняя—Ka. Правиль­ность такого заключения подтверждается также данными об ин­тенсивности линий (линия Кb имеет меньшую интенсивность). Испытывая таким образом вторую и третью пару ли­ний, получим: sin2 Q4: sin2 Q3 =1,22, sin2 Q6: sin2 Q5 = 1,21

Следовательно, линии 4 и 6 отвечают Кa, -излучению, линии 3 и 5 — Кb .

Однако далее такая закономерность в чередовании линий на­рушается. Так, например, для линий 7 и 8 это отношение будет равно: sin2 Q8: sin2 Q7 = 1,10, т. е. линии не являются отражениями от одной плос­кости.

Для комбинации линий 7 и 9 это условие вновь выполняется: sin2 Q9: sin2 Q7 = 1,24.

Следовательно, линия 7 отвечает Кb -излучению, линия 9 — Ka -излучению и т.д. В графе 7 табл. 1 линии, отвечающие различным излучениям, отмечены соответствующими значками.

Рассматривая далее отношение квадратов синусов для одно­го и того же излучения, можно определить в простейших слу­чаях тип кристаллической структуры исследуемого вещества.

Составляя такое отношение для линий Кa, получим:

sin2 Q2: sin2 Q4 :sin2 Q6: sin2 Q9 =0,112:0,144:0,292:0,399. . .=3:4:8:11. . . .

Следовательно, алюминий имеет решетку ГЦК. Воспользовавшись табл.2, не трудно далее расставить и индексы линий.

Начнем индицирование с линий Кa. В ГЦК решетке ближайшая к центру рентгенограммы линия 2 будет иметь индексы (111), следующая за ней линия 4— (002) и т. д., в порядке возрастания индексов по мере удаления линий от цент­ра. Соответствующие им линии Кb имеют одинаковые индексы. Индексы всех линий рентгенограммы даны в графе табл. 2.

После указанных выше операций промера и расшифровки рентгенограммы переходим непосредственно к вычислению перио­да решетки. Проведем в качестве образца подобный расчет на примере некоторых линий рентгенограммы.

Линия 2. Из расчетной формулы следует, что

a=lKa(h2+k2+l2)1/2/(2sin Q)=3,98

Таблица 1

К расчету рентгенограммы алюминия

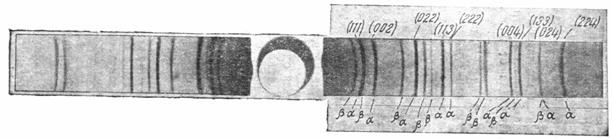

Рис. 5. Рентгенограмма алюминия:

а — излучение меди; 6 — излучение железа

Задание: по рентгенограмме определить тип кристаллической решетки исследуемого образца, параметры элементарной ячейки, материал образца. Обосновать результаты.

Литература

1.Б.Н. Арзамасов, А.И. Крашенников, Ж.П. Пастухова, А.Г. Рахштадт. Научные основы материаловедения. -М., МВТУ, 1994

2. М.П. Шаскольская. Кристаллография. - М., Высшая школа, 1984

3. И.И. Новиков, Г.Б Строганов, А.И. Новиков. Металловедение, термообработка и рентгенография. - М., МИСиС, 1994

Табл.2

Возможные индексы интерференции для кристаллов кубической системы
