Технология HDSL

Оглавление:

1. Идея HDSL

2. Технологии кодирования, применяемые в HDSL

3. Кодирование 2B1Q

4. Кодирование CAP

5. Литература

"Медь закопана в землю, но далеко еще не мертва" Поговорка разработчиков HDSL

За последние 120 лет по всему миру были проложены миллионы километров линий телекоммуникаций из доброй старой меди. Приход цифровой эры, оптоволокна, казалось, положил конец медному кабелю. Однако жизнь распорядилась по-другому. Технологии DSL (Digital Subscriber Loop), разработанные для организации высокоскоростной цифровой связи по существующим медным линиям, доказали, что уложенный в землю кабель — ценнейший капитал, который еще не время списывать в утиль.

Идея HDSL

С разработкой концепции DSL значительно изменилась идеология развития сетей связи. Если раньше широко бытовало мнение, что довести "цифру в каждый дом" можно лишь с помощью массового внедрения оптических кабелей, то после практической апробации технологий DSL, особенно HDSL (см. ниже), у операторов связи появилась уверенность в том, что существующая сеть медных кабелей связи еще долго останется той основой, на которой строится вся телекоммуникационная инфраструктура.

На рис. 1 показана эволюция медно-кабельных линий как среды передачи цифровой информации от азбуки Морзе (10 бит/с) до технологий VDSL (51 Мбит/с). Технологии цифровых абонентских линий, обычно называемые HDSL, начавшие свое развитие в 70-х годах созданием устройств доступа Basic Rate ISDN (160 кбит/с) и обещающие в недалеком будущем массовое внедрение оборудования VDSL, позволяют достичь на медном кабеле скоростей передачи, ранее доступных лишь на волоконно-оптических линиях (ВОЛС).

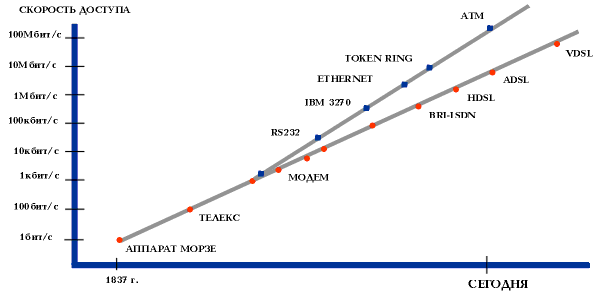

tcc1_r1.gif Рис.1. Рост скорости цифровой передачи по медным линиям связи

Первой из HDSL является технология U-интерфейса ISDN, обеспечивающая дуплексную передачу со скоростью 160 кбит/с по одной витой паре. Эта технология широко распространена и, кроме сетей ISDN, применяется для создания оборудования уплотнения абонентских линий и модемов на ограниченную дистанцию (short-range).

Следующей технологией в ряду DSL (и наиболее распространенной в настоящее время) является высокоскоростная цифровая абонентская линия HDSL (High-bit-rate Digital Subscriber Loop). Технология HDSL обеспечивает полный дуплексный обмен на скорости 2048 кбит/с. Для передачи используются две или три кабельных пары. Дальнейшим развитием технологии HDSL стало появление устройств симметричной высокоскоростной цифровой абонентской линии, работающих по одной паре SDSL (Single Pair Symmetrical Digital Subscriber Loop).

В последние годы были разработаны еще более высокоскоростные технологии DSL, например, такие, как ADSL и VDSL. Технология асимметричной цифровой абонентской линии ADSL (Asymmetrical DSL) обеспечивает передачу до 8 Мбит/с в направлении "от сети к абоненту" и до 1 Мбит/с в направлении "от абонента к сети" и обещает быть весьма перспективной для доступа к сети Интернет. Вместе с тем ADSL вряд ли найдет широкое применение в телефонии, где, как правило, необходима симметричная дуплексная передача. Применение ADSL как средства доступа сдерживается в настоящее время также ограниченной пропускной способностью магистральных сетей. Например, Интернет-провайдер с пропускной способностью магистральной сети 155 Мбит/с (STM-1) сможет подключить на скорости 8 Мбит/с всего около 20 абонентов (155 : 8). Что касается VDSL (Very High-bit-rate Digital Subscriber Loop), то эта технология пока не вышла из лабораторий, хотя ряд производителей анонсировал появление оборудования с использованием VDSL в 1998г.

Все технологии HDSL рассматривались изначально как технологии абонентского доступа (отсюда и название), предназначенные для использования на абонентских линиях, то есть на медных кабельных парах, проложенных от телефонной станции до месторасположения абонента. На практике сфера применения технологий HDSL оказалась существенно шире. Например, ведущий производитель оборудования HDSL в США, компания PairGain Technologies, добилась наибольшего объема поставок систем HDSL для проведения модернизации межстанционных цифровых соединительных линий Т1. По данным ведущего европейского производителя HDSL, фирмы Schmid Telecom AG (Швейцария), модернизация существующих и организация новых трактов Е1 для межстанционной связи (функциональный аналог Т1 по европейскому стандарту) остается одним из основных приложений систем HDSL в Европе. Об этом же говорит и опыт внедрения оборудования HDSL в России.

Тем не менее, для лучшего объяснения идеи разработки технологии HDSL и типовой дистанции или дальности работы оборудования, приведем типовые параметры абонентских линий. По имеющимся данным ("Электросвязь", Nl, 1997, с. 13), на городских телефонных сетях России средняя длина абонентских линий (АЛ) составляет 1280 м (коэффициент вариации — 0,59), при этом 100% абонентских линий не превышает по длине 5 км. По другим данным (Schmid Telecom AG), учитывающим сельские и пригородные сети, более 60% АЛ в странах Восточной Европы не превышают по длине 6 км, а 95% укладываются в 12 км. Технология HDSL, предназначенная первоначально для "цифровизации" именно абонентских линий, разрабатывалась таким образом, чтобы обеспечить работу на подавляющем большинстве существующих АЛ. В результате "базовая дальность" для систем HDSL оказывается равной 5—6 км (по паре с жилой диаметром 0,4—0,5 мм). Так как абонентские линии часто выполняются составным кабелем, участки которого имеют разное сечение жил (от 0,35 до 0,9 мм), технологии HDSL должны быть работоспособны на линиях самых "сложных" топологий. И наконец, поскольку в кабеле, как правило, несколько десятков (а то и сотен) жил, аппаратура HDSL должна "сосуществовать" с оборудованием, работающим по соседним парам, будь то другая система HDSL, ISDN или обычный аналоговый телефон. О том, как решаются столь сложные задачи, и пойдет речь ниже.

Технологии кодирования, применяемые в HDSL

Наиболее широко сейчас применяется (за исключением BR ISDN) технология HDSL, поэтому о ней будет рассказано наиболее подробно. Как уже отмечалось, главной идеей технологии HDSL является использование существующего металлического (чаще всего медного) кабеля для безрегенераторной передачи цифровых потоков 2 Мбит/с на большие расстояния. Оборудование HDSL применимо для работы по кабелю любого типа — симметричному городскому (ТПП и аналогичный), магистральному (КСПП, ЗКП) и даже коаксиальному (после некоторой переработки линейных согласующих блоков).

Главные факторы, влияющие на качество работы оборудования HDSL — параметры линии связи. Ниже перечислены ключевые для технологий HDSL характеристики.

1. Ослабление сигнала. Затухание сигнала в кабельной линии зависит от типа кабеля, его длины и частоты сигнала. Чем длиннее линия и выше частота сигнала, тем выше затухание.
