Лабораторная работа №1

ИССЛЕДОВАНИЕ ЭЛЕКТРООПАСНОСТИ ТРЕХФАЗНЫХ СЕТЕЙ

1. Цель работы

Изучить используемые в промышленности трехфазные схемы питания потребителей. Ознакомиться с возможными вариантами однофазных включении человека в электрическую сеть и методикой оценки опасности таких включений. Изучить критерии электробезопасности.

Расчетные выражения:

1.В сети с изолированной нетралью в симметричном режиме, когда сопротивление изоляции и ёмкости всех трёх фаз относительно земли

одинаковы.

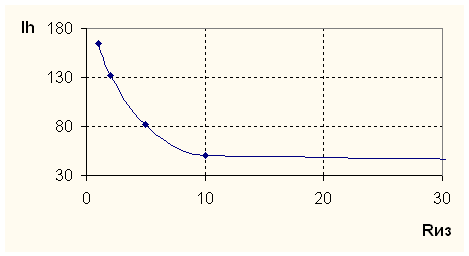

а) Ёмкости проводов незначительны (Сф®0 при малой длине проводов).

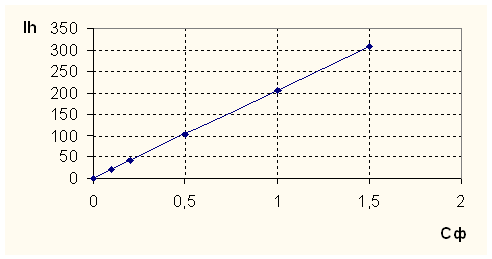

б) Сопротивление изоляции очень высокое (Rиз®¥).

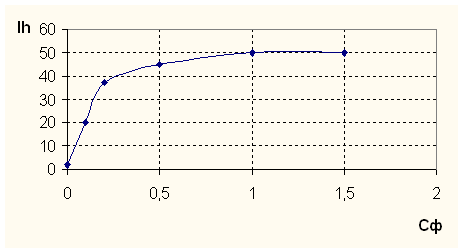

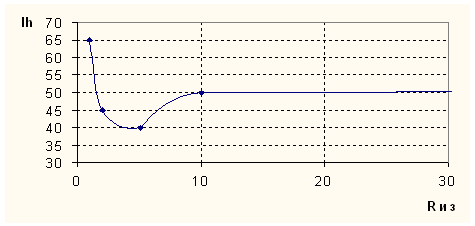

2. В сети с изолированной нейтралью в несиметричном режиме при прикосновании к фазе.

3. В сети с заземлёной нейтралью

а) б)

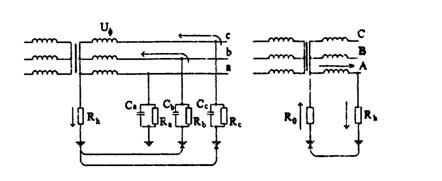

Схемы прохождения токов однофазного прикосновения в трехфазных сетях с изолированной (а) и заземленной (б) нетралью источника питания.

В сети с зазамленной нейтралью ток через человека протекает по цепи, создаваемой в основном сопротивлением рабочего заземлителя R0 рис б)

Rh=1kОм, Uф=200В, w=314,16с-1

Лабораторная работа №2

ИССЛЕДОВАНИЕ ЭФФЕКТИВНОСТИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ

1. Цель работы

1.1. Исследовать напряжения прикосновения и токи, проходящие через тело человека, прикоснувшегося к заземленным нетоковедущим металлическим частям электроустановки, оказавшимся под напряжением в зависимости от:

а) сопротивления изоляции Re;

б) емкости фазных проводов Сф относительно земли;

г) сопротивления тела человека Rh.

1.2. Ознакомиться с методикой расчета защитного заземления, исполнением, нормативными материалами.

1.3. Оценить эффективность защитного заземления сравнением токов и напряжений прикосновения при наличии и отсутствии заземлителя.

Расчетные выражения:

1.

2.

3.

а) б)

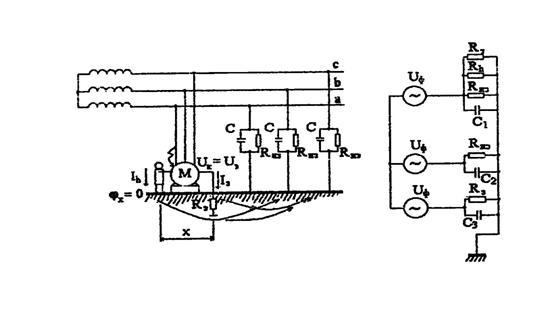

Схема прохождения токов однофазного замыкания на корпус Iз и однофазного прикосновения Ih в сети с изолированно нейтралью:

а) принципиальная;

б) схема замещения.

Rз=10Ом, Uф=220B
