Введение

Одной из важнейших задач коммерческого товароведения является научная классификация товаров. Классификация — это последовательное распределение множества объектов на отдельные классы, группы и другие подразделения по наиболее общим для каждого уровня признакам. Классификация товаров необходима в целях автоматизированной обработки информации о продукции в различных сферах деятельности, для изучения потребительских свойств и качества товаров, учета и планирования товарооборота, составления прейскурантов и каталогов, совершенствования системы стандартизации товаров. Размещение товаров на складах происходит также согласно классификации. Классификация требуется и при сертификации продукции.

В международной торговле штриховое кодирование уже давно стало нормой. На смену традиционным штрих-кодам приходит технология RFID, которая грозит революцию в области контроля производства, логистики, дистрибьюции и продажи товаров. В перспективе, внедрив RFID на всех этапах производства, можно проследить весь путь товара от закупки сырья до конечного потребителя.

В данной курсовой работе я вкратце коснусь вопросов штрихового кодирования, чтобы более глубоко изучить тему радиочастотной идентификации товаров. Вследствие того, что технология достаточно новая (например, в нашей стране до сих пор не приняты стандарты, регулирующие RFID), работа носит в основном теоретический характер.

Системы кодирования информации о товаре

В настоящий момент для кодирования информации широко используются различные виды штрих-кодов. Штрих-код – это представление информации в визуальном формате на плоскости в пригодном для чтения машиной. Изначально штрих-код содержал данные в виде полосок и пробелов между ними, но сегодня штрих-код может быть также в виде точечного узора, концентрических окружностей или быть спрятанным в картинке. Штрих-код может быть прочтен штрих-код-ридером (или просто ридером).

Также кроме штрих-кодов появилось несколько перспективных направлений в кодировании информации о товаре, в том числе RFID.

Штриховое кодирование

Линейные штрих-коды

Рисунок 1. UPC штрих-код

Линейный штрих-код был изобретен бывшими студентами Норманом Джозефом Вудландом и Бернардом Сильвером (Norman Joseph Woodland и Bernard Silver) в 1948 году (первая розничная продажа в 1974 году).

Система UPC была первой внедренной системой штрих-кодов, так что я рассмотрю принципы линейных штрих-кодов на примере этой системы.

Штрих-код формата UTC (сейчас также называется EAN.UCC-12) состоит из 12 цифр:

S LLLLLL M RRRRRR E

123456 - 123456

где S (старт) и E (конец) – кодограмма (узор) 101 (полоска, пробел, полоска)

М – кодограмма 01010

L и R – цифры, обозначающие:

L1 – тип товара

· 0 – обычные товары

· 3 – фармакология

· 2 – товары на развес

· 5 – купоны (на скидку и т. д.)

L2 – L5 – код производителя

R1 – R5 – код товара

R6 – контрольная сумма

Так как UPC действует только на территории Соединенных Штатов, был разработан стандарт EAN как супермножество для стандарта UPC. Для включения остального мира в стандарт UPC была добавлена ещё одна цифра, а её нулевым значением стали обозначать США.

Компонованные штрих-коды

Рисунок 2. PDF417 штрих-код

Так как все компонованные штрих-коды имеют много общего, рассмотрим их на примере самого популярного кода PDF417.

Штрих-код состоит из нескольких (от 3 до 90) рядов простых линейных штрих-кодов. Каждый ряд содержит:

• «тихую» зону, определенное количество пустого пространства вокруг штрих-кода
• стартовый узор, сообщающий ридеру о том, что тот имеет дело с PDF417
• кодовое слово «левого ряда», содержащее информацию о ряде (номер ряда)
• 1 – 30 кодовых слов, содержащих закодированные цифры, буквы или символы
• кодовое слово «правого ряда» с дополнительной информацией о ряде
• закрывающий узор
• «тихую» зону

Основные возможности:

• больше данных по сравнению с линейным штрих-кодом (до 2710 символов)
• коррекция ошибок
• сжатие данных
• скорость чтения чуть ниже линейных
• ссылки на другие штрих-коды, которые сканируются в последовательности, что позволяет хранить ещё больший объем данных
• формат «публичной собственности» означает отсутствие необходимости приобретать лицензии

Двухмерные (матричные) штрих-коды

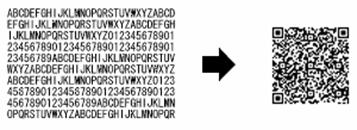

Рисунок 3. QR Code штрих-код

QR Code является самым распространенным матричным форматом штрих-кода в Японии, поэтому я рассмотрю двухмерные штрих-коды на примере этого стандарта.

Кроме обычного использования, QR Code широко используется в большом количестве приложений, ориентированных на покупателя, за счет поддержки чтения этого формата с помощью мобильных телефонов с цифровой фотокамерой. В основном это считывание и передача информации с рекламных носителей (адрес сайта, физический адрес) и носителей персональной информации (визитки, бейджи).

Максимальная вместимость формата

Возможности системы коррекции ошибок
