Агс-17

1.Вступление:

назначение, боевые свойства и общее устройство АГС-17.

В начале 70-х годов в Советском Союзе был разработан и принят на вооружение З0-мм станковый автоматический гранатомет АГС-17 (рис. 1). Гранатомет создавался как противопехотное оружие, поражающее живую силу противника, расположенную вне укрытий, в открытых окопах (траншеях) и за естественными складка­ми местности (в лощинах, оврагах, на обрат­ных скатах высот) осколочными боеприпасами(ВОГ-17, ВОГ-17М) (рис2) настильным и навесным огнем. Стрельба из гранатомета ведется коротки­ми (до 5 выстрелов), длинными (до 10 выст­релов) очередями и непрерывно. Автоматика гранатомета действует за счет отдачи массивного свободного затвора. Применить простую схему автоматики позволили сравнительно слабый метательный заряд, невысокое значение дульной энергии гранаты и малая длина ствола. Рис 1 Общий вид 30-мм автоматического гранатомета на станке (АГС-17).

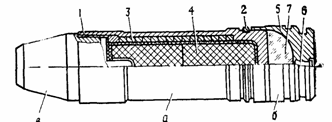

Рис. 2. Выстрел ВОГ-17:

а—осколочная граната; б—пороховой заряд; в — взрыватель' 1—корпус; 2 — ведущий поясок: 3—пружина (осколочная “рубашка”); 4 — разрывной заряд; 5 — гильза; 6 — капсюль воспламенитель; 7 — нитроглицериновый порох

Станок состоит из основания, вертлюга, нижней и верхней люлек и механиз­ма вертикальной наводки.

Прицел (рис. 4) состоит из корпуса, в ко­тором собраны угломер и механизм углов возвышения, и головки с оптической систе­мой.

В комплект гранатомета входят: три короб­ки для выстрелов с девятью лентами по 10 звеньев каждая, чехол для переноски тела гранатомета, две лямки для переноски стан­ка, комплект запасных частей, инструмента и принадлежности и форму­ляр. Кроме того, на шесть гранатометов предусмотрена одна трубка холодной при­стрелки.

2.Назначение и устройство частей и механизмовАГС-17.

Нарезной ствол гранатомета быстросъемный, в ствольной коробке он крепится замыкателем с чекой. Ближе к казенной части ствола выполнено оребрение для увеличения поверхности охлаждения.

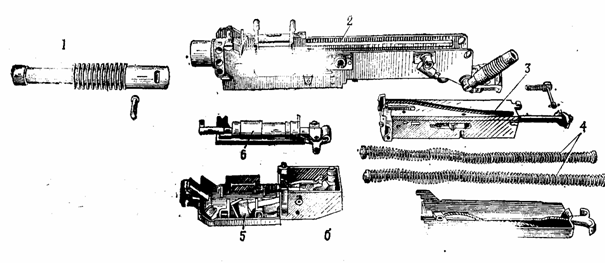

Рис. 3. Основные части и механизмы тела гранатомета:1—ствол; 2— ствольная коробка; 3— затвор;

4—возвратные пружины; 5 — приемник; 6 — ударно-спусковой механизм; 7—крышка ствольной коробки с механизмом перезаряжания.

Затвор гранатомета прямоугольной формы. В его передней части смонтированы вертикально перемещающийся досылатель, на верхней плоскости - гребень для приведения в действие механизма извлечения стреляной гильзы, зацеп и криволинейный паз. Внутри затвора находится гидравлический тормоз отката, несколько увеличивающий продолжительность цикла автоматики, что повышает кучность стрельбы. Гидротормоз состоит из, цилиндра, в который заливается керосин, штока с поршнем и фланцем на свободном конце уплотнителя, препятствующего вытеканию рабочей жидкости. Цилиндр имеет четыре окна переменного сечения, поршень - четыре отверстия для непротекания керосина. Гидротормоз приводится в действие с помощью фланца штока: при откате затвора он упирается в затыльник гранатомета, а при движении вперед в упоры ствольной коробки. Две возвратные пружины симметрично размещены в канале затвора. Механизм перезаряжания смонтирован в крышке ствольной коробки и включает обойму, цепляющую зацеп затвора и трос с Т-образной рукояткой, перекинутый через ролик обоймы. При затягивании троса за рукоятку он оттягивает обойму, а вместе с ней и затвор, назад. При стрельбе механизм перезаряжания неподвижен. Ударный механизм - курковый. При движении вперед разобщитель затвора взводит цилиндрический, горизонтально перемещающийся курок (иногда называемый ударником). При спуске курок движется назад и своим передним выступом бьет по рычагу бойка, размещенного в затворе. Спуск осуществляется поворотом шептала через спусковую планку спускового рычага, смонтированного в виде широкой клавиши на затыльнике гранатомета. Флажковый предохранитель запирает шептало курка. Внутри курка расположен механизм регулирования темпа стрельбы гидравлическою тина. Регулируя скорость перетекания керосина из одной части полости курка в другую через наклонные отверстия неподвижного поршня, можно управлять скоростью движения курка. Таким образом изменяется продолжительность цикла автоматики. Ручка регулирования темпа стрельбы имеет флажок, занимающий два фиксированных положения. В верхнем положении обеспечивается максимальный темп 350-400 выстрелов в минуту, в нижнем - минимальный (50-100 выстрелов в минуту). Ударно-спусковой механизм в сборе крепится на левой стенке ствольной коробки. Органом управления АГС-17 служат две откидные горизонтальные рукоятки. Клавиша спускового рычага расположена между ними. АГС17 имеет ленточное питание, лента - металлическая, звеньевая, с открытым звеном. Коробка с лентой крепится на правой стенке ствольной коробки. Механизм подачи включает рычаг подачи с роликом и подпружиненный подаватель. При откате затвора за счет взаимодействия ролика рычага подачи и криволинейною паза затвора, рычаг подачи поворачивается, подаватель подает очередной выстрел к окну ствольной коробки, клинья съемника ствольной коробки отделяют выстрел от ленты. При движении затвора вперед досылатель поднимается копирами ствольной коробки и захватывает выстрел за дно гильзы. Затем, снижаясь, досылает её в патронник. При откате досылатель освобождает гильзу, затвор своим гребнем поворачивает отражатель, установленный на оси в корпусе приемника, и отражатель выбрасывает гильзу из ствольной коробки вниз.

Гранатомет использует выстрел ВОГ-17 или ВОГ-17М с осколочной гранатой.

Выстрел ВОГ-17. Граната имеет осколочную рубашку с полуготовыми элементами в виде пружины из насеченной проволоки, разрывной заряд массой 36 грамм, головной взрыватель ударного действия. Взрыватель взводится на удалении 10-30 м от дульного среза ствола. Радиус сплошного поражения осколками 7 метров. Вес выстрела 350 г, гранаты - 280г.

Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 секунд, вес выстрела 348 грамм, гранаты 275 грамм, заряда ВВ 34 грамма.

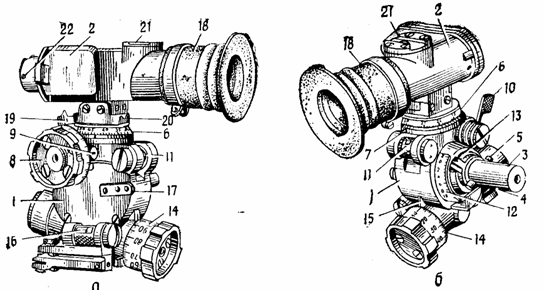

Рис. 4 Прицел гранатомета (ПАГ-17):

л — вид слева; б—вид справа: 1`—корпус; 2 — головка прицела: 3 — ось прицела; 4 — овальная выемка; S — штифт; 6 — угломерное кольцо; 7—указатель больших делений угломера: 8 — бара­банчик угломера; »—указатель делений барабанчика угломера; 10—отводка: //—поперечный уровень; 12— шкала больших делений прицела: 13—указатель шкалы больших делений при­цела; 14 — барабанчик прицела; /5 — указатель делений барабанчика прицела; 16 — продольный уровень; 17 — планка для крепления патрона подсветки; /в—наглазник; 19 — мушка; 20 — целик:

«'/ — основание для присоединения патрона подсветки сетки прицела; 22 — винт для крепления светофильтра

Наводка АГС-17 производится с помощью оптического прицела ПАГ-17, который крепится на кронштейне с левой стороны. Сетка прицела позволяет вести стрельбу прямой наводкой на дальность до 700 м (на гранатометах ранних выпусков - до 550 м). Для стрельбы на большие дальности используется механизм углов возвышения и боковой уровень. Горизонтальная наводка осуществляется с помощью угломера.
