Агс-17

Лента для выстрелов (рис. 5) служит для помещения выстрелов и подачи их в при­емник гранатомета. Она состоит из отдельных кусков на 10 звеньев каждый. Куски ленты соединяются один с другим с помощью вы­стрела, звенья между собой в каждом куске — с помощью шплинтов. Звено имеет передние и

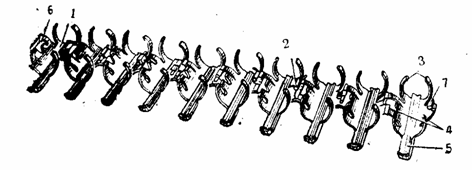

Рис. 5 Лента для выстрелов:

1 — звено ленты; 2 — шплинт; 3 — передние захваты: 4 — эадние захваты; 5 — хвостовик: 6 — соединительное кольцо;

7 — соединительный выступ

задние захваты, хвостовик, соединительное кольцо и соединительный выступ.

Снаряжение ленты выстрелами может про­изводиться вручную или снаряжательной ма­шинкой. Снаряжательная машинка состоит из корпуса; верхнего лотка для поме­щения- выстрелов; нижнего (переднего и зад­него) лотка для помещения ленты; звездки с рукояткой для перемещения ленты и снаряже­ния ленты выстрелами; направляющей для движения снаряженной ленты; переднего и заднего съемников для отделения выстрелов от ленты.

Коробка для выстрелов (рис. 6) служит для помещения ленты с 29 выстрелами. Она имеет ручку для переноски коробки; крышку и створку, закрываемые защелками; шторку для закрывания горловины коробки при транс­портировке; обойму с зацепом и зубом для присоединения коробки к гранатомету; внут­ри—спиральную направляющую (улитку) для

направления движения ленты, выступ для удержания ленты. На шторке стрелкой указа­но положение головной части выстрелов в ко­робке.

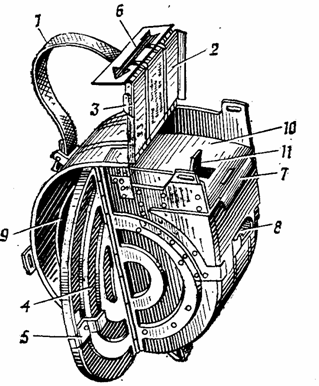

Рис. 6. Коробка для выстрелов:

1 — ручка; 2 — крышка; 3 — защелка крышки; 4 — створка;. 6 — защелка створки; 6 — шторка; 7 — зацеп: 5 — зуб: 9 — улитка; 10 — горловина;11 выступ

Для укладки ленты в коробку необходимо открыть крышку со шторкой и створку; поме­стить ленту через горловину в коробку и через открытую створку продвинуть ее по улитке.

Огонь ведется с треножного складного станка САГ-17. Тело гранатомета крепится в люльке станка. Он имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель, механизм точного горизонтирования. Ноги оканчиваются сошниками с насечкой. В походном положении станок складывается и переносится вторым номером расчета. В бою гранатомет переносится на станке за ноги и ремни. АГС-17 "Пламя" зарекомендовал себя эффективным и надежным оружием поддержки пехоты. Он отличается сравнительно простой конструкцией, достаточной кучностью и точностью стрельбы. Возможность ведения навесного огня позволяет выполнять функции миномета. Копия гранатомета выпускается в Китае.

Характеристики:

Калибр, 30мм.

Выстрел ВОГ-17 (ВОГ-17М)

Масса гранатомета без ленты, 18 кг

Масса гранатомета с лентой на станке, 44,5 кг

Масса снаряженной ленты на 29 выстрелов, 14,5 кг

Масса станка 12кг.

Масса коробки снаряженной лентой на 29 выстрелов 14,5кг

Масса выстрела 0,35кг

Масса гранаты 0,28кг

Масса взрывчатого вещества 0,036кг

Масса прицела 1кг

Начальная скорость гранаты, 185 м/с

Дульная энергия, 4791 Дж

Режимы огня непрерывный

Темп стрельбы регулируемый, от 50-100 до 400 в/мин

Прицельная дальность, 1700м

Минимальная дальность навесной стрельбы, 1000м

Наибольшая высота траектории, 905м

Дальность прямого выстрела по цели высотой 2 м, 250м

Расчет, человек 2

Состоит - в ВС России, стран СНГ, Китая, Афганистана. Анголы, Чада, Кубы, Ирана, Мозамбика, Никарагуа, Польши. Южной Африки.

3.Разборка и сборка гранатомета.

Разборка гранатомета может быть непол­ная и полная: неполная—для чистки, смазки и осмотра гранатомета; полная—для чистки при сильном загрязнении гранатомета, после нахождения его под дождем или снегом, пос­ле дегазации и дезактивации гранатомета, при постановке гранатомета на длительное хране­ние, при замене частей, при получении со скла­да, для осмотра в разобранном виде. Излишне частая разборка гранатомета вредна, так как ускоряет изнашивание частей и механизмов. Запрещается производить в подразделении разборку частей и механизмов гранатомета, не предусмотренную настоящим Руководст­вом.

Разборку и сборку гранатомета производить на столе или чистой подстилке, применяя ин­струмент, входящий в комплект ЗИП; части и механизмы класть в порядке разборки, об­ращаться с ними осторожно. Отделяя или при­соединяя части гранатомета, не применять излишних усилий и резких ударов. При сбор­ке гранатомета сличить номера на его частях с номером на ствольной коробке. При полной разборке и сборке гранатомета помощник на­водчика может оказывать помощь наводчику.

4.Осмотр гранатомета и подготовка к стрельбе.

Для проверки исправности гранатомета, его чистоты и при подготовке к стрельбе про­изводятся осмотры гранатомета.

Одновременно с осмотром гранатомета про­веряется исправность коробок с лентами, чех­ла, лямок, принадлежности, запасных частей и инструмента.

Солдаты и сержанты осматривают гра­натометы:

— ежедневно;

— перед выходом на занятия; в боевой об­становке — периодически в течение дня и пе­ред выполнением боевой задачи;

— во время чистки.

Офицеры осматривают гранатометы пе­риодически в сроки, установленные Уставом внутренней службы, а также все гранатометы перед стрельбой и перед выполнением боевой задачи.

Неисправности гранатомета, коробок .^ля выстрелов и принадлежности должны

устраняться немедленно. Если неисправности гранатомета устранить в подразделении нель­зя, гранатомет необходимо отправить в ре­монтную мастерскую.

Осмотр выстрелов

Выстрелы осматриваются перед стрель­бой и по распоряжению командиров.

При осмотре выстрелов проверить, нет ли наружных повреждений, ржавчины, помято­стей на взрывателях, головных частях гранат, гильзах; не шатаются ли гранаты в дульцах гильз; нет ли на капсюлях зеленого налета и трещин, не выступают ли капсюля выше по­верхности дна гильз; нет ли среди боевых вы­стрелов учебных.

Выстрелы, имеющие наружные поврежде­ния, особенно повреждение мембран, приме­нять для стрельбы запрещается. Неисправные выстрелы сдаются на склад.

Если выстрелы запылились и загрязнились, их необходимо обтереть сухой чистой ве­тошью.

Подготовка гранатомета к стрельбе

Подготовка гранатомета к стрельбе про­изводится с целью обеспечения безотказной работы во время стрельбы.

Подготовка гранатомета к стрельбе произ­водится под руководством командира отделе­ния.

Для подготовки гранатомета к стрельбе необходимо:

— произвести чистку гранатомета, осмот­реть его в разобранном виде и смазать; со­брать гранатомет и осмотреть в собранном виде;

— осмотреть прицел и при необходимости произвести выверку прицела;

— осмотреть коробки с лентами;

— непосредственно перед стрельбой проте­реть насухо канал ствола, осмотреть выстрелы и снарядить ими ленты, уложить ленты с вы­стрелами в коробки.

6.Заключение
