Мензульная съемка. Приемущество мензульной съемки перед всеми остальными методами в том, что план местности вычерчиваеться непосредственно на месте проведения съемки, т.е. в полевых условиях. Поэтому в подготовительный период изготавливают планшет, строят координатную сетку и наносят пункты съемочной сети, которые были получены в результате создания планово-высотной сети. Для предотвращения деформации листа, его наклеивают на твердую основу – лист картона или аллюминиевую пластину.

Порядок работы на пункте:

1. Мензулу устанавливают на съемочной точке, проводят ориентирование и центрирование планшета.

2. Измеряют высоту стояния прибора.

3. Проводят предварительный осмотр местности и намечают границы снимаемого с данной съемочной точки участка местности.

4. Проводят съемку ситуации одновременно со съемкой рельефа.

5. По окончании работ вычерчивают оригинал карты, в том случае, когда план не вычерчиваеться составляют кальку контуров и кальку высот.

Тахеометрическая съемка. Тахеометрическая съемка отличается от мензульной тем, что непосредственно в в поле выполняются все необходимые измерения, заносимые в журнал, но план составляется в камеральных условиях. Съемка ведётся с помощью теодолита, тахеометра и рейки, в том случае, когда съемка производится более современным оборудованием вместо рейки используется вешка с установленным на ней зеркально-призменным отражателем. В тахеометре расположен модулятор лазерного излучения, чем повышается точность производимой съемки. В ходе работы измеряются превышения и рассотяния между точками, а токже углы между линиями тахеометрического хода, ведётся съемка ситуации.

Глава 2.

Классификация теодолитов. Согдасно ГОСТ 10529-86, теодолиты изготавливаются типов Т1, Т2, Т5, Т15, Т30 и Т60.

Цифры в шифре обозначают среднюю квадратическую погрешность измерения горизонтальных углов одним приемом в секундах.

Теодолиты классифицируют по точности, материалам изготовления кругов, конструктивным особенностям, назначению.

По точности теодолиты делятся на три группы: высокоточные – Т1; точные – Т2, Т5; технические – Т15, Т30, Т60.

По материалам изготовления кругов теодолиты бывают с металлическими и стеклянными (из оптического стекла) угломерными кругами. Теодолиты со стеклянными кругами называются оптическими.

Все современные теодолиты являются оптческими.

По конструкции теодолиты делятся на простые и повторительные.

У простого теодолита лимб горизонтального круга или не имеет своей оси вращения, или имеет приспособления для поворота и закрепления его в различных положениях.

У повторительного теодолита лимб горизонтального круга имеет свою ось вращения, а также закрепительный и наводящий винты.

По назначению выделяют теодолиты маркшейдерские Т15М, Т30М.

В обозначении теодолита, имеющего прямое изображение, добавляется буква П, а имеющего компенсатор буква К.

Отчетные устройства. Вкачества отчетных устройств используются в теодолитах шкаловые и штриховые микроскопы. Труба отчетного микроскопа расположена рядом с окуляром зрительной трубы. Вращением диоптрийного кольца окуляра микроскоп устанавливают по глазу: в поле зрения должны быть чётко видны отчетный индекс или шкала и штрихи лимбов. Названия кругов обозначены буквами: г – горизонтальный, в – вертикальный. Для отчитывания в теодолите Т30 используется штриховой микроскоп, а в остальных приборах – шкаловой.

Цена деления лимбов теодолита Т30 – 10’. Отчеты берутся по щтриху – индексу с точностью до десятых долей « на глаз» наименьшего деления лимбов, т.е. с точностью 1’.

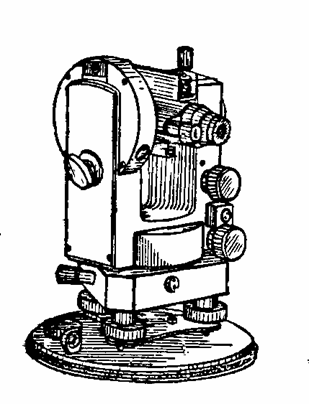

Теодолит 2Т30П. Повторительный шкаловый теодолит с односторонней отсчетной системой является модификацией предыдущих моделей Т30 и 2Т30. Его зрительная труба даёт прямое изображение и имеет оптический визир для предварительного наведения на предмет. Фокусировка зрительной трубы осуществляется вращением винта кремальеры: установленный на трубе цилиндрический уровень с юстировочным винтом позволяет выполнять прибором нивелирование горизонтальным лучом. Ось вращения теодолита приводится в овесное положение подъемными винтами с помощью цилиндрического уровня при горизонтальном круге. Уровень расположен параллельно коллимационной плоскости трубы и заменяет отсутствующий в приборе уровень вертикального круга. Вместе с трубой скреплены вертикальный круг и отсчетный микроскоп, в поле зрения которого с помощью оптической системы передаётся изображение отсчетных шкал обоих кругов. Для освещения шкал служит зеркало. Закрепительным винтом трубу фиксируют в заданном положении, а наводящим винтом медленно вращают в вертикальной плоскости до точного совмещении центра сетки нитей с визирной целью. Горизонтальный круг и алидадная часть могут вращаться совместно и раздельно, что обеспечивается наводящими винтами лимба и алидады. Резьбовая часть винта защищена втулкой. Основание теодолита, с которым скреплена подставка, служит одновременно дном футляра прибора. Вертикальная ось прибора полая, а основание в центре имеет винтовое отверствие. Это позволяет центрировать теодолит над вершиной измеряемого угла с помощью зрительной трубы, устанавливаемой вертикально объективом вниз. Закрепление прибора на головке штатива осуществляеться основным винтом, ввинчиваемым в отверстине основания. При перевозек теодолита этототверстие закрывается крышкой. Теодолит укомплектовывается ориентир-буссолью, устанавливаемой в посадочный паз на вертикальном круге.

Лимб – круговая шкала с градусными или градовыми делениями, располагаемая на плоском стеклянном круге. Плоскость лимба, являющаяся плоскостью горизонтальных углов, при работе устанавливают горизонтально.

Уровень – прибор, по которому следят за горизонтальностью плоскости лимба во время работы.

Оптическая зрительная труба – служит для визирования – наведения на предметы – визирные цели.

Алидада – дословно – линейка. У горизонтальных кругов алидадная част расположена и вращается под лимбом. На ней закреплена оптическая труба, на ней также расположен индекс или шкала отчетного приспособления и поэтому она позволяет определять на лимбе направления трубы, наведенной на визирную цель.

Микрометр, шкаловый или штриховой микроскоп – устройство, позволяющее значительно повысить точность отсчитывания долей делений на лимбе.

Подставка и подъемные винты – служат для удержания теодолита на штативе и приведения плоскости лимба в горизонтальное положение – для горизонтирования прибора.

Отвес металлический на шнуре или оптический центрир укрепляемый на подставке служит для установки оси алидады и лимба на отвесной линии проходящей через вершину измеряемого угла, т.е. для центрирования прибора.

Перед работой у оптических теодолитов технической точности исследуют штативы, зрительные трубы, уровни и винты.

Исследование штативов. Установив теодолит на штативе, прочно зкрепляют становой винт и винты штатива. Визируют на точку местности, закрепляют винты теодолита. С небольшим усилием нажимают на штатив сбоку и сверху. Если штатив пружинит, и центр сетки нитей возвращается в наблюдаемую точку, он устойчив. В противном случае проверяют работу винтов и устраняют недостатки в их работе.
