Исследование уровней. Иногда вследствие недоброкачественной шлифовки внутренней поверхности ампулы цилиндрического уровня при работе подъемными винтами пузырек уровня перемещается не плавно, а “прыгает”. Установив уровень по направлению подъемного винта, последний медленно вращают. Если пузырек плавно перемещается, уровень пригоден для работы: в противном случае уровень нужно сменить.

Исследовние зрительной трубы. Зрительные трубы приборов должны давать четкие и не окрашенные в цвета радуги изображения рассматриваемых предметов и предметы должны иметь правильные очертания, т.е. у оптической части трубы должны отсутствовать сферическая и хроматическая аберрации. Теодолит устанавливают на штативе, горизонтируют, метрах в 50 от него подвешивают лист черной чертежной бумаги с изображением правильных геометрических фигур (круга, квадрата, треугольника), залитых черной тушью. Если очертания фигур при наблюдении через зрительную трубу не искажены и не окрашены в цвета радуги, оптическая часть трубы исправна. В противном случае работать теодолитом не рекомендуется.

Исследование винтов. Следует переодичеки проверять плавность вращения всех винтов прибора. Если винты работают не плавно, надо установить и устранить причины этого.

Поверки теодолитов. В исправном теодолите взаимное расположение его частей и осей должно овечать определенным геометрическим условиям, вытекающим из принципа измерения горизонтальных углов. Контроль за выполнением этих условий, осуществляемой перед началом работ, называется поверками теодолита.

1. Ось цилиндрического уровня, расположенного на алидаде горизонтального круга, должна быть перпендикулярна к основной оси вращения теодолита.

2. Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения теодолита.

3. Ось вращения зрительной трубы должна быть перпендикулярна к основной оси вращения теодолита.

4. Вертикальный штрих сетки нитей должен находится в коллимационной плоскости зрительной трубы.

5. визирная ось оптического центрира должна совпадать с основной осью вращения теодолита.

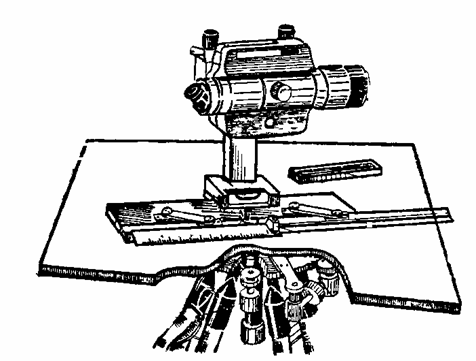

Устройство и поверки мензулы и кипрегеля. Для проведения мензульной съемки необходимы мензула, кипрегель, дальномерные рейки и другие принадлежности.

Мензула. Любая мензула состоит из трех основных частей : штатива, подставки, и мензульной доски. На мензульную доску помещают планшет – лист бумаги, наклеенный на жесткую основу и предназначенный для графических построений при съемке.

Штатив служит для установки мензулы над точкой местности.

Подставки служат для соединения планшета со штативом, обеспечивают центрирование, приведение планшета в горизонтальное положение и его ориентирование.

Принадлежностями мензулы являются ориентир – буссоль, мензульная вилка и зонт.

Ориентир – буссоль служит для ориентировки планшета.

Мензульная вилка с отвесом – для центрирования планшета.

Мензульный зонт необходим для предохранения зрения исполнителя от вредного воздействия ярко освещенной солнцем бумаги планшета, а так же от защиты плана от выгорания, от выпадения влаги на планшет в ненастную погоду.

При помощи кипрегеля на планшете строят направления, параллельные направлениям на местности, ориентируют планшет, измеряют углы наклона для определения превышений между точками.

Перед началом работы мензулу надо проверить. Мензула должна удовлетворять следующим условиям:

1.Верхняя поверхность мензульной доски должна быть плоскостью.

Эта поверка проводится с помощью линейки, ребро которой представляет собой прямую линию. Линейку прикладывают выверенным ребром к планшету в разных его частях. Просвет между ребром линейки и верхней плоскостью планшета должен быть не более 0.5 мм. Нарушение этого требования происходит из-за того, что деревянный планшет со временем деформируется.

2.Мензула должны быть устойчивой. В процессе съемки кипрегель перестанавливают на планшете, производят накалывание точек. Эти и другие физические воздействия на мензулу могут вывести ее из исходного положения, особенно если работа ведется на края планшета. Однако после прекращения этих воздействий мензула должна возвращаться в исходное положение, как бы пружиня.

Для проверки этого требования после наведения визирной оси кипрегеля, на какую – либо точку местности слегка нажимают пальцем на планшет в разных его точках сверху и с боков. Если после прекращения этих действий визирная ось кипрегеля остается наведенной на предмет, то условие выполнено.

3.Верхняя плоскость мензульной доски (планшета) должна быть перпендикулярна к оси вращения подставки. Для выполнения этого требования предварительно тщательно отъюстированным цилиндрическим уровнем кипрегеля нивелируют планшет. Для этого устанавливаем уровень по направлению двух подъемных винтов подставки. Вращая эти винты в разные стороны, приводим пузырек уровня в нуль – пункт. Поворачиваем уровень на 90 градусов и третьим подъемным витом подставки перемещаем пузырек уроаня в нуль–пункт.

Если повернуть теперь мензульный планшет вокруг оси на 360 градусов, то смещение пузырька уровня из нуль – пункта в процессе вращения будет говорить не о нарушении в установке уровня (он уже был проверен и исправлен), а о нарушениях перпендикулярности плоскости планшета и оси вращения подставки.

Этот эффект исправляется в мастерской.

Выполняются следующие поверки кипрегеля :

1.Скошенные края линеек кипрегеля должны быть прямыми линиями. На листе бумаги, прикрепленной к доске мензулы, прочерчивают линию вдоль скошенного края линейки. Повернув кипрегель на 180 градусов, прикладывают этот край линейки к концам линий и вновь прочерчивают направление. Если две линии совпадат или отклоняются друг от друга в виде дуг не более, чем на 0.1 мм., то условие соблюдено. Большие отклонения требуют исправления в мастерской.

2.Нижняя поверхность линеек должна быть плоскостью. Кипрегель прикладывают к выверенной плоскости мензульного планшета в разных его частях. Если между нижней плоскостью линейки и верхней плоскостью мензульной доски образуются большие просветы, особенно на краях линейки, то кипрегель становится неустойчивым. Линейку следует исправить в мастерской, если величина просвета между линейкой и доской более 0.5 мм.

3.Узкая линейка должна перемещаться параллельно самой себе. Подвижную узкую линейку перемещают на разные расстояния от основной линейки, прочерчивая по ней линии. Параллельность линии проверяется измерителем : расстояние между двумя точками в начале и конце линии могут отличаться не более, чем на 0.1 мм.

4.Ось цилиндрического уровня, расположенного на основной линейке, должна быть параллельна нижней плоскости линейки.

Линейку кипрегеля устанавливают в середине мензульного планшета по направлению двух подъемных винтов подставки, которыми приводят пузырек уровня в нуль – пункт. Вдоль края линейки прочерчивают линию. Далее кипрегель поворачивают на 180 градусов, приставив линейку к прочерченной линии. Если условие соблюдено, то пузырек уровня должен оставаться в нуль – пункте. Практически его отклонение от нуль – пункта должно быть не более двух делений на ампуле уровня.
