- неприоритетные, когда все пользователи сети имеют равные права доступа к сети.

6. По размещению данных в компонентах сети:

- с центральным банком данных;

- с распределенным банком данных;

- с комбинированной системой размещения данных.

2.3. Роль ПЭВМ в сети

Сети с сервером

Компонентами сети являются рабочие ПЭВМ (рабочие станции) и серверы.

Сервер - это специально выделенная в сети ПЭВМ, в задачу которой входит управление всей сетью или частью сети (например, в комбинированных сетях), прием, хранение, обновление и выдача пользователям общей информации, управление высококачественными принтерами и графопостроителями. Поэтому к серверу предъявляются более высокие требования по производительности, объему памяти и надежности.

Рабочие станция (клиенты, абоненты) - это менее мощные ПЭВМ, которые могут использовать ресурсы (например, дисковое пространство) сервера.

Достоинства сети:

- более эффективное централизованное управление сетью;

- рабочие станции могут быть достаточно простыми и дешевыми;

- операционная система, поддерживающая работу сети (например, Windows 95/98), может устанавливаться только на сервере.

Недостатки:

- более высокая стоимость установки;

- сложная настройка системы. Одноранговые сети

Все ПЭВМ в сети равноправны. Каждый пользователь предоставляет в сеть какие-то ресурсы: жесткий диск, высококачественный принтер, графопостроитель и ДР-

11

Достоинства:

- меньшие затраты на установку сети;

возможность использования каждым пользователем ресурсов других ПЭВМ;

удобство и простота работы пользователей в сети. Недостатки:

число ПЭВМ в сети не превышает 25-30;

операционная система, поддерживающая работу сети (например, Windows 95/98), устанавливается на каждой ПЭВМ.

2.4. Структуры сетей

2.4.1 Одноузловые сети

В локальных сетях применяются в основном одноузловые (звездообразные) сети. В качестве средств коммуникаций могут использоваться телефонные линии связи и АТС организаций, предприятий, фирм и др., специально проложенные кабельные линии и каналы передачи сигналов по радио.

1. Сети с проводными линиями связи

Структура (топология) сети показана на рис.2.4.1.1. Одна из ПЭВМ может выполнять функции центра управления сетью (ЦУС).

Метод доступа к сети - вызов абонента по его сетевому имени с коммутацией каналов в УК. Способ коммутации каналов обеспечивает соединение абонентов через УК на время передачи сообщения. При этом в УК возможна организация приоритетного доступа к сети абонентов.

Рис.2.4.1.1. Структура одноузловой проводной ЛКС

Условные обозначения: ЦУС - центр управления сетью (сервер), ПЭВМ персональный компьютер, УК - узел коммуникации

Достоинства сети:

- простота и низкая стоимость подключения пользователей к сети;

- простота управления сетью;

- возможность подключения и отключения абонентов без остановки работы сети. Недостатки:

скорость передачи сообщений зависит от количества абонентов, интенсивности приема и передачи сообщений и технических возможностей УК; надежность сети определяется надежностью УК;

большая суммарная длина и низкая эффективность использования физической среды передачи сигналов.

Для повышения надежности УК строятся по модульному принципу, который предусматривает рабочие и резервные модули. Система диагностики оценивает функционирование рабочего модуля и в случае необходимости переключает сеть на работу с резервным модулем.

Примером одноузловой сети может служить Arcnet (США). Хотя сеть не имеет статуса международного стандарта, она широко применяется для построения не­больших учрежденческих сетей. В состав сети входит 8-канальный канальный УК. Количество абонентов может быть увеличено путем подключения новых УК.

2. Радиоканальные сети

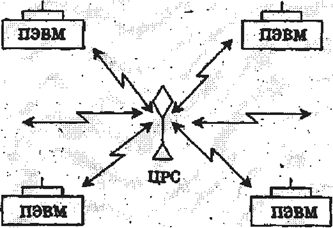

Структура сети (рис.2.4.1.2.) похожа на одноузловую сеть, только сообщения в сети передаются не по проводным линиям связи, а по радиолиниям. Для этого каждая ЭВМ снабжена абонентской радиостанцией (АРС). Абонентские радиостанции связаны между собой через центральную радиостанцию (ЦРС).

Рис.2.4.1.2. Структура радиоканальной ЛКС

Условные обозначения: ПЭВМ - персональный компьютер, ЦРС - центральная радиостанция

Методы доступа к сети случайные. Наиболее простым является метод ALOHA -захват абонентом канала и выдача сообщения независимо от того, есть ли в сети другие сообщения или нет. Это может привести к столкновению сообщений в сети и взаимному их искажению (рис.2.4.1.3.). Искаженные сообщения повторно передаются через случайные промежутки времени. При столкновениях сообщений теряется активное время работы сети, равное сумме времени передачи обоих сообщений.

Потерянное время

Рис.4.1.3. Иллюстрация случайного метода доступа к сети

Для уменьшения вероятности появления столкновений применяются модификации этого метода: доступ с контролем несущей (CSMA) и доступ с контролем несущей и обнаружением столкновений (CSMA/CD). Доступ с контролем несущей заключается в том, что абонент «слушает» сеть и передает сообщение только в свободную сеть. Столкновения возможны, когда два или более абонентов начинают передачу одновременно. Искаженные сообщения передаются повторно.

При доступе с контролем несущей и обнаружением столкновений абонент «слушает» сеть, передает сообщение в освободившуюся сеть и контролирует возможность столкновения сообщений. Если абоненты начинают передачу одновременно, то столкнувшиеся сообщения сразу уничтожаются, не занимая времени передачей искаженных сообщений. Методы CSMA и GSMA/CD применяются при более высоких нагрузках на сеть, чем метод ALOHA.

Случайные методы доступа реализуются средствами ЭМВОС каждой ПЭВМ, поэтому они более надежны, чем централизованные методы доступа, реализуемые программными средствами ЦУС.

Достоинства сети:

- возможность связи с движущимися абонентами;

- возможность подключения и отключения абонентов без остановки сети. Недостатки:

- возможность прослушивания всех абонентов; воздействие промышленных и атмосферных помех;
