Рис. 2.4.3.2. Структура.поликанальной ЛКС Условные обозначения: ЦУС - центр управления сетью, ПЭВМ - персональный

компьютер, БлД - блок доступа

Здесь одна сеть передает информацию на частоте fl, а другая - на частоте/2. Методы доступа к сети: централизованные и случайные, аналогичные

магистральному моноканалу.

Достоинства сети:

- высокая пропускная способность, позволяющая передавать большие потоки разнообразной информации;

- возможность организации на одной физической среде нескольких сетей различного назначения (например, в крупных финансовых организациях, информационных и многопрофильных фирмах).

Недостатки:

- сложность эксплуатации;

- высокая стоимость оборудования.

Магистральные поликаналы разрабатываются и производятся по конкретным заказам.

2.4.4. Комбинированные сети

Каждая из приведенных структур сетей обладает определенными достоинствами и недостатками. Преодолеть некоторые недостатки и повысить эффективность сетей можно путем комбинирования (структурирования) различных топологий. Например, на рис.2.4.4.1. изображена сеть с одним УК и двумя магистральными моноканальными подсетями. Сеть может включать несколько УК, каждый из которых имеет несколько портов.

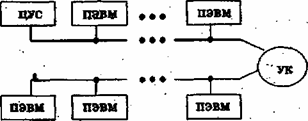

Рис.2.4.4.1. Комбинированная ЛКС (вариант 1) Условные обозначения: ЦУС - центр управления сетью, ПЭВМ - персональный

компьютер, УК - узел коммуникации

На рис.2 А А.2. показана сеть из двух УК, ПЭВМ к которым подключены разными

способами.

Достоинства сетей:

- возможность легкого наращивания абонентов и ресурсов сети;

- изменение конфигурации сетевой структуры;

- повышение надежности сети;

- продление жизненного цикла.

Рис.2.4.4.2. Комбинированная ЛКС (вариант 2) Условные обозначения: ЦУС - центр управления сетью, ПЭВМ - персональный

компьютер, УК - узел коммуникации

Недостатком таких систем является более высокая их стоимость за счет

дополнительного технического и программного сетевого оборудования.

К комбинированной структуре можно отнести и полносвязную сеть (рис.2.4.4.3).

Рис.2.4.4.3. Структура полносвязной сети Условные обозначения: ПЭВМ - персональный компьютер Достоинства сети:

- наименьшая задержка передачи сообщения между компонентами сети;

- наибольшая надежность сети.

К недостаткам сети относятся: неэффективность, сложность и наибольшая длина физической среды.

В зависимости от конструктивных особенностей помещений фирмы, расположения сотрудников в помещениях, приоритета абонентов сети, допустимой задержки передачи сообщений и других факторов могут использоваться и другие структуры сетей.

2.5. Характеристика физических сред передачи данных в ЛКС

В качестве физической среды передачи сигналов в ЛКС применяются витые (скрученные) пары проводов (ВП), коаксиальные (КК), оптоволоконные (ОВК) кабели и радиоканалы (РК).

Учитывая эксплуатационные характеристики и стоимость различных сред передачи сигналов, наибольшее применение в ЛКС средней протяженности (офисы, небольшие фирмы, предприятия и организации) нашли витые пары и коаксиальные кабели. Витая пара - это телефонный провод европейского стандарта, включающий два изолированных проводника. Коаксиальный кабель состоит из центрального проводника, окруженного слоем изолирующего материала, проводящего электрический ток экрана, и внешней оболочки.

В ЛКС большой протяженности применяются оптоволоконные кабели. По ОВК передаются не электрические сигналы, а световая энергия. Внутреннюю часть ОВК составляют тонкие нити кварцевого волокна с низким коэффициентом затухания и высоким коэффициентом отражения. Внутреннюю часть ОВК окружает стеклянная пленка, имеющая меньший коэффициент отражения, чем кварц. В связи с этими физическими свойствами кварца и стекла ОВК могут передавать информацию на значительные расстояния.

В радиоканальных ЛКС применяются в основном радиочастотные, инфракрасные и микроволновые радиостанции на дальности прямой видимости.

3. Глобальные компьютерные сети

3.1. Классификация сетей

Глобальные сети можно классифицировать по следующим признакам:

1. По типу средств коммуникаций: наземные многоузловые сети; спутниковые радиосети; комбинированные сети.

2. По способу коммутации сообщений: коммутация каналов; коммутация сообщений; коммутация пакетов;

адаптивная коммутация.

3. По выбору маршрута передачи сообщения: фиксированные пути;

направленный выбор пути; случайные пути; лавинный способ.

3.2. Наземные многоузловые сети

3.2.1. Общая структура сети Структура многоузловой сети показана на рис.3.2.1.1.

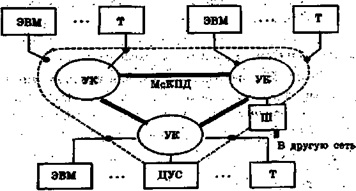

Рис.3.2.1.1. Комбинированная ЛКС

Условные обозначения: Т - терминал, УК - узел коммуникации, ЦУС - центр управления сетью

Рабочими ЭВМ сети могут быть все классы ЭВМ от персональных до суперЭВМ. Используются также отдельные терминалы (Т). Абоненты подключаются к сети посредством телефонных и телеграфных каналов связи в точках подключения (ТП). Доступ пользователей к ресурсам сети осуществля­ется через узлы коммутации. Каждый узел коммутации (УК) обслуживает определенное число пользователей, обычно наиболее близко расположенных к узлу. Архитектуру УК составляют ЭВМ со специальным сетевым программным обеспечением и коммуникационное оборудование. УК могут быть обслуживаемыми и необслуживаемыми, т. е. работающими в автоматическом режиме. УК выполняют важные сетевые функции: анализ и формирование сетевых адресов абонентов, кодирование сообщений, контроль и коррекцию ошибок, появившихся в процессе передачи информации, управление потоками

сообщений, выбор оптимального для данной ситуации маршрута передачи сообщения и др. Один из УК выполняет роль шлюза или моста.

С одним из УК совмещается центр управления сетью (ЦУС), на котором работает администратор сети. В ЦУС, как правило, входит наиболее мощная ЭВМ сети со специальным программным обеспечением.

Между УК прокладываются, как правило, магистральные скоростные каналы передачи данных (МСКПД) на основе Коаксиальных, многожильных и оптоволоконных кабелей. В крайнем случае используются телефонные линии связи, обладающие средней скоростью передачи данных.

Достоинства многоузловой сети:

- возможно использование ранее проложенных каналов связи;
