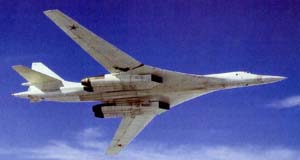

Ту-160

  • Модификации

Ту-160 - самолет-носитель беспилотного сверхзвукового самолета-разведчика «Ворон«. На начальных этапах проведения работ по эскизному проекту бомбардировщика Ту-160 прорабатывались варианты подвески БЛА со стартовой массой 6300 кг на самолете-носителе, но проектные проработки не были реализованы по причине прекращения работ над БЛА «Ястреб» в середине 1970-х годов. БЛА «Ворон» разрабатывался с начала 1970-х годов как аналог американского беспилотного сверхзвукового самолета-разведчика D-21.Ту-160 на МАКС-2001 Ту-160П - на базе Ту-160 разрабатывался тяжелый истребитель сопровождения Ту-160П, вооруженный ракетами класса «воздух-воздух» большой и средней дальности действия. Ту-160ПП - самолет радиоэлектронной борьбы (РЭБ). В середине 80-х годов были определены облики и состав бортового оборудования перспективных самолетов-постановщиков помех Ту-22МП и Ту-160ПП. Работы по самолету Ту-160ПП были доведены до этапа изготовления натурного макета. В 80-е годы ОКБ им.А.Н.Туполева проводило исследования по дальнейшему развитию комплекса Ту-160. На этапах предварительной проработки находилось несколько проектов дальнейшего развития самолета. Предполагался переход на более экономичные двигатели НК-74, оснащение высокоточным оружием, новейшим оборудованием и т.д.Ту-160 на МАКС'2001 Существовал проект Ту-160В с силовой установкой, работающей на жидком водороде. От Ту-160 самолет Ту-160В отличался, помимо силовой установки, размерами фюзеляжа, рассчитанного на размещение баков с жидким водородом. Ту-160К - В декабре 1984 г. КБ «Южное» был выпущен эскизный проект боевого авиационно-ракетного комплекса «Кречет». Предполагалось использование самолета Ту-160 грузоподъемностью 50 т для запуска двух ракет со стартовой массой по 24,4 т. Возможно, существовал проект удлиненного варианта Ту-160М, несущего две гиперзвуковые КР Х-90. Другим проектом дальнейшего развития Ту-160 был межконтинентальный многорежимный стратегический самолет-носитель Ту-161 («161»). Ту-160СК - самолет-носитель воздушно-космической системы «Бурлак». В начале 1999 года в отечественной открытой печати появилась информация о том, что принято правительственное решение о начале разработки в 1999 году перспективного авиационного комплекса для Дальней авиации, в котором получит дальнейшее развитие идеология ракетоносца Ту-160.

ОСОБЕННОСТИ КОНСТРУКЦИИ. Самолет Ту-160 выполнен по нормальной аэродинамической схеме с крылом изменяемой геометрии. Особенностью планера является интегральная схема аэродинамической компоновки, при которой корневая неподвижная часть крыла выполнена неразъемной с фюзеляжем и составляет с ним единую конструкцию. Это позволяет более полно использовать внутренние объемы для размещения грузов, топлива, оборудования, а также уменьшить число конструктивных стыков, что способствует снижению массы планера.Крыло Ту-160 имеет развитую корневую часть Планер изготовлен в основном из алюминиевых сплавов (В-95, термообработанных для повышения ресурса, а также АК-4). Доля титановых сплавов в массе планера - 20%, использованы КМ и стеклопластики. Широко применяются клееные трехслойные конструкции. Низко расположенное стреловидное крыло с большим корневым наплывом и поворотными консолями имеет относительно большое удлинение. Узлы поворота консолей (шарниры) расположены на 25 % размаха крыла (при минимальной стреловидности). Конструктивно крыло разделяется на следующие агрегаты: - балку центроплана, представляющую собой цельносварный титановый агрегат длиной 12,4 м и шириной 2,1 м, с поперечным набором в виде стеночных нервюр из алюминиевого сплава и перестыковочных профилей для обеспечения связи с наружной обшивкой и фюзеляжем. Балка центроплана органически встроена в центральную часть планера и обеспечивает восприятие всего спектра нагрузок, приходящих от консолей крыла, замыкание и передачу их на фюзеляж. Кессон центроплана является также топливным баком; - двухсрезные титановые узлы поворота (шарниры), обеспечивающие поворот консолей и передачу нагрузок с крыла на центроплан (на первой машине крепление проушин шарнир было сварным, однако в дальнейшем по технологическим соображениям перешли на болтовое крепление); - консоли крыла, выполненные из высокопрочных алюминиевых и титановых сплавов, пристыковывающиеся к шарнирам и поворачивающиеся в диапазоне углов стреловидности 20-65°.Ту-160 Основой силовой части консолей крыла является кессон, образованный семью фрезерованными двадцатиметровыми панелями, пятью фрезерованными и сборными лонжеронами, а также шестью нервюрами. Кессон служит емкостью для топлива. Непосредственно к нему крепятся узлы, агрегаты и элементы взлетно-посадочной механизации, флапероны и аэродинамические законцовки. Центральная часть планера включает в себя собственно фюзеляж, неподвижную («наплывную») часть крьла, встроенную балку центроплана и мотогондолы двигателей. Вместе с центральной частью крыла фюзеляж представляет собой единый агрегат, выполненный в основном из алюминиевых сплавов. В носовой части фюзеляжа полумоноковой конструкции, начинающейся радиопрозрачным оживальным обтекателем бортовой РЛС, находится носовой отсек оборудования, в котором размещены блоки БРЭО и герметическая кабина экипажа, включающая, включающая технические отсеки оборудования. Экипаж, состоящий из четырех человек, размещен в носовой части фюзеляжа в единой просторной гермокабине. В передней части установлены кресла первого и второго летчиков, за ними - штурмана и штурмана-оператора. Все члены экипажа располагаются в катапультньк креслах К-36ДМ, позволяющих покидать самолет во всем диапазоне высот полета, в том числе и на земле при рулении. Для повышения работоспособности летчиков и операторов в длительном полете спинки катапультных кресел снабжены подушками с пульсирующим воздухом для массажа. В задней части кабины имеется туалет, малогабаритная кухня и откидная койка для отдыха. Вход в кабину экипажа - через нижний люк со специального наземного трапа-стремянки. Самолеты последнего выпуска оснащены встроенным трапом. Непосредственно за кабиной последовательно расположены два унифицированных отсека вооружения длиной по 1,9 м, оснащенные встроенными узлами для подвески всей заданной номенклатуры авиационных средств поражения, системами подъема вооружения, а также креплениями и установками электрокоммутационной аппаратуры. На торцевых и боковых стенках отсеков вооружения размещены различные агрегаты и система управления створками.Заправка Ту-160 Между отсеками расположена балка центроплана. В наплывной и хвостовой частях самолета размещены топливные кессон-баки. В носовой негерметизированной части наплыва находятся агрегаты систем кондиционирования и жизнеобеспечения. Хвостовая часть планера - наиболее сложно нагруженный участок самолета (из-за наличия больших деформаций в этой зоне) органически объединяет мотогондолы, ниши шасси с отсеком вооружения и заднюю часть фюзеляжа. Здесь наряду с конструкциями из титанового сплава применены сотовые трехслойные конструкции из сплавов алюминия. Для упрощения схемно-конструктивной завязки крыла и центральной части планера разработана оригинальная и изящная конструкция, включающая «гребни», которые представляют собой отклоняемые корневые части закрылков, синхронно отслеживающие поворот консолей крыла и обеспечивающие отклонение до максимальной их стреловидности. Установленные на мотоотсеках обтекатели делают переходные зоны между агрегатами более плавными. Хвостовое оперение выполнено по нормальной схеме с цельноповоротным стабилизатором (стреловидность по передней кромке 44°), расположенным на 1/3 высоты вертикального оперения (для исключения воздействия струи двигателей). Его конструкция включает кессоны с узлами поворота и сотовые трехслойные панели из алюминиевых или композиционных материалов. Киль, являющийся верхней частью вертикального оперения, цельноповоротный. Поворотная часть киля имеет трапециевидную форму. Большая площадь поворотной части обеспечивает хорошую управляемость самолетом на всех режимах полета.Основная стойка шасси Ту-160 Трехопорное шасси имеет носовую управляемую стойку и две основные стойки, расположенные за центром масс самолета. Колея шасси - 5400 мм, база шасси 17 880 мм. Размер основных колес - 1260 х 485 мм, носовых - 1080 х 400 мм. Носовая стойка шасси, расположенная под техническим отсеком в негерметизированной нише (в которой расположен также люк для входа в самолет), снабжена двухколесной тележкой с аэродинамическим дефлектором, «прижимающим» струями воздуха к бетонке всякий мусор, препятствуя его засасыванию в воздухозаборник (в дальнейшем самолет предполагается оснастить также устройством защиты двигателей от попадания посторонних предметов, использующим сжатый воздух от компрессора ТРДДФ). Стойка убирается поворотом назад по полету. Две основные стойки шасси с шестиколесными тележками крепятся непосредственно на центроплане и убираются назад по полету в специальные отсеки- ниши. При уборке стойки укорачиваются, что позволяет «вписать» шасси в отсеки минимальных размеров. При выпуске основные стойки, раздвигаясь, смещаются на 600 мм во внешнюю сторону, что увеличивает колею шасси. Конструкция шасси позволяет эксплуатировать бомбардировщик с существующих аэродромов без проведения дополнительньх работ по усилению ВПП. Спаренные многорежимные воздухозаборники установлены под передним наплывом крыла. В отличие от других боевых самолетов четвертого поколения, на Ту-160 применены воздухозаборники внешнего сжатия с вертикальным, а не горизонтальным клином (это полностью исключает взаимовлияние воздухозаборников на работу двигателей). В ходе серийного производства самолет подвергался ряду усовершенствований, обусловленных опытом его эксплуатации. Так, было увеличено число створок для подпитки двигателей на боковых стенках мотогондол, что повысило устойчивость ТРДДФ и упростило управление двигателями. Замена ряда сотовых панелей с металлическим заполнителем на углепластиковые панели позволила несколько снизить массу конструкции. Верхние люки штурмана и оператора оснастили перископами заднего обзора. Было доработано программное обеспечение ПРНК, внесли изменения в гидросистему. В ходе реализации многоэтапной программы снижения радиолокационной заметности на обечайки и каналы воздухозаборников нанесли специальное графитовое радиопоглощающее покрытие, радиопоглощающей краской на органической основе покрыли носовую часть самолета, были реализованы меры по экранированию двигателей. Сетчатые фильтры, введенные в остекление, позволили устранить переотражение радиолокационного излучения от внутренних поверхностей кабины, а также ослабить световой поток при ядерном взрыве.Воздухозаборники Ту-160 имеют радиопоглощающее покрытие СИЛОВАЯ УСТАНОВКА. Двухконтурный турбореактивный форсированный двигатель (ТРДДФ) НК-32, созданный ОКБ Н.Д. Кузнецова, результат развития многорежимных двигателей большой тяги, предназначенных для тяжелых сверхзвуковых самолетов Ту-144 и Ту-22М. Двигатель серийно выпускается с 1986 г. в Самаре и к середине 90-х гг. не имел мировых аналогов. Это один из первых в мире серийных двигателей, при создании которых приняты меры по снижению радиолокационной и ИК сигнатуры. Компрессор ТРДДФ имеет трехступенчатый вентилятор, пять ступеней среднего давления и семь ступеней высокого давления. Для уменьшения заметности двигателя (а следовательно, и всего самолета) планируется придать первой ступени компрессора роль своеобразного экрана, обеспечивающего минимальное отражение достигающего двигатель радиолокационного излучения различного диапазона (механизм снижения радиолокационной заметности двигателя его разработчиками не раскрывается, однако можно предположить, что лопатки компрессора, соответствующим образом профилированные, отражают радиолокационное излучение на радиопоглощающее покрытие, нанесенное на стенки воздухозаборника). Лопатки компрессора изготовлены из титана, стали и (в контуре высокого давления) высокопрочного никелевого сплава. Масса компрессора 365 кг, степень двухконтурности 1,4, степень повышения давления (на взлетном режиме) 28,4. Камера сгорания кольцевая, с испарительными форсунками, обеспечивающая бездымное горение и стабильный температурный режим. Турбина имеет одну ступень высокого давления (диаметр 1000 мм, температура торможения газа 1357°С) с охлаждаемыми монокристаллическими лопатками, одну промежуточную ступень и две ступени низкого давления.Двигатели НК-32 Форсажная камера спроектирована с учетом снижения ИК излучения и обеспечения минимального дымления. Сопло - полностью регулируемое, автомодельное. Система управления двигателем - электрическая, с гидромеханическим дублированием. Ведутся работы по созданию цифровой системы управления с полной ответственностью. Длина ТРДДФ - 6000 мм, диаметр (по воздухозаборнику) - 1460 мм, сухая масса 3400 кг, максимальная бесфорсажная тяга 4 х 14 000 кгс (4 х 137,2 кН), максимальная форсажная тяга 4 х 25 000 кгс (4 х 245 кН). Двигатели размещены в мотогондолах попарно, разделены противопожарными перегородками и функционируют полностью независимо друг от друга. Для обеспечения автономного энергоснабжения на самолете установлена газотурбинная ВСУ (размещена за нишей левой опоры основного шасси). ОБЩЕСАМОЛЕТНЫЕ СИСТЕМЫ. Гидравлическая система самолета - четырехканальная, с рабочим давлением 280 кг/см2. Бомбардировщик оснащен аналоговой электродистанционной системой управления с четырехканальным резервированием по каналам тангажа, крена и рыскания, обеспечивающей оптимальные характеристики устойчивости и управляемости на всех режимах полета. Реализован принцип «электронной устойчивости» с полетной центровкой, близкой к нейтральной. Управление самолетом по тангажу осуществляется при помощи цельноповоротного стабилизатора, по крену - флаперонами и интерцепторами, по курсу - посредством цельноповоротного киля. Имеется автоматическая система ограничения и предупреждения о выходе на предельные режимы. Ту-160 оборудован системой дозаправки в воздухе типа «шланг-конус». В нерабочем положении штанга убирается в носовую часть фюзеляжа в отсек перед кабиной летчиков. Первоначально, когда самолеты-заправщики Ил-78 и 3М оснащались системой дозаправки в воздухе с тяжелым конусом, на бомбардировщике устанавливалась массивная «стреляющая» штанга, однако после появления более легких конусов с 1988 г. на Ту-160 устанавливаются облегченные штанги более простой конструкции. По настоянию ВВС рассматривался также вариант оборудования самолета неубирающейся штангой, размещенной в несколько приподнятой носовой части фюзеляжа (как на самолете 3МД), однако в дальнейшем от такого решения отказались. В качестве самолетов-заправщиков используются Ил-78 или Ил-78М.Хвостовая часть фюзеляжа Ту-160 занята системами РЭБ БОРТОВЫЕ СИСТЕМЫ И ОБОРУДОВАНИЕ. Бомбардировщик оснащен прицельно-навигационным комплексом (ПрНК), обеспечивающим автоматический полет и боевое применение, включающим ряд систем и датчиков, позволяющих поражать наземные цели вне зависимости от времени суток, региона и метеоусловий. На самолете установлена сдублированная инерциальная навигационная система (ИНС), астронавигационная система, система спутниковой навигации, многоканальный цифровой помехозащищенный комплекс связи. Бортовой комплекс обороны (БКО) позволяет обнаруживать и классифицировать РЛС ПВО противника различных типов (размещенные на земле, самолетах и кораблях), определять их координаты и подавлять мощными активными помехами или дезориентировать ложными целями. Навигационно-прицельная БРЛС «Обзор-К», установленная в носовой части фюзеляжа, имеет параболическую антенну и способна обнаруживать крупные морские и наземные радиолокационно-контрастные цели на удалении несколько сот километров.Оборудование кабины Ту-160 Имеется оптоэлектронный бомбардировочный прицел «Гроза», обеспечивающий бомбометание с высокой точностью в дневных условиях и при низком уровне освещенности. В дальнейшем самолет получит лазерную систему подсветки наземных целей, обеспечивающую применение корректируемых авиационных бомб (КАБ) с лазерным полуактивным наведением с больших высот. В хвостовом конусе размещены многочисленные контейнеры с ИК ловушками и дипольными отражателями. В крайней задней части фюзеляжа расположен теплопеленгатор, обнаруживающий приближающиеся с задней полусферы ракеты и самолеты противника. Общее число цифровых процессоров, имеющихся на борту самолета, превышает 100. Рабочее место штурмана оснащено восемью ЦВМ. Кабина летчиков оборудована стандартными электромеханическими приборами, в целом аналогичными установленным на бомбардировщике Ту-22М3. Однако управление самолетом осуществляется не при помощи традиционного для тяжелых кораблей штурвала, а посредством ручки управления «истребительного» типа (появлению ручки управления самолет Ту-160 во многом обязан командующему ДА В.В. Решетникову, много сделавшему для того, чтобы убедить многочисленных «консерваторов» в пользе ее применения на тяжелом бомбардировщике). В перспективе предполагается переоснащение бомбардировщиков более современной авионикой. ВООРУЖЕНИЕ. В двух внутрифюзеляжных грузоотсеках может размещаться различная целевая нагрузка общей массой до 40000 кг. Она включает широкую номенклатуру управляемых ракет, корректируемых и свободнопадающих бомб, а также других средств поражения как в ядерном, так и в обычном снаряжении, что позволяет использовать самолет практически против всех типов наземных и морских целей.Ту-160 на авиабазе Энгельс. Под крылом - Х-55 Стратегические крылатые ракеты Х-55 (12 единиц на двух многопозиционных ПУ барабанного типа) предназначены для поражения стационарных целей с заранее заданными координатами, ввод которых осуществляется в «память» КР перед вылетом бомбардировщика. Противокорабельные варианты КР имеют радиолокационную систему самонаведения. Для поражения целей на меньшей дальности в состав вооружения могут входить аэробаллистические гиперзвуковые ракеты Х-15. Поскольку вариант с 24 ракетами на четырех пусковых установках так и не был доведен, Ту-160 может нести только 12 ракет Х-15 в двух МКУ. Бомбовое вооружение Ту-160 рассматривается как оружие «второй очереди», предназначенное для поражения целей, сохранившихся после первого, ракетного удара бомбардировщика. Оно также размещается в отсеках вооружения и может включать корректируемые бомбы различных типов, в том числе самые мощные отечественные боеприпасы этого класса серии КАБ-1500 калибром 1500 кг. Самолет может оснащаться также свободнопадающими бомбами (до 40000 кг) различного калибра (в том числе и ядерными), разовыми бомбовыми кассетами, морскими минами и другим вооружением. В перспективе состав вооружения бомбардировщика планируется существенно усилить за счет введения в его состав высокоточных крылатых ракет нового поколения (Х-555 и Х-101), имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей практически всех классов.

Описание

Конструкция

ОКБ им.А.Н.Туполева

Обозначение

Ту-160 («160»)

Обозначение НАТО

BlackJack

Тип

Стратегический ракетоносец-бомбардировщик

Первый полет

18 декабря 1981

Экипаж, чел

4

Геометрические и массовые характеристики

Длина самолета, м

54,1

Размах крыла, м

x = 20 град

55,7

x = 65 град

35,6

Высота самолета, м

13,2 (13,1)

Площадь, м2

базового крыла при x = 20°

293,15

крыла при x = 20°

400

крыла при x = 65°

360

поворотной части крыла при x = 65°

189,83

Взлетная масса, кг

максимальная

275000

нормальная

267600

с аэродрома 1 класса

185000

Масса пустого самолета, кг

110000

Масса топлива, кг

148000

Силовая установка

Число двигателей

4

Двигатель

ДТРФ НК-32

Тяга двигателя, кгс (кН)

максимальная

14000 (137,2)

форсажная

25000 (245,7)

Удельный расход топлива, кг/кгс*час

на дозвуке

0,72-0,73

на сверхзвуке

1,7

Летные данные

Максимальная скорость полета, км/ч (М=)

на высоте

2000 / 2200

у земли

1030

Посадочная скорость (при посадочной массе 140000-155000 кг), км/ч

260-300

Максимальная скороподъемность, м/с

60-70

Практическая дальность полета, км

с нормальной нагрузкой

13200

с максимальной нагрузкой

10500

Продолжительность полета, ч

15

Практический потолок, м

15600 (16000)

Максимальная эксплуатационная перегрузка

2,5

Длина разбега (при максимальной взлетной массе), м

2200

Длина пробега (посадочная масса 140000 кг), м

1800

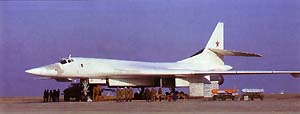

Вооружение

Крылатые ракеты

12 Х-55

Аэробаллистические ракеты

12 (24) Х-15

Бомбовая нагрузка, т

нормальная

9

максимальная

45 (40)
