Ту-160

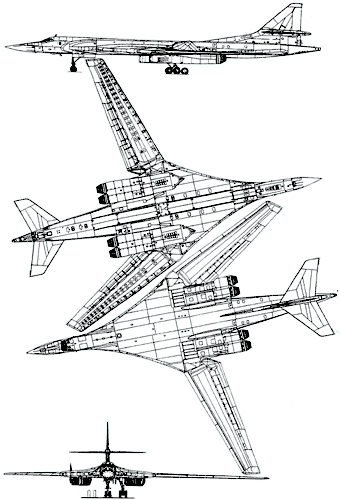

Схема Ту-160 (правое крыло - на минимальном угле стреловидности, левое - на максимальном) Ту-160К («Кречет») авиационно-ракетный комплекс В 1980-е годы предприятия оборонной промышленности СССР проводили НИР «Кречет» с целью создания ракетного комплекса воздушного базирования. Головной организацией по НИР было КБ «Южное», генеральный конструктор В.Ф.Уткин. Принципиально новый АРК разрабатывался в 1983-1984 годах для повышения живучести и эффективности баллистических ракет в условиях ответно-встречного ядерного удара и с целью использования энергетических возможностей самолета-носителя. Ракета «Кречет-Р» комплекса - малогабаритная двухступенчатая МБР 4 поколения. Она имела маршевые твердотопливные двигатели на смесевом топливе. На боевой ступени использовалось жидкое монотопливо. В качестве носителя ракет предполагалось использовать тяжелый бомбардировщик Ту-160К грузоподъемностью 50 т . Он осуществлял транспортировку и запуск двух ракет со стартовой массой по 24,4 т. Досягаемость комплекса по дальности с учетом дальности полета самолета-носителя более 10000 км. КБТМ проектировало для него наземное оборудование. В декабре 1984 года был разработан эскизный проект АРК и технической позиции для ракеты авиационного базирования «Кречет-Р». Система управления ракеты - автономная, инерциальная с коррекцией от внешних источников информации: на навигационном участке полета носителя от астрокорректора уточнялось угловое положение командных приборов, а скорость и координаты ракеты - от спутниковой навигационной системы. Органами управления первой ступени служили аэродинамические рули, второй - поворотное управляющее сопло. Ракеты предполагалось оснащать РГЧ с индивидуальным наведением шести боевых блоков и моноблочной ГЧ с комплектом средств, предназначенных для преодоления ПРО противника. Работы по теме «Кречет» были прекращены в середине 1980-х годов.

Описание

Конструкция

АНТК им.А.Н.Туполева

КБ "Южное"

Обозначение

Ту-160К

«Кречет-Р»

Тип

самолет-носитель

малогабаритная МБР

Проект

1983-84

Экипаж, чел

4

-

Геометрические и массовые характеристики

Длина, м

54,1

10,7

Макс. диаметр корпуса, м



1,6

Масса боевого оснащения, кг



1400

Взлетная масса, кг

максимальная

275000



нормальная

267600

24400

Силовая установка

Число двигателей

4



Двигатель

ДТРФ НК-32

РДТТ

Тяга двигателя, кгс (кН)

максимальная

14000 (137,2)



форсажная

25000 (245,7)



Летные данные

Максимальная дальность пуска, км

10000

7500

Вооружение

МБР

2



Виды БЧ



РГЧ ИН 6 бл.

моноблочные

Точность стрельбы, м



600

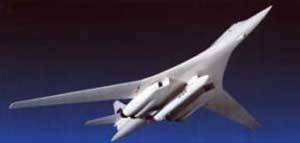

Ту-160CК («Бурлак-Диана») авиационно-космический комплекс Необходимость создания авиационно-космического комплекса «Бурлак» была обусловлена тем, что при ведении боевых действий противник может уничтожить или существенно ослабить орбитальную группировку разведывательных спутников и спутников системы предупреждения, а наземные стартовые комплексы космодромов могут быть выведены из строя.Макет Ту-160СК Разработка комплекса велась с 1991 г. МКБ «Радуга», ОКБ МЭИ и ОКБ им. А.Н.Туполева на базе самолета Ту-160 и научно-технического задела по авиационным и ракетным системам. Концепция системы «Бурлак» аналогична реализованной в проекте «Пегасус» американской компанией «Орбайтл Сайнсиз». Для запуска двухступенчатой ракеты-носителя «Бурлак» применяется переоборудованный тяжелый бомбардировщик Ту-160СК. Для запуска планировалось использовать базовый прицельный комплекс Ту-160 с возможностями адаптации под задачи запуска ракеты «Бурлак». После использования первая ступень ракеты-носителя «Бурлак» спускается на парашюте и пригодна для повторного использования, вторая - сгорает в атмосфере. Для взлета самолета-носителя Ту-160СК с ракетой необходима взлетно-посадочная полоса длиной 3,5 км. Радиус запуска КА от аэродрома базирования 5000 км. В составе системы создается командно-измерительный комплекс на базе самолета Ил-76СК. Средства подготовки ракеты и комплекса автономны, мобильны и обеспечивают оперативный запуск целевой нагрузки. В перспективе на базе ракеты «Бурлак» предполагалось создать новую ракету-носитель «Бурлак-М». На первой ступени «Бурлак-М» будет применен гиперзвуковой воздушно-реактивный двигатель. В этом варианте масса полезной нагрузки по сравнению с комплексом «Бурлак» по расчетам должна возрасти в 1,5 раза. Ввод системы в эксплуатацию планировался в 1998-2000 гг. В дальнейшем по программе конверсии проект авиационно-космического комплекса «Бурлак» был переориентирован на вывод на орбиту «малых» спутников для создания системы связи, спутниковой навигации, контроля, поиска полезных ископаемых и т.д. Экологически чистый, экономичный, мобильный и оперативный комплекс «Бурлак» обеспечивает вывод на любую заданную орбиту космических аппаратов как для создания многоспутниковых систем, так и для их поддержания в рабочем состоянии, с заменой выработавших ресурс или вышедших из строя спутников. Применение комплекса Ту-160СК обеспечивает:

  • формирование любой плоскости околоземной орбиты спутника;
  • пуск из любой точки земли, в том числе с экватора;
  • независимость пуска от времени суток и погодных условий;
  • повышение безопасности запуска, так как запуски могут проводиться вдали от населенных пунктов при минимальных зонах отчуждении;
  • возможность запуска коммерческого спутника с территории государства-заказчика;
  • максимальное сохранение научно-технических секретов.
