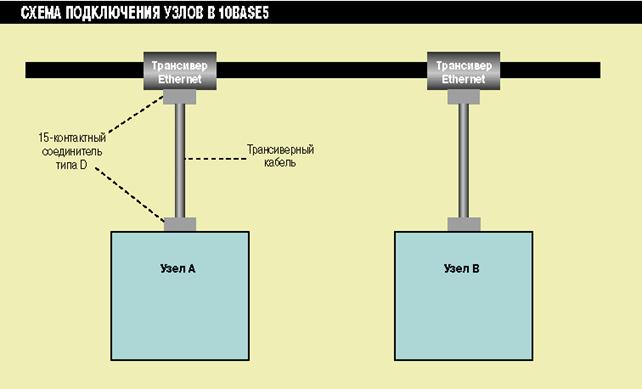

Рисунок 13 В 10Base5 узел подключается к кабелю с помощью трансивера и трансиверного кабеля.

10Base2. Спецификация предусматривает использование тонкого коаксиального кабеля RG-58 с характеристическим импедансом 50 Ом, а также соединителей типа BNC-T, подключаемых к контроллеру Ethernet напрямую (см. Рисунок 14). Это исключает необходимость применения дорогостоящих трансивера и трансиверного кабеля, а также выполнение самой операции по подключению трансивера к кабелю. Данный стандарт известен так же, как Cheapernet, Thinnet или тонкий Ethernet. Протяженность сегмента ограничена расстоянием 185 м, а число узлов - 30. Кроме того, Cheapernet более подвержена шумам, в частности от радиосигналов. Тем не менее эта намного более дешевая, чем 10Base5, разновидность Ethernet была в свое время, несмотря на присущие ей ограничения, весьма популярна.

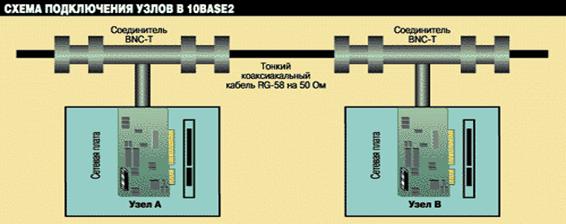

Рисунок 14 В 10Base2 узел подключается к кабелю напрямую с помощью соединителя BNC-T.

10BaseT. Данная разновидность Ethernet в настоящее время, вероятно, наиболее распространена. Буква T в названии означает, что средой передачи является неэкранированный кабель на основе витой пары (Unshielded Twisted Pair, UTP). Спецификация предусматривает использование концентратора для подключения пользователей по физической топологии "звезда". Применение дешевых кабелей UTP является одним из основных преимуществ 10BaseT над 10Base2 и 10Base5. Подключение узлов к сети осуществляется с помощью модульных настенных телефонных гнезд RJ-45 и RJ-11 и четырехпарного телефонного кабеля UTP, причем соединитель RJ-45 вставляется напрямую в сетевую плату (см. Рисунок 15). Протяженность отрезка кабеля от концентратора до станции не должна превышать 100 м (в случае UTP Категории 3) или 150 м (в случае UTP Категории 5).

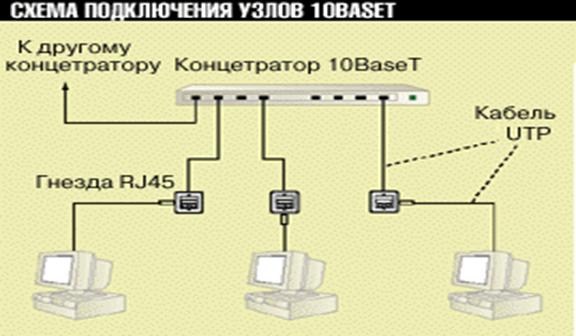

Рисунок 15 В 10BaseT узлы подключаются к концентратору по физической топологии "звезда".

10BaseF. Принятая относительно недавно, эта спецификация предусматривает использование в качестве среды передачи оптический кабель. Естественно, это весьма дорогостоящая разновидность Ethernet, и не столько из-за стоимости самого кабеля, сколько из-за дороговизны соединителей и терминаторов. Однако она не чувствительна к электромагнитным помехам и позволяет связывать по Ethernet здания и далеко отстоящие друг от друга концентраторы.

Каждая из разновидностей Ethernet предусматривает те или иные ограничения на протяженность сегмента кабеля. Для создания более протяженной сети несколько кабелей может быть соединено с помощью повторителей. Повторитель представляет собой устройство физического уровня. Он принимает, усиливает и передает сигнал дальше в обоих направлениях (таким образом, повторитель полностью прозрачен для кадров Ethernet). С точки зрения программного обеспечения последовательность кабельных сегментов, связанных повторителями, ничем не отличается от одного кабеля. Сеть может содержать несколько сегментов кабеля и несколько повторителей, но никакие два узла не должны отстоять друг от друга на расстояние свыше 2,5 км, а путь между ними - пролегать более чем через четыре повторителя.

БЕСПРОИГРЫШНЫЙ ВАРИАНТ

Технология Ethernet не стоит на месте. Коммутируемые Ethernet и Fast Ethernet вывели ее на новые рубежи скорости и производительности, а с появлением Gigabit Ethernet старый добрый Ethernet вообще рискует оказаться в роли дедушки.

ТАБЛИЦА 4 - РАЗНОВИДНОСТИ ETHERNET

Стандарт	Кабель	Максимальная протяженность сегмента	Допустимое число узлов в сегменте	Достоинства
10Base5	Толстый коаксиальный	500 м	100	Хорош для магистрали
10Base2	Тонкий коаксиальный	200 м	30	Дешевая система
10BaseT	Витая пара	100 м	1024	Простота эксплуатации
10BaseF	Оптический кабель	2000 м	1024	Между зданиями

Таблица 5. Основные характеристики сетей по методам передачи информации.

Характеристики	Методы передачи информации
	Ethernet	Token Ring	ArcNet
Топология	Локальная типа «шина»	Кольцевая или типа «звезда-кольцо»	Наборы сегментов типа «звезда»
Тип кабеля	RG–58	Экранированная или неэкранированная витая пара	RG–62 или RG–59
Импеданс	50 Ом	—	—
Сопротивление терминаторов	50 Ом, ± 2 Ом	100 – 200 Ом UTP, 150 Ом TP	RG–59: 75 Ом RG–62: 93 Ом
Максимальная длина кабеля в сегменте	185 м	45 – 200 м (в зависимости от используемого кабеля)	В зависимости от используемого кабеля, но в среднем: W–W: 120 м A–A: 606 м P–W или P–A: 30 м A–A: 0,3 м[1]
Минимальный промежуток между соседними компьютерами	0,5 м	2,5 м	В зависимости от используемого кабеля
Максимальное количество соединенных сегментов	5	33 устройства MAU	Не поддерживает соединения сегментов
Максимальное количество компьютеров в сегменте	30	Неэкранированная витая пара: 72 рабочих станции на концентратор, при использовании экранированной витой пары – 260 рабочих станций на концентратор	В зависимости от используемого кабеля
