Собственно заголовок кадра состоит из шестибайтного поля адреса получателя (Destination Address), шестибайтного поля адреса отправителя (Source Address) и двухбайтного поля типа протокола (Frame Type) (см. Рисунок 10). При передаче каждого байта адреса младшие биты (крайние справа) передаются первыми. В адресе получателя первый передаваемый бит (бит 0 байта 0) указывает тип адреса - обычный или групповой. Таким образом, нечетный первый байт адреса получателя означает, что кадр предназначен группе станций. Разновидностью многоадресной передачи является широковещательная передача. В этом случае все биты адреса получателя задаются равными 1.

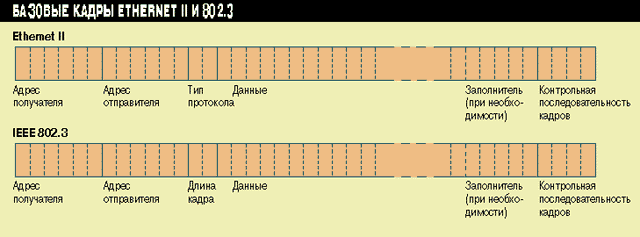

Рисунок10. Базовые пакеты Ethernet II и IEEE 802.3 имеют одинаковую структуру. Их различие - в назначении 13-го и 14-го байтов: поля типа протокола и длины кадра соответственно. Совместное использование разных форматов кадров в одном сегменте Ethernet возможно благодаря тому, что тип протокола характеризуется числом, большим 0x05FE.

Однако поле адреса отправителя должно содержать адрес конкретной станции-отправителя. В случае обычных адресов первые три байта служат для идентификации производителя сетевой платы, а последние три байта составляют уникальный номер конкретной платы. Так, первые три байта адреса популярных сетевых плат производства 3Com выражаются следующим числом - 02608С в шестнадцатеричной системе счисления (далее для обозначения чисел в шестнадцатеричной системе счисления мы будем использовать обозначение 0x, т. е. идентификатор 3Com будет иметь вид 0x02608C). Адрес получателя называется также физическим или MAC-адресом.

Вообще говоря, адрес получателя идентифицирует непосредственного, а не конечного получателя, например маршрутизатор в сети Ethernet. Конечный получатель идентифицируется с помощью высокоуровневых протоколов. В случае TCP/IP - это IP-адрес станции и TCP- или UDP-порт процесса на данной станции. Поле типа протокола идентифицирует высокоуровневый протокол, такой как IP, AppleTalk и т. д., контейнером для пакета которого служит кадр. Ниже мы приводим значения поля типа протокола для некоторых распространенных сетевых протоколов:

Internet Protocol (IP) - 0x0800;

Address Resolution Protocol (ARP) - 0x0806;

AppleTalk - 0x809B;

Xerox Network System (XNS) - 0x0600;

NetWare IPX/SPX - 0x8137.

Следующее поле кадра служит собственно для передачи полезной информации (на уровне кадра к полезной нагрузке мы относим такую служебную информацию высокоуровневых протоколов, как заголовок пакета и т. п.). В отличие от служебных полей, поле данных имеет переменную длину, причем оно не может быть короче 46 байт и длиннее 1500 байт. Таким образом, общая длина кадра без учета преамбулы и начального ограничителя кадра находится в диапазоне от 64 до 1518 байт. В случае, когда реальный объем передаваемых данных меньше 46 байт (например, для эмуляции терминала часто передается всего один символ, вводимый с клавиатуры), поле данных дополняется до минимального размера заполнителем. Байт заполнения может вставляться, даже если объем передаваемых данных более 46 байт. По предложению Novell, в случае нечетного количества байт драйвер сетевой платы добавляет еще один. Это сделано потому, что некоторые старые маршрутизаторы не понимают кадры нечетной длины. Последнее поле в кадре - это четырехбайтное поле контрольной последовательности кадра (Frame Check Sequence, FCS). Значение этого поля вычисляется на основе содержимого заголовка и данных (вместе с заполнителем, но без учета преамбулы и ограничителя) с помощью 32-разрядного циклического избыточного кода (Cyclic Redundancy Code, CRC-32) по следующей формуле (в двоичной системе счисления):

контрольная последовательность = MOD(данные/полином)

В Ethernet порождающим полиномом служит многочлен

x32+x26+x23+x23+x22+x16+x12+x11+x10+x8+x7+x5+x4+x2+x+1.

Данный код позволяет обнаружить 99,999999977% всех ошибок в сообщениях длиной до 64 байт! Таким образом, вероятность того, что принимающая станция воспримет испорченный кадр как целый, практически равна нулю. После приема кадра принимающая станция заново вычисляет контрольную последовательность и сравнивает полученный результат с содержимым поля FCS. В случае несовпадения пакет считается испорченным и игнорируется.

БАЗОВЫЙ ФОРМАТ КАДРА 802.3

Определяемый спецификацией 802.3 формат кадра практически идентичен своему предшественнику за исключением того, что поле типа протокола имеет смысл длины кадра. На первый взгляд это неизбежно должно привести к путанице, когда кадры Ethernet_II и Ethernet_802.3 передаются между станциями в одном сегменте. Однако на практике эти кадры не представляет труда отличить друг от друга. Как мы уже говорили, длина поля данных не превышает 1500 байт, поэтому, в соответствии с принятыми соглашениями, тип высокоуровневого протокола задается большим, чем 0х05FE (1518 в шестнадцатеричной системе счисления - полная длина кадра), благо двухбайтное поле может принимать 65 536 разных значений. Таким образом, если значение поля между адресом отправителя и данными меньше или равно 1518, то это кадр 802.3, в противном случае - это кадр Ethernet_II.

Другое небольшое отличие между Ethernet и 802.3 состоит в классификации групповых адресов. В отличие от Ethernet, спецификация 802.3 подразделяет групповые адреса на имеющие глобальное и локальное значение. Однако это разделение редко используется на практике. (О третьем незначительном отличии - в преамбуле - мы говорили выше.) В соответствии с эталонной моделью OSI, каждый протокольный блок данных содержит (инкапсулирует) пакеты вышележащих протоколов своего стека. Протокол 802.3 описывает метод доступа к среде передачи - нижний подуровень канального уровня, и для него вышележащим протоколом является протокол логического управления каналом (Logical Link Control, LLC) - верхний подуровень канального уровня. Таким образом, согласно требованиям стандарта, поле данных должно содержать заголовок LLC. В ранних версиях NetWare компания Novell проигнорировала этот заголовок и стала помещать пакеты IPX/SPX непосредственно за полем длины кадра, и поле данных начиналось так же, как и обычный заголовок IPX, с двух байтов, состоящих из единиц (число 0xFFFF). Иными словами, Novell использовала кадры просто в качестве контейнера. В принципе применение базового формата кадра 802.3 без служебной информации верхнего подуровня канального уровня позволяет Novell несколько сократить накладные расходы в расчете на кадр. Однако выигрыш невелик, а в гетерогенной среде применение нестандартного формата ведет к проигрышу, так как маршрутизатор или сетевая плата вынуждены проверять дополнительные поля для определения типа пакета. Это послужило одним из побудительных мотивов, почему начиная с версии 4.0 Novell перешла по умолчанию на стандартный формат Ethernet_802.2. Другой причиной было то, что использование базовых кадров Ethernet_802.3 делало невозможным применение таких опций защиты, как подпись пакетов, из-за того, что поле контрольной суммы пакета было фиксированным и равным 0хFFFF, чтобы кадр Ethernet_802.3 можно было отличить от других типов кадров.
