СОДЕРЖАНИЕ
|
1. ВВЕДЕНИЕ |
|
2. ТЕХНИЧЕСКОЕ ЗАДАНИЕ |
|
3. РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ. ОБОБЩЕННЫЙ АЛГОРИТМ РАБОТЫ |
|
4. РАЗРАБОТКА И РАСЧЕТ ЭЛЕМЕНТОВ ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ 4.1 Выбор микропроцессорного комплекта 4.1.1 Аппаратное сопряжение ПК и микроконтроллера 4.1.2 Выбор кварцевого резонатора 4.1.3 Выбор скорости приема/передачи по RS-232 4.1.4 Разработка формата принимаемых и передаваемых данных по RS-232 4.2 Выбор буфера RS-232………………………………………………………………. 4.3 Выбор АЦП. 4.3.1 Расчет погрешности вносимой АЦП. 4.4 Выбор сторожевого таймера. 4.5 Выбор интегральной микросхемы операционного усилителя 4.5.1 Расчет погрешностей от нормирующего усилителя 4.6 Выбор и расчет внешних элементов гальванической развязки |
|
5. АПРОКСИМАЦИЯ СТАТИЧЕСКОЙ ХАРАКТЕРИСТИКИ НЕЛИНЕЙНОГО ДАТЧИКА 5.1 Оценка погрешности от аппроксимации |
|
6. ВЫБОР ФОРМАТА ДАННЫХ 6.1 Оценка погрешности от перевода коэффициентов |
|
7. ОЦЕНКА ПОГРЕШНОСТЕЙ |
|
8. РАСЧЕТ ПОТРЕБЛЯЕМОЙ МОШНОСТИ ОСНОВНЫМИ ЭЛЕМЕНТАМИ СХЕМЫ |
|
ПРИЛОЖЕНИЯ Приложение 1 Приложение 2 Приложение 3 Приложение 4 Приложение 5 |
|
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ |
1. ВВЕДЕНИЕ
В настоящее время проектированию измерительных систем уделяется много времени. Делается большой акцент на применение в этих системах электронно-цифровых приборов. Высокая скорость измерения параметров, удобная форма представления информации, гибкий интерфейс, сравнительно небольшая погрешность измерения по сравнению с механическими и электромеханическими средствами измерения все эти и многие другие преимущества делаю данную систему перспективной в развитии и в дальнейшем использовании во многих отраслях производства.
Развитие микроэлектроники и широкое применение ее изделий в промышленном производстве, в устройствах и системах управления самыми разнообразными объектами и процессами является в настоящее время одним из основных направлений научно-технического прогресса.
Использование микроконтроллеров в изделиях не только приводит к повышению технико-экономических показателей (надежности, потребляемой мощности, габаритных размеров), но и позволяет сократить время разработки изделий и делает их модифицируемыми, адаптивными, а также позволяет уменьшить их стоимость. Использование микроконтроллеров в системах управления обеспечивает достижение высоких показателей эффективности при низкой стоимости.
Системы сбора данных в наши дни сделали большой шаг в вперед и в плотную приблизились к использованию совершенных электронных технологий. Сейчас, многие системы сбора данных состоящие из аналогового коммутатора, усилителя выборки-хранения, АЦП, стали размещать на одной интегральной микросхеме, что сравнительно повлияло на скорость обработки данных, удобство в использовании, и конечно же на их стоимость.
2. ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Требуется спроектировать систему сбора данных предназначенную для сбора и первичной обработки информации поступающей с четырех датчиков давления и датчика контроля за давлением.
Основные характеристики:
|
Количество каналов подключения датчиков давления |
4 |
|
Количество линейных датчиков статическая характеристика диапазон измеряемого давления собственная погрешность измерения |
3 U(p)=a0p+b a0=0.1428 b=-0.71 5 50 КПа 0.1% |
|
Количество нелинейных датчиков статическая характеристика диапазон измеряемого давления собственная погрешность измерения |
1 U(p)=a0p+a1p2+a2p3+b a0=0.998, a1=0.003 a2=-0.001 b=-2.5 0.01 5 Мпа 0.1% |
|
Максимальная погрешность одного канала не более |
0.5% |
|
Количество развязанных оптоизолированных входов для подключения датчика контроля за давлением Активный уровень Выходное напряжение логического нуля Выходное напряжение логической единицы Максимальный выходной ток логического нуля мА логической единицы мА |
1 1 уровень ТТЛШ уровень ТТЛШ 2.5 1.2 |
|
Режим измерения давления |
Статический |
|
Базовая микро-ЭВМ |
89С51 фирмы Atmel |
3. РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ. ОБОБЩЕННЫЙ АЛГОРИТМ РАБОТЫ

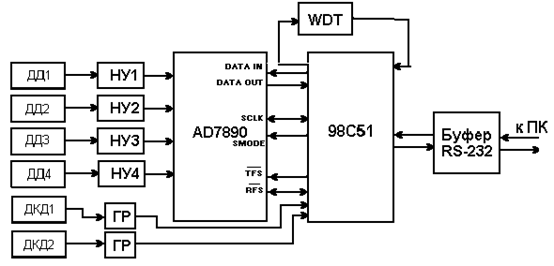

Структурная схема системы сбора данных представлена на рис.1
Обобщенная структурная схема системы сбора данных.
ДД1,ДД2,ДД3 – линейные датчики давления,
ДД4- нелинейный датчик давления,
ДКД1, ДКД2 – датчики контроля за давлением
AD7890 – АЦП, УВХ, ИОН, аналоговый коммутатор,
98С51 – микро-ЭВМ,
WDT –сторожевой таймер.
Рисунок 1.
Датчики давления преобразовывают измеренное давление в электрический сигнал.
Нормирующие усилители преобразовывают выходное напряжение с датчиков давления к входному напряжению АЦП.
AD7890 (далее АЦП) служит для того чтобы, переключать требуемый канал коммутатора, преобразовать аналоговую величину напряжения в соответствующий ей двоичный цифровой код.
Однокристальная микро-ЭВМ предназначена для того чтобы:
· производить расчет - Р(код) по известной статической характеристике датчика давления;
· передавать рассчитанное давление по последовательному интерфейсу RS-232 в ПК.
Буфер последовательного интерфейса RS-232 введен в схему, для того чтобы преобразовывать логические уровни между ПК и микро-ЭВМ и микро-ЭВМ и ПК.
Т.К. работа системы производится в автономном режиме и она не предусмотрена для работы с оператором, то в состав системы дополнительно вводится интегральная микросхема сторожевого таймера, предназначенная для вывода микро-ЭВМ из состояния зависания и ее сбросе при включении питания.
