После ввода данных необходимо дать пользователю возможность распечатки бланка справки и копии клиента. данная операция должна быть выполнена в обязательном порядке. Печать может быть осуществлена на два типа принтеров: ударного действия (матричные) и струйные. Печать справки на лазерных принтерах невозможна из-за повышенных требований к качеству бумаги. При печати справки на матричном принтере можно осуществить печать двух экземпляров (справка+копия) за один проход с применением копировальной бумаги. На струйном принтере необходимо печатать каждый экземпляр отдельно. Таки м образом нужно предусмотреть изменяемый пользователем счетчик числа копий или специальную функцию настройки на тип принтера.

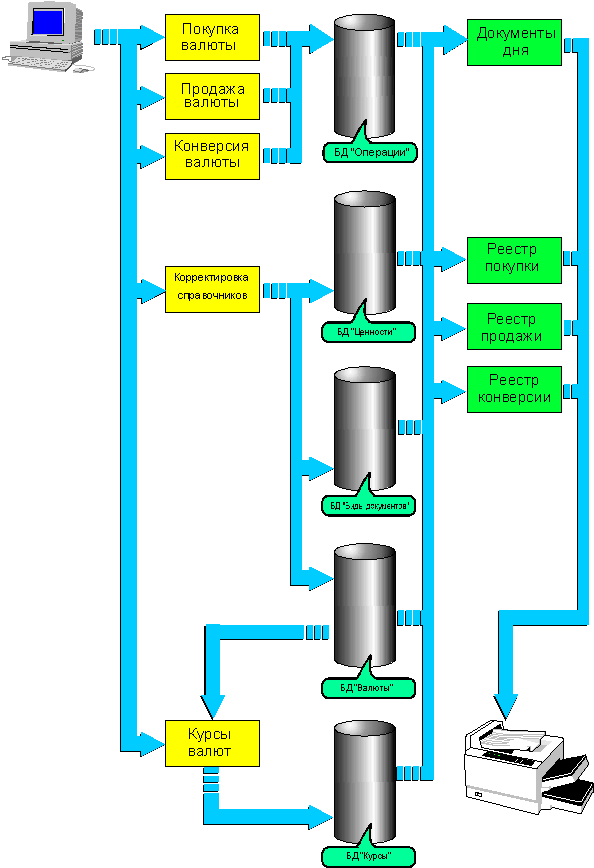

Разработка функциональной схемы программы.

Функциональный состав программы должен максимально обеспечивать необходимый набор возможностей для выполнения кассиром ОП его должностных обязанностей, связанных с вводом данных, регистрацией сделок и оформлением отчетных документов. Для этого составим примерный перечень функций, которые должны быть реализованы в нашей системе.

Примерный перечень функций системы.

1) Регистрация обменной операции

· Ввод данных по покупке валюты

· Ввод данных по продаже валюты

· Ввод данных по конверсии валюты

· Печать справки клиента

2) Просмотр документов

· Просмотр списка документов дня

· Просмотр списка архивных документов

3) Ведение справочников

· Ввод данных по кодам ценностей

· Ввод данных по видам документов

· Ввод данных по кодам валют

· Ввод курсов валют по датам

4) Генерация отчетных документов

· Печать реестра наличной иностранной валюты, купленной за наличные рубли;

· Печать реестра наличной иностранной валюты, проданной за наличные рубли;

· Печать реестра по обмену (конверсии) наличной иностранной валюты;

5) Прочие функции

· Ввод данных в поле ввода из справочника

· Перевод числа из цифровой формы в строчную (сумма прописью)

· Изменение вида курсора

· Сохранение данных в архивных файлах

Приведенный перечень охватывает все процедуры, описанные в разделе технологического процесса ОП и дополнен некоторыми функциями, которые будут необходимы в процессе ввода данных и их корректировки.

Разработка структурной схемы программы.

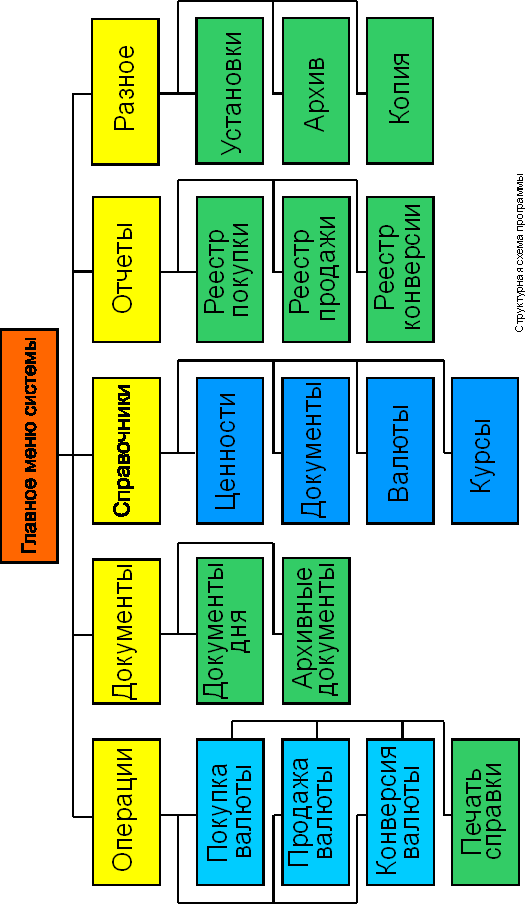

Структурная схема программного комплекса определяет в основных чертах и внешний вид проектируемой системы и принципы взаимодействия с пользователем. Схема проектируемой системы будет представлять собой иерархическую древовидную структуру, описывающую процедуры ввода, обработки и вывода данных. Построение программ информационно-справочного класса по такому принципу позволяет довольно легко производить модификацию системы в целом и облегчает восприятие и понимание принципа работы программы. Для построения структурной схемы необходимо определить иерархию и связь перечисленных выше процедур обработки данных. Естественно установить иерархию процедур в том виде, в каком они были описаны в предыдущей главе, поскольку таковая схема соответствует схеме «важности» и «употребимости» процедур. Структурная схема программы, с учетом всего вышеизложенного, представлена на рис 2.

Разработка экранного интерфейса программы

Существующие подходы к проектированию экранного интерфейса

Экранный интерфейс программы во многом определяет удобство работы пользователя и является одним из важных факторов, влияющих на эффективность его труда. Программа, выполняющая все возложенные на нее функции, обладающая высоким быстродействием может быть полностью непригодной для работы из-за неприемлемого интерфейса с пользователем. Еще буквально несколько лет назад существовал текстовый редактор, прекрасно иллюстрирующий такой подход к проектированию программного обеспечения. Вряд ли кому-то придется по душе редактор текста, в котором для вставки символа в строку нужно набрать однобуквенный код команды вставки, номер обрабатываемой строки (к счастью не двоичный), номер символа, после которого будет вставлен новый символ и собственно этот символ. Конечно такой подход абсолютно неприемлем.

Наиболее практичными и удобными с точки зрения пользователя можно считать системы, имеющие экранный интерфейс, построенный на основе системы всплывающих меню. Наиболее распространенными в настоящее время являются две идеологии (имеются в виду DOS-приложения), включающие в себя и определенную форму экранных окон и цветовую гамму и вид всплывающих списков. Это инструментальные Среды фирмы Borland, и операционная оболочка Norton, фирмы Symantec. Обе идеологии предусматривают определенное разбиение экранного пространства на области или зоны, предназначенные для конкретных информационных объектов и действий. Зоны могут быть в некоторой степени переконфигурированы по желанию пользователя: изменены размеры и положение на экране. Команды обработки данных вызываются из системы меню, присутствующего на экране постоянно (Borland), или вызываемого по функциональной клавише (Symantec).

И в том и в другом случае все команды системы распределены по функциональному признаку на группы и в главном меню присутствуют

собственно наименования групп команд. Выбрав группу, пользователь получает доступ к списку команд группы, в который могут быть включены также команды, объединенные в группы второго уровня и т.д.

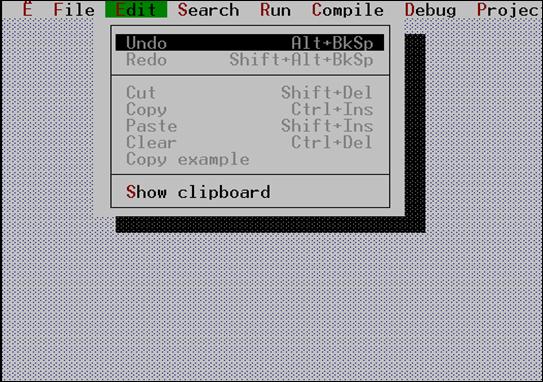

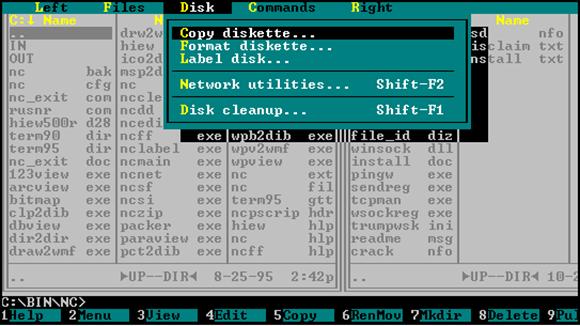

Таким образом, создается система многоуровневого всплывающего меню. Применение такой идеологии обеспечивает удобство ориентировки в системе, имеющей достаточно сложное, многоуровневое меню с множеством выборов. Естественно, что увеличение вложенности и размеров списков выбора, должно иметь разумные границы, которые к счастью имеются в виде ограниченности экранного пространства монитора. В большинстве систем заложена также возможность настройки цветовой палитры по желанию пользователя. В операционной оболочке Norton предлагается выбор гаммы из нескольких стандартных вариантов, в системах фирмы Borland можно создать свою собственную цветовую гамму, вплоть до мельчайших деталей. Примерный вид некоторых экранных объектов приведен на рис.4,5.

Выбор идеологии экранного интерфейса
