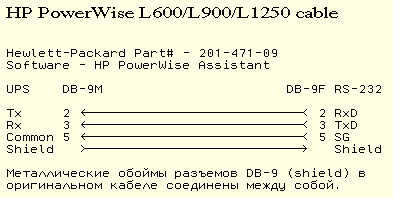

3.8.2 HP PowerWise L600/L900/L1250 cable
Hewlett-Packard Part# - 201-471-09 , Software - HP PowerWise Assistant
3.9 Optiquest/Viewsonic

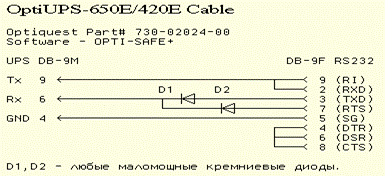

3.9.1 OptiUPS-650E/420E Cable
Optiquest Part# 730-02024-00 , Software - OPTI-SAFE+
3.10 Liebert
3.10.1 UPStation-GXT interface pinout
|
Pin# |
Function |
|
1 |
Low Battery (Optocoupler Collector: +V) |
|
2 |
UPS TxD |
|
3 |
UPS RxD |
|
4 |
Remote ShutDown (+5 12VDC, 10 mA max); on battery operation |
|
5 |
Common |
|
6 |
Remote ShutDown (Short to pin 5); any mode operation |
|
7 |
Low Batery (Optocoupler Emitter: -V) |
|
8 |
Utility/Mains Fail (Optocoupler Emitter: -V) |
|
9 |
Utility/Mains Fail (Optocoupler Collector: +V) |
Maximum voltage and current on pins 1,7,8,9 shall be 80 VDC, 10.0 mA max

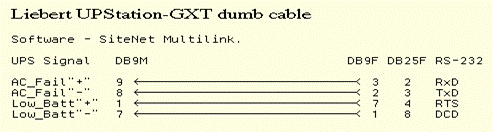

3.10.2 UPStation-GXT dumb cable
Software - SiteNet Multilink.
3.11 Invertomatic-Victron (IMV)

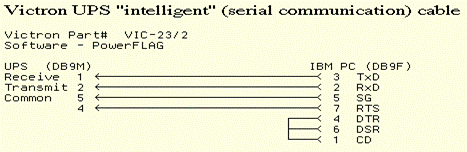

3.11.1 Victron UPS "intelligent" (serial communication) cable
Victron Part# VIC-23/2 , Software - PowerFLAG

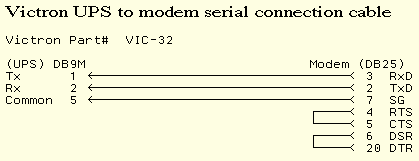

3.11.2 Victron UPS to modem serial connection cable
Victron Part# VIC-32

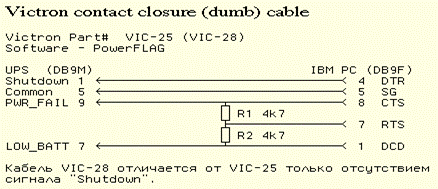

3.11.3 Victron contact closure (dumb) cable
Victron Part# VIC-25 (VIC-28) , Software - PowerFLAG
Кабель VIC-28 отличается от VIC-25 только отсутствием сигнала "Shutdown". Этот кабель также может быть использован для pаботы с WinNT UPS Service в конфигуpации: Power_Failure - Negative, Low_Battery - Negative, UPS_Shutdown - Positive.

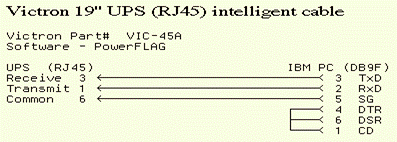

3.11.4 Victron 19" UPS (RJ45) intelligent cable
Victron Part# VIC-45A , Software - PowerFLAG

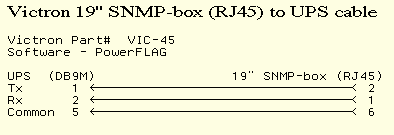

3.11.5 Victron 19" SNMP-box (RJ45) to UPS cable
Victron Part# VIC-45 , Software - PowerFLAG
