Лабораторная работа №1

Тема: Топология сети

Термин топология сети обозначает физическое расположение компьютеров, кабелей и других сетевых компонентов.

Топология шина

При топологии шина компьютеры соединены одним кабельным сегментом, называемым магистралью, к которому подключаются все компьютеры сети.

Посылка сигналов (взаимодействие ПК)

Компьютер адресует данные всем компьютерам сети, но принимают данные только тот компьютер, которому были посланы данные. В каждый момент времени передачу может вести только один компьютер.

Отражение сигнала.

Поскольку рассылка сигнала заполняется по всей сети одновременно, сигнал перемещается от одного конца кабеля к другому. Если сигнал не погасить, он отразившись разрушит данные в сети.

Терминатор.

Для предотвращения явления отражения сигнала на каждый свободный конец кабеля устанавливается терминатор.

Выноска 3 (без границы): Терминатор

Шина является пассивной топологией. Компьютеры находятся в режиме прослушивания, они не передают данные дальше и не усиливают сигнал. В случае выхода из строя одного из компьютеров вся сеть продолжает работать. При разрыве кабеля или от соединение одного из концов возникает явление отражения сигнала, но при этом все компьютеры продолжают работать в автономном режиме.

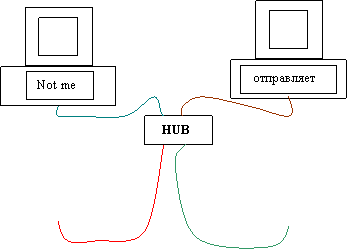

Топология звезда

Топология звезда отличается от топологии шина тем что все компьютеры подключены сегментами кабеля к централизованному компоненту (HUB). Сигнал посланный компьютером проходит через концентратор к компьютеру назначения.

При посылки сигнала одним компьютером рассылается через конденсатор ко всем компьютерам.

В случае выхода из строя одного из компьютеров остальные компьютеры продолжают работать в сети.

В случае выхода из строя конденсатора компьютеры работают в автономном режиме, работа сетевых сервисов прекращается.

Получает

Топология кольцо

Объединяет в компьютеры в логическое кольцо, сигнал перемещается по кольцу в направлении часовой стрелки и проходит через каждый компьютер. В отличие от пассивной топологии каждый компьютер усиливает сигнал и передает его дальше

В действительности компьютер находится с помощью сегментов кабеля, к концентратору сигнал посланный компьютеру передатчиком для того чтобы достичь компьютер получатель проходит через HUB, прежде чем достигнуть получателя. Подключение компьютера очень похоже на “звезду”, но сигнал перемещается по логическому кольцу.

Перемещение маркера:

Сигнал перемещаемый по кольцу называется маркером.

Маркер (свободный) перемещается по кольцу до тех пор, пока не встретит компьютер желающий передать данные. Передающий компьютер добавляет к маркеру информацию с адресом получающего и передаваемого ПК. Далее маркер перемещается до тех пор, пока не встретит компьютер получатель, после чего данные из маркера копируется на ПК- получатель. Цикл повторяется до тех пор, пока все данные не будут переданы. В случае выхода из строя ПК концентратор автоматически обнаруживает неисправную машину и исключает ее из логического кольца. Но при этом работа сети продолжается.

Комбинированные топологии

Топология звезда-шина:

В настоящие время большинство сетевых топологий являются комбинациями шины, звезды и кольца. Топология звезда-шина несколько сетей построенных на топологии звезда объединяется линейной шиной.

HUB

HUB

HUB
