При выходе из строя одного ПК все остальные продолжают работать. При выходе из строя концентратора все подключенные к нему ПК продолжает работу.

Лабораторная работа №2

Тема: Сетевые адаптеры

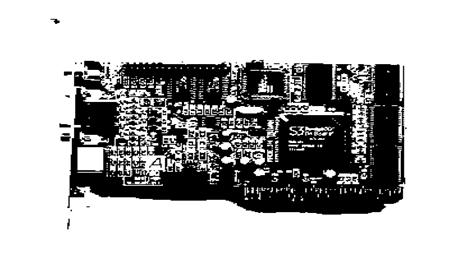

Сетевой адаптер является физическим интерфейсом м/у ПК и сетевым кабелем. Выполняет сетевые функции.

1) Подката вливает данные для передачи в сетевой кабель.

2) Передает данные другому ПК.

3)

Memorysocket- гнездо для установки модуля памяти, для временного хранения информации.

Кабельные конек торы (RJ-45;AUI;BNC)- гнезда для подключения сетевого кабеля. Позволяют физически подключить сетевой кабель к адаптеру. На данной плате установлено 3 коннектора.

Busconnectors-разьем для подключения к шине ПК через слот расширения PCI.

Jumpers-это DIP switches (перемычки или переключатели), используется для управления параметрами конфигурации сетевого адаптера. Эти параметры изменяются в зависимости от ПК и сети.

Установка сетевого адаптера:

1) Отключить ПК от сетевой розетке.

2) Отключить все кабеля.

3) Открыть корпус

4) Если на плате имеются переключатели установить необходимо параметры конфигурации, используя инструкцию по эксплуатации компьютера и сетевого адаптера .

5) Установить сетевой адаптер в свободный слот расширения.

6) Закрыть корпус, подключить все кабели.

Коннекторы и кабельные системы.

Существуют 2 основных типа трансивера внутренний и внешний. Оборудование для подключения к толстому коаксиальному кабелю: для его подключения используется специальное оборудование “Зуб вампира”

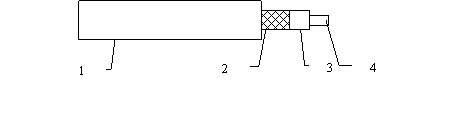

Строение коаксиального кабеля:

1123

1

1) Внешняя оболочка.

2) Оплетка из медных проводов

3) Изоляция.

4) Проводящая жила.

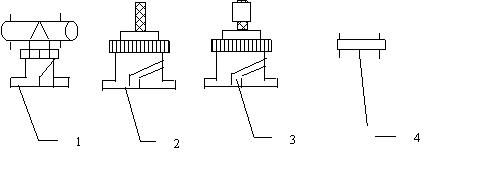

Коннектор использующееся для подключения:

1) BNC терминатор.

2) BNC Т коннектор.

3) BNC коннектор.

4) BNC баррелконнектор.

Схема подключения к сетевому адаптеру:

Устройство кабеля витая пара:

Коннектор для подключения витой пары. Для подключения витой пары используется восьми контактовый коннектор RJ-45. Для подключения телефона используется коннектор RJ-11.
