2.2.2.3 Режим снятия изображения сил.

Работа АСМ с использованием обратной связи приводит к увеличению уровня шумов, частичной потере информации о топографии поверхности или ограничению скорости сканирования. В неко­торых случаях оказывается полезным использование режима сканирования при котором обратная связь отключается, положение пьезосканера по Z фиксируется, а регистрируемым сигналом стано­вится непосредственно сигнал расcогласования в фотодиоде. Это режим постоянной высоты (Z=соnst). В этом случае сила прижатия кантилевера к поверхности изменяется в процессе ска­нирования, Однако, если образец достаточно жесткий, получаемое изображение хорошо отражает топографию поверхности. Используя результаты снятия зависимости прогиба кантилевера от рас­стояния между зондом и образцом, можно пересчитать регистрируемый ток в линейные размеры. Однако нужно помнить, что при больших отклонениях от нулевого положения зависимость раз­ностного сигнала рассогласования от перемещения зонда становится нелинейной. Примерный диапазон линейности зависит от кантилевера: чем короче кантилевер, тем меньше диапазон. Динамика отслеживания поверхности в этом режиме ограничена частотными свойствами кантиле­вера, а не обратной связи. Резонансные частоты кантилеверов значительно выше характерной час­тоты обратной связи, которая составляет единицы килогерц. Это дает возможность сканировать с более высокими скороcтями

1.2.2.4 Режим регистрации ошибки обратной связи.

Ошибка обратной связи, возникающая при сканировании в режиме топографии, содержит допол­нительную информацию о топографии. Она может быть использована для более точного восста­новления рельефа.

Однако этот режим можно рассматривать как промежуточный между режимом постоянной силы и постоянной высоты, если отрегулировать скорость отработки обратной связи так, чтобы она от­слеживала пологие изменения рельефа и не успевала отслеживать крутые. Тогда во время пересечения зондом небольших неоднородностей сканирование будет происходить при почти постоян­ной длине пьезосканера. В результате на изображении будут слабо проявляться медленные изменения рельефа и с высоким контрастом - резкие. Это может быть полезно для отыскания мелких неоднородностей на большом поле на фоне крупных пологих особенностей рельефа.

1.2.2.5 Измерение боковых сил

Во время сканирования по +Х или -X возникает дополнительная крутильная деформация кантиле­вера. Она обусловлена моментом сил, действующих на острие иглы. Угол кручения при неболь­ших отклонениях пропорционален боковой силе. Измерительная система микроскопа позволяет регистрировать кручение кантилевера. Луч лазера, отраженный от кантилевера, получает в этом случае дополнительное смещение в боковом направлении (Рис.6). В этом случае регистрируется сигнал (А+В) - (С+D). Для измерения боковых сил АСМ работает в режиме поддержания посто­янной силы, т.е. как при снятии топографии.

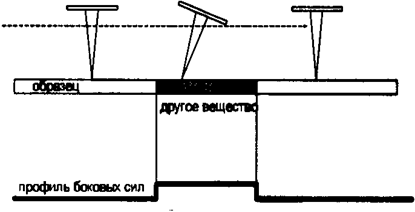

При движении по плоской поверхности, на которой присутствуют участки с разным коэффициан-том трения, угол кручения будет изменяться от участка к участку (Рис.7).

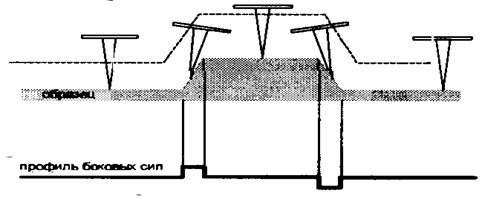

Это позволяет говорить об измерении локальной силы трения. Если присутствует рельеф, то такая интерпретация невозможна (Рис, 8).

Тем не менее, этот вид измерений позволяет получать изо­бражения, на которых хорошо видны мелкие особенности рельефа, и облегчать их поиск. В режиме измерения боковых сил легко получать атомарное разрешениена слюде и некоторых других слоистых материалах.

Следует отметить, что при измерении топографии с атомарным разрешением получается атомар­ный рельеф до нескольких ангстрем, тогда как реальный рельеф составляет доли ангстрема. Такая большая величина рельефа объясняется влиянием крутильной деформации кантилевера из-за неидеальности регистрирующей системы - кручения кантилевера воспринимается как его продоль­ный изгиб. Это возникает например даже при очень небольшом угле поворота фотодиода относи­тельно направления движения луча при продольном изгибе кантилевера.

2.2.3 Вибрационные и модуляционные методы измерений

На базе различных принципов зондовой микроскопии были разработаны многочисленные методы получения информации о свойствах поверхности, использующие вибрацию зонда или образца или модуляцию параметра.

Использование вибрации или модуляции на достаточно высокой частоте позволяет, с одной сто­роны, регистрировать дифференциальные характеристики, поддерживая постоянные средние значения величин, а с другой стороны - значительно уменьшать величины шумов с частотной зависи­мостью 1/f(где f - частота) за счет переноса спектра сигнала из области вблизи 0 Гц в область вы­соких частот.

В числе общих преимуществ отдельных вибрационных методов можно назвать, во-первых, ис­пользование резонансных свойств системы, что позволяет существенно повысить чувствитель­ность по сравнению со статическим измерением, а во-вторых, уменьшение сил взаимодействия, в частности, боковых, между зондом и поверхностью в бесконтактном (полуконтактном) режимах. В СТМ-режиме вибрация образца или иглы позволяет модулировать туннельный зазор и, детек­тируя изменения туннельного тока, получать сигнал dI/dz, дающий информацию о локальной вы­соте потенциального барьера для электронов (локальной работе выхода). Модуляция туннельного напряжения u в СТМ - режиме позволяет регистрировать сигнал dI/dz, определяемый локальной спектральной плотностью состояний.

В АСМ режиме вибрация образца и регистрация амплитуды отклика кантилевера дает информа­цию о локальной жесткости образца. Детектирование амплитуды и/или фазы колебаний кантиле­вера, возбуждаемого ньезоэлементом, позволяет сканировать в бесконтактном и полуконтактном режиме рельеф поверхности даже таких образцов, которые нельзя исследовать в контактном ре­жиме ввиду того, что они легко деформируются или разрушаются иглой кантилевера. Эти режимы позволяют также использовать кантилеверы с тонкими и очень острыми иглами, которые в кон­тактном режиме сами легко разрушаются.

1.2.3.1 СТМ-методы

Режим измерения локальной высоты барьера

В режиме измерения локальной высоты потенциального барьера для туннелирующих элекронов, которую можно с некоторой натяжкой называть локальной работой выхода, сигнал модуляции прикладывается к 2-обкладкам пьезотрубки. Обратная связь в процессе сканирования поддержи­вает низкочастотную составляющую туннельного тока постоянной. При этом регистрируется ам­плитуда высокочастотных колебаний туннельного тока, модуляцией туннельного промежутка из-за вызванных вибраций пьезотрубки.
