Научно-производственное объединение «ПУЛЬС» (Москва) осуще­ствляет разработку, производство, поставку, обслуживание, ремонт и испытание противопожарных ворот, дверей, люков и перегородок. Номен­клатура изделий включает:

1. Противопожарные ворота ВПМ передвижные (откатные) и рас­ пашные с пределом огнестойкости EI 60.

2. Противопожарные двери: ДПМ-01/30 (EI 30) ДПМ-01/30 (EI 30) (остекленная) ДПМ-01/60/1 (EI 60) ДПМ-01/60 (EI 90) ДПМ-02/60 (EI 60) ДПМ-02/60 (EI 60) (двупольная).

3. Люк противопожарный металлический ЛПК-01/60 (EI 60).

4. Остекленная перегородка ОПП (EI 30; EI 60).

4.1. Двери противопожарные металлические ДПМ

Основу конструкции дверей составляет коробка, на которую с помо­щью разъемных регулируемых петель навешивается полотно коробчатого типа. Внутренняя полость полотна (рис. 5.2) заполнена теплоизоляционными мате­риалами, уложенными в порядке и количестве, обеспечивающем нормиро-

70

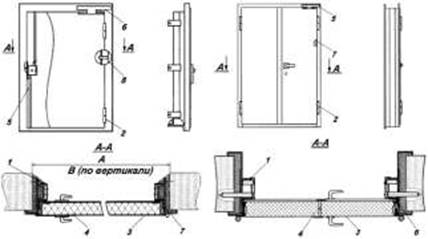

Двери ДПМ одно- и двустворчатые

АиВразмерыпроема

Двери ДПМ одностворчатые: 1 — рама; 2 — петли; 3 — полотно;

4 — термоизоляционные материалы;

5 — ригельный замок; 6 — доводчик; 7 — термоуплотнительная прокладка;

8 — неподвижные ригели.

Двери ДПМ двустворчатые:

1 — рама; 2 — петли; 3 — полотно;

4 — термоизоляционные материалы;

5 — доводчик; 6 — термоуплотнительная

прокладка; 7 — неподвижные ригели.

Рис. 5.2. Примеры конструктивного исполнения противопожарных дверей

71

ванный предел огнестойкости.

Исполнение дверей может быть с угловой или охватывающей короб­кой, правым или левым открыванием полотна.

Противопожарные двери оборудуются:

устройствами для самозакрывания (доводчиками);

устройствами, обеспечивающими автоматическое закрывание при пожаре (доводчиками, электромагнитными фиксаторами, соединенными с системой пожарной сигнализации);

замками «антипаника» — устройствами, обеспечивающими свободное открывание двери изнутри без ключа (противопожарные двери, устанавливаемые на путях эвакуации).

Двери окрашиваются в белый цвет (RAL 9003), покрытие эпок­сидно-полиэфирная порошковая краска или по требованию заказчика.

Основные типоразмеры противопожарных дверей производства НПО «Пульс» приведены в таблице:

Обозначение дверного блока

Размер строительного проема, мм

Размер дверной коробки, мм

Размер проема в свету, мм

(ГОСТ 24698-81)

ширина

высота

ширина

высота

ширина

высота

21-9

900

2100

850

2075

780 (790)

1995 (2040)

21-10

1000

2100

950

2075

880 (890)

1995 (2040)

21-13

1300

2100

1250

2075

1180 (1190)

1995 (2040)

21-15

1500

2100

1450

2075

1380

1995

24-13

1300

2400

1250

2375

1180

2295

24-15

1500

2400

1450

2375

1380

2295

* В скобках даны размеры для дверей марки ДПМ-01/30 (EI 30). Примечание. Объединение также производит противопожарные двери по размерам, представленным заказчиком.

4.2. Ворота противопожарные металлические ВПМ

Ворота противопожарные распашные с калиткой типа ВПП-02/60 предназначены для защиты проемов в ограждающих конструкциях зда­ний и сооружений различного назначения от распространения пожара и его опасных факторов с пределом огнестойкости EI 60.

Ворота рассчитаны на эксплуатацию в отапливаемых помещениях в диапазоне температур от +1 до +40°С, во взрывобезопасных средах.

Ворота состоят из рамы и полотна. Рама изготавливается из сталь­ного листа согнутого в сложный профиль, внутренняя полость профиля в районе притвора заполнена теплоизоляционным материалом. Рама является жесткой конструкцией и одновременно образует наличник. На раму с по­мощью регулируемых петель навешиваются полотна коробчатого типа.
