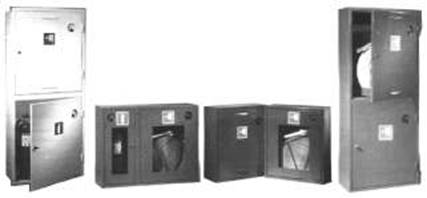

Примечания: 1. Все модели могут изготавливаться без окон.

2. Шкафы моделей 320В и 320Н могут выполняться для 2 рукавов d=51 мм.

3. Габаритные размеры могут изменяться по требованиям заказчика.

4. Изготовитель: НПО«Пульс» (Москва). Тел.: (095) 231-2150; 231-2110.

Рис. А

Рис. В

Рис. С

Рис. D

233

2.4. Содержание сетей противопожарного водоснабжения

В соответствии с ППБ 01 [10, гл. 1] к сетям противопожарного во­доснабжения предъявляются следующие требования:

Сети противопожарного водопровода должны находиться в исправ­ном состоянии и обеспечивать требуемый по нормам расход воды на нужды пожаротушения. Проверка их работоспособности должна осуществляться не реже двух раз в год (весной и осенью).

Пожарные гидранты должны находиться в исправном состоянии, а в зимнее время должны быть утеплены и очищаться от снега и льда. Стоянка автотранспорта на крышках колодцев пожарных гидрантов запрещается. Дороги и подъезды к источникам противопожарного водоснабжения дол­жны обеспечивать проезд пожарной техники к ним в любое время года.

При отключении участков водопроводной сети и гидрантов или уменьшении давления в сети ниже требуемого необходимо извещать об этом подразделение пожарной охраны.

Электродвигатели пожарных насосов должны быть обеспечены бес­перебойным питанием (89).

У гидрантов и водоемов (водоисточников), а также по направлению движения к ним должны быть установлены соответствующие указатели (объемные со светильником или плоские, выполненные с использованием светоотражающих покрытий). На них должны быть четко нанесены цифры, указывающие расстояние до водоисточника (90).

Пожарные краны внутреннего противопожарного водопровода долж­ны быть укомплектованы рукавами и стволами. Пожарный рукав должен быть присоединен к крану и стволу. Необходимо не реже одного раза в год производить перекатку рукавов на новую скатку (91).

В помещениях насосной станции должны быть вывешены общая схема противопожарного водоснабжения и схема обвязки насосов. На каж­дой задвижке и пожарном насосе-повысителе должно быть указано их назначение. Порядок включения насосов-повысителей должен определяться инструкцией.

Помещения насосных станций противопожарного водопровода насе­ленных пунктов должны иметь прямую телефонную связь с пожарной охраной (92).

Задвижки с электроприводом, установленные на обводных линиях водомерных устройств, должны проверяться на работоспособность не реже двух раз в год, а пожарные насосы — ежемесячно. Указанное оборудование должно находиться в исправном состоянии (93).

При наличии на территории объекта или вблизи его (в радиусе 200 м) естественных или искусственных водоисточников (реки, озера, бас­сейны, градирни и т.п.) к ним должны быть устроены подъезды с пло­щадками (пирсами) с твердым покрытием размерами не менее 12x12 м для установки пожарных автомобилей и забора воды в любое время года.

234

Поддержание в постоянной готовности искусственных водоемов, подъездов к водоисточникам и водозаборных устройств возлагается на соот­ветствующие организации (в населенных пунктах — на органы местного самоуправления) (94).

Водонапорные башни должны быть приспособлены для отбора воды пожарной техникой в любое время года. Использование для хозяйственных и производственных целей запаса воды, предназначенного для нужд пожа­ротушения, не разрешается (95).

3. Системы автоматического пожаротушения и сигнализации

3.1. Требования НПБ 110 к защите объектов

Необходимость применения установок пожаротушения и пожарной сигнализации определяется по НПБ ПО, соответствующим СНиП и дру­гим документам, утвержденным в установленном порядке [47, п. 1.1].

В соответствии с НПБ ПО [50] защите подлежат:

а) здания — складов категории В по пожарной опасности с хранением на стеллажах высотой 5,5 м и более, а также высотой два этажа и более; архивов, уникальных изданий, отчетов, рукописей и другой документации особой ценности; для автомобилей; высотой более 30 м (за исключением жилых зданий и произ­ водственных зданий категории Г и Д по пожарной опасности); жилые; одноэтажные из легких металлических конструкций с полимерными горючими утеплителями; по переработке и хранению зерна; общественного и административно-бытового назначения; предприятий торговли; автозаправочные станции (в том числе контейнерного типа), а также палатки, магазины и киоски, относящиеся к ним; культовые здания и комплексы; выставочных павильонов;

б) сооружения — кабельные сооружения электростанций, подстанций, про­ мышленных и общественных зданий; комбинированные тоннели производстве­ нных и общественных зданий; городские кабельные коллекторы и тоннели. Ем­ костные сооружения (резервуары) для наземного хранения ЛВЖ и ГЖ. Пространства за подвесными потолками при прокладке в них воздуховодов, трубопроводов с изоляцией, выполненной из материалов группы горючести Г1-Г4, а также кабелей (проводов), не распространяющих горение (НГ) и имеющих код пожарной опас­ ности ПРГП1 (по НПБ 248), в том числе при их совместной прокладке;

в) помещения — складского назначения; производственные (категорий А, Б, В1-ВЗ); связи; транспорта; общественного назначения;

г) оборудование — окрасочные камеры с применением ЛВЖ и ГЖ; суши­ льные камеры; циклоны (бункеры) для сбора горючих отходов; трансформаторы и реакторы; испытательные станции передвижных электростанций и агрегатов с дизель- и бензоэлектрическими агрегатами, смонтированными на автомашинах и прицепах; стеллажи высотой более 5,5 м для хранения горючих и негорючих мате­ риалов в горючей упаковке; масляные емкости для закаливания.

В общем случае, защите установками пожаротушения и сигнализации подлежат здания, сооружения, помещения и оборудование категорий по пожаровзрывоопасности А, Б, В1 -ВЗ, а также с массовым пребыванием людей.

235

3.2. Требования НПБ 88 к установкам пожарной сигнализации

3.2.1. Порядок выбора пожарных извещателей

Пожарные извещатели пламени следует применять, если в зоне контроля в случае возникновения пожара на его начальной стадии пред­полагается появление открытого пламени (12.2).

Спектральная чувствительность извещателя пламени должна соот­ветствовать спектру излучения пламени горючих материалов, находящихся в зоне контроля извещателя (12.3).

Тепловые пожарные извещатели следует применять, если в зоне контроля в случае возникновения пожара на его начальной стадии пред­полагается значительное тепловыделение (12.4).

Дифференциальные и максимально-дифференциальные тепловые пожарные извещатели следует применять для обнаружения очага пожара, если в зоне контроля не предполагается перепадов температуры, не связан­ных с возникновением пожара, способных вызвать срабатывание пожарных извещателей этих типов. Максимальные тепловые пожарные извещатели не рекомендуется применять в помещениях (12.5):
