Значительные пределы изменения температуры и влажности газов обусловили преимущественное применение для очистки дымовых газов ИРП метода мокрой механической очистки.

Для различных условий размещения предприятий по отношению к жилой застройке требуемая степень очистки дымовых газов ИРП составляет 92—97 %.

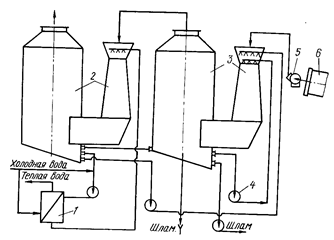

Рис. 3. Схема очистки дымовых газов ИРП:

/ — теплообменник; 2 — струйный газопромыватель второй ступени; 3 — струйный тазо-промыватель первой ступени; 4 — насос; 5 — дымосос; 6 — печь.

Схема очистки дымовых газов ИРП приведена на рис. 3. Очистка газов от взвешенных частиц осуществляется в установке со струйным газопромывателем. Удельный расход орошающей жидкости должен составлять не менее 1,2 л/м3 при давлении подачи жидкости около 800 кПа для достижения степени очистки газов 93—94 % . Температура газов после газоочистки 60—65 °С . Более высокая степень очистки газов ИРП (96—97%) в установке со струйными газопромывателями может достигаться при двух ступенях очистки.

В связи с необходимостью резкого сокращения водопотребления орошающая жидкость должна использоваться повторно или для орошения следует применять отработанную воду из других технологических процессов. На некоторых предприятиях используется схема работы струйного газопромывателя с оборотным орошением и с осветлением циркулирующей жидкости в отделе каустизации. Такая схема может быть применима только при наличии резервного осветлителя и ее использование связано со значительными затруднениями, так как оборотная осветленная жидкость будет иметь рН не менее 11—11,5, при котором могут образовываться отложения карбоната и сульфита кальция в трубах и форсунках.

Рекуперация пыли, уловленной жидкостью из газов, достигается при направлении жидкости, на промывку каустизационного шлама. Без опасности нарушения материального баланса каустизации из цикла циркуляции может откачиваться 20— 25 % жидкости.

Применение для орошения вместо свежей воды конденсата с выпарных станций приводит к выделению Н2S в газы и поэтому нецелесообразно. К такому же отрицательному результату приводит использование в качестве орошающей жидкости слабого белого щелока из каустизации при работе с циркуляцией.

Перспективным направлением для снижения потребления воды мокрой газоочисткой ИРП может быть применение на первой ступени сухой очистки со степенью очистки 80—85 %. В этом случае добавку свежей воды снижают до 0,2 л/м3 газов.

1.3.2. ПЫЛЕУЛАВЛИВАНИЕ В ПРОЦЕССАХ ДЕРЕВООБРАБОТКИ

Пылеулавливание при производстве древесностружечных плит (ДСП). Источники загрязнения атмосферного воздуха в технологии производства ДСП: операции транспортирования, загрузки и выгрузки щепы, сырой и сухой стружки; процессы сушки и сортирования стружки; операция обработки (шлифования) плит. Кроме того, источниками загрязнения воздуха являются операции переработки отходов (стружки, опилок, пыли), которые осуществляются на различных стадиях технологического процесса с целью максимального использования отходов для производства ДСП.

Для транспортирования щепы и стружки применяют механические и пневматические транспортные устройства. В качестве механических устройств используют ленточные и скребковые конвейеры. Образование пыли при таком способе транспортирования незначительно и не превышает 0,1—0,3 % от массы щепы или стружки. Система пневмотранспорта является более компактной, позволяет исключить многочисленные перегрузочные операции, характерные при применении механических транспортных устройств, значительно сократить расходы на обслуживание, уменьшить неорганизованные источники выбросов. К недостаткам пневмотранспортных установок, с точки зрения загрязнения атмосферного воздуха, относятся: необходимость разгрузки транспортируемого материала через циклон (группу циклонов), что приводит к образованию организованных источников выбросов в атмосферу, так как абсолютно полное улавливание в циклоне дисперсной фазы практически не достигается; возможность аварийных выбросов пыли при разрыве пневмопроводов, забивании выпускных отверстий циклонов, переполнении бункеров-сборников; более высокая интенсивность пылеобразования по сравнению с механическим транспортом (до 1 % от 319

Рис. 4. Схема пылеулавливания при производстве ДСП:

1 — приготовление сырой стружки; 2 - линия пневмотранспорта;

3 — циклоны; 4 — сушка стружки; 5 — сортирование стружки;

6 — шлифование готовых плит.

массы щепы или стружки). Следует отметить также значительные энергозатраты на пневмотранспорт.

На рис.4 приведена принципиальная схема пылеулавливания при производстве ДСП при транспортировании щепы и стружки пневмотранспортом. Основными являются три линии приготовления и пневмотранспорта — щепы, сырой и сухой стружки. Транспортируемые материалы подаются в пневмотранспорт барабанными шлюзовыми затворами, винтовыми или камерными питателями; стружка может отсасываться вентиляторами непосредственно из циклонов. Количество воздуха в системе пневмотранспорта определяется условиями транспортировки материалов, исключающими их осаждение в воздуховодах. Скорость воздуха в воздуховодах должна составлять 23—26 м/с для щепы, 16—22 м/с—для стружки, минимальные диаметры воздуховодов составляют для стружки— 125 мм, для щепы— 160 мм.

Для пневмотранспорта щепы и стружки применяются нагнетательные и всасывающе-нагнетательные воздуходувки и вентиляторы. В первом случае в качестве побудителей тяги используются воздуходувки типа ТВ-80-1,6, ТВ-50-1,6 (производительностью соответственно 80 и 50 м3/мин), во втором — вентиляторы высокого давления (до 8000 Па).

Данные по дисперсному составу пыли, содержащейся в транспортируемых щепе и стружке, различны. Применяемые для улавливания щепы из системы пневмотранспорта циклоны Гипродрев выполняют свои основные функции. Однако вследствие выделения пыли из этих циклонов они заменяются на предприятиях на циклоны типа «К». Эти циклоны получили широкое распространение и для улавливания стружки, так как имеющиеся в циклонах типа «Ц» жалюзийные сепараторы имеют склонность к забиванию стружкой. В большинстве случаев достигаемая в циклонах типов «К» и «Ц» степень очистки 96—98 % соответствует требуемым значениям.

Обычно на линиях перекачки стружки пневмотранспортом устанавливают группы циклонов, имеющие общий бункер. Для таких групп необходима внутренняя перегородка в бункере на всю его высоту, так как при остановке одной из линий внутри бункера будут возникать перетоки между циклонами через их выпускные отверстия, отрицательное действие которых аналогично подсосам воздуха из атмосферы в бункер при расположении циклона на всасывающей стороне вентилятора.

Количество газов, поступающих вместе с высушиваемой стружкой из сушилки на циклонную установку, зависит от количества сжигаемого в топке топлива (мазут, древесная пыль, мазут+древесная пыль), количества рециркулирующих газов, влаги, испаряемой из стружки, и плотности газового тракта. Для улавливания сухой стружки и пыли из газов применяют циклоны типов «К» или «Ц», а также другие типы цилиндрических циклонов.
