Элементы управления.

К элементам управления (обслуживания) радиоаппаратурой, устанавливаемым на механизмах и пультах управления, относятся поворотные ручки, маховички и кнопки. При конструировании элементов управления необходимо придавать им такие формы, чтобы они соответствовали естественному положению рук.

В радиоаппаратуре применяют поворотные ручки различных видов и конфигураций. Наиболее удобными являются ручки круглой формы, на цилиндрической или конической поверхности которых делаются скругленные выступы или впадины различных профилей. В радиоаппаратуре наиболее распространены пластмассовые ручки. Широко используются ручки типа «клювик», заостренный носик является указателем положения, в котором находится исполнительное устройство.

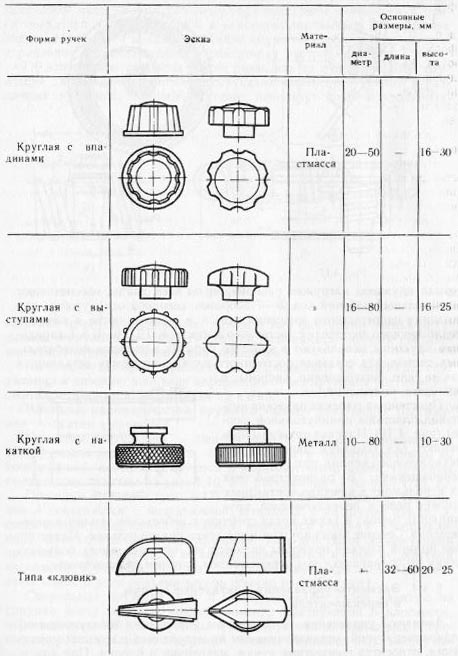

Основные виды ручек показаны в таблице:

Ручки управления выбирают с учетом точности настройки, удобства работы и величины передаваемого момента. Точность настройки зависит от диаметра ручки: чем ручка большего диаметра, тем точнее можно с ее помощью настроить прибор.

Для захвата рукой удобны следующие ручки:

а) захватываемая только двумя пальцами (большим и указательным или средним), должна иметь диаметр не более 10 мм, угол поворота ее за один перехват равен 180° и более;

б) захватываемая тремя вытянутыми пальцами (большим, указательным или средним), должна иметь диаметр от 10 до 16 мм, угол поворота ее за один перехват составляет 100-120;

в) захватываемая тремя согнутыми пальцами (большим, указательным и средним), должна иметь диаметр 35-40 мм, угол поворота ее за один перехват составляет не более 80°;

г) захватываемая всеми пальцами руки, должна иметь диаметр 50-80 мм; угол поворота ее за один перехват составляет приблизительно 90°.

Значения допускаемых моментов, которые можно приложить к различным ручкам, приведены в таблице:

При проектировании механизмов значения моментов необходимо уменьшать в 5-10 раз, для механизмов точной настройки – в 15-20 раз.

Ручки на осях крепятся штифтами или винтами. Штифты обычно затрудняют разборку приборов, поэтому в радиоаппаратуре чаще всего применяют крепление ручек одним или двумя винтами.

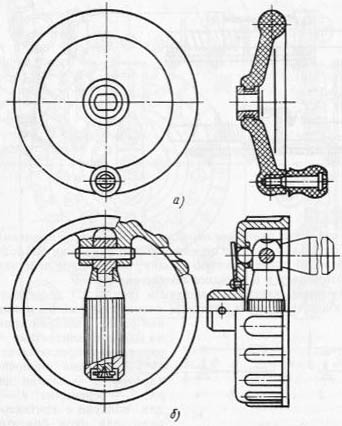

Элементы управления, по внешнему виду аналогичные круглым ручкам с выступами или впадинами, но имеющие диаметр более 50 мм называют маховичками. Они бывают двух видов: без рукоятки и с рукоятками. Маховички без рукояток применяют в тех случаях, когда пределы их поворота составляют не более пяти оборотов, они рассчитаны на захват пальцами рук или ладонью. Обычно их диаметры делают 50-100 мм. Маховички с рукоятками служат для непрерывного вращения, их применяют для удобства настройки радиоаппаратуры, когда валик нужно повернуть на любое количество оборотов, не перехватывая руки, маховички для непрерывного вращения бывают сплошными и со спицами, с постоянной ручкой и откидывающейся.

При конструировании маховичков с ручками необходимо соблюдать следующее правило: ручки должны легко вращаться на своих осях; длина их должна быть не менее 22 мм; откидывающиеся ручки должны четко фиксироваться в откинутом положении. Значения рекомендуемых усилий и скоростей вращения для маховичков указаны в таблице:

Кнопки применяют для прямолинейного перемещения деталей и для поворота рычагов. В радиоаппаратуре обычно используют нажимные кнопки, управляемые одним пальцем. Для того чтобы в процессе нажатия палец оператора не соскакивал с кнопки, рабочую поверхность их делают рифленой или с небольшим углублением. Круглые кнопки, приводящиеся в действие нажатием пальца, должны иметь диаметр 10-25 мм. Иногда кнопки делают квадратными или прямоугольными. Кнопки, имеющие различные назначения, обычно окрашивают в различные цвета.

При проектировании устройств, действующих при нажатии кнопки одним пальцем, необходимо учитывать следующее:

б) для кнопок легкого типа усилие нажатия не более 4,9 Н;

в) для кнопок тяжелого типа усилие нажатия 9,8-29 Н.

Превышение указанных значений вызывает физическую усталость оператора.

Контактные группы и переключатели.

В любой радиоаппаратуре применяют различные коммутационные устройства для включения, настройки и управления аппаратурой.

К коммутационным устройствам, применяемым в РЭА, относятся переключатели с ручкой и механической перестройкой , контактные группы.

В зависимости от приложенных усилий переключатели бывают нажимные, перекидные и поворотные.

К нажимным переключателям относятся различные кнопки и клавиши, работающие на включение, выключение или переключение. Например, при помощи кнопок и клавишей производят переключение диапазонов приемника, включение определенных станций, подключение звукоснимателя и т.д.

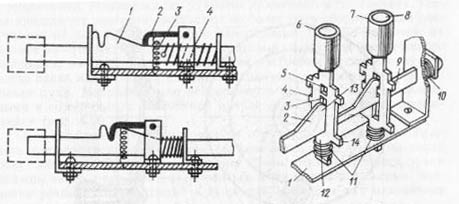

Кнопочные (клавишные) механизмы, имеющие обычно от 2 до 20 кнопок (клавиш), удобны в тех случаях, когда, нажимая на кнопку, фиксируют ее положение, а нажимая на другую - автоматически сбрасывают нажатую ранее.
