Принцип работы механизма кнопочного переключателя показан на рисунке.

При нажатии на кнопку переключателя планка 1 своим выступом приподнимает скобу 2, которая затем под действием пружины 3 попадает в вырез планки и остается в этом положении. Скоба 2 расположена над всеми планками переключателя, поэтому при нажатии на любую из остальных кнопок переключателя она снова приподнимается и освобождает ранее нажатую кнопку, которая под действием пружины 4 возвращается в исходное положение.

Конструктивно кнопочный механизм представляет собой шестикнопочный переключатель, смонтированный на прямоугольной раме, которой прикреплена плита с контактами. В конструкцию переключателя входят: 1 – рама кнопочного механизма; 2 – планка фиксатора; 3 - перемычка; 4 – выступ для ползуна с контактом; 5 – окно для зуба фиксатора; 6, 7 – кнопки; 8 – светомасса; 9 – выступ для передвижения бланкера; 10, 11 – пружины; 12 – стержень; 13 – зуб планки фиксатора; 14 –выступ для передвижения кулачка.

Стержень 12 имеет в средней своей части окна, через которые проходит общая планка 2, фиксирующая зубом 13 нажатую кнопку.

При нажатии на любую кнопку перемычка ее стержня воздействует на скос зуба планки фиксатора 13 и отодвигает планку 2 влево. Кнопка фиксируется в нужном положении зубом 13. При этом ползун с контактом на выступе стержня 12 опустится вниз и замкнет нужную цепь канала настройки.

При нажатии на другую кнопку нажатая ранее освобождается и контакты, принадлежащие ей, размыкаются.

Перекидные переключатели (тумблеры) широко применяют в различной РЭА для включения аппаратуры и переключения различных режимов.

Поворотные бывают галетные и пакетные, выпускаемые с различным числом положений.

К коммутационным устройствам, перестраиваемым различными механизмами, относятся контактные группа и переключатели.

Контактные группы делятся на одно- или двухконтактные, реже многоконтактные. Эти группы бывают с нормально замкнутыми контактами, когда под действием силы происходит разрыв электрического контакта; с нормально разомкнутыми контактами, когда под действием силы замыкается электрический контакт; с переключающимися контактами, когда под действием силы размыкается нижний электрический контакт и замыкается верхний.

Для получения контактного давления в контактных группах применяют следующие два варианта:

а) пружина 1 заранее изгибается на величину f и после контактирования с ответным контактом 2 выпрямляется, создавая определенное контактное давление Fк;

б) пружина 3 имеет прямую форму и после контактирования с ответным контактом 4 изгибается на величину f, создавая определенное контактное давление Fк.

Переключатели с механической перестройкой представляют собой ответственные коммутационные устройства, которые должны удовлетворять следующим требованиям: иметь малый момент вращения, так как с увеличением его увеличивается мощность электродвигателя и растут масса и габариты механизма; выдерживать большое число переключений; иметь надежный контакт в течение всего срока службы.

Рассмотрим некоторые конструкции переключателей, применяемых в различных механизмах.

Для уменьшения износа рабочих контактов 2 и3 применено кольцо 5 с впадинами, по которому скользит стальной сухарь 1. Контакты 2 и 3 замыкаются только тогда, когда сухарь 1 опустится во впадину кольца 5. Съем тока с подвижного ползунка 4 происходит через кольцо 6.

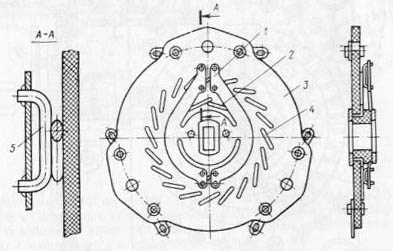

На плате 3 расположены 20 рабочих проволочных контактов 4 и четыре контакта 2, представляющих собой общий токосъем. На ползунке 1 закреплены два проволочных контакта 5, расположенных под углом к рабочим контактам.

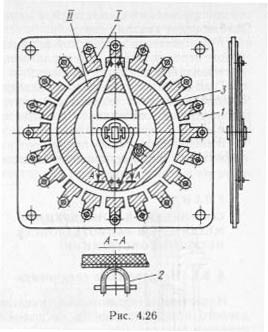

На плите 1 печатным способом нанесены 20 контактов I и кольцо П, по которому скользят проволочные контакты 2 , закрепленные на ползунке 3.

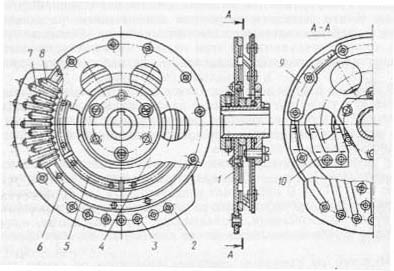

Для механизмов дистанционной настройки, имеющих большое количество фиксированных положений (более 20), применяют переключатели с уменьшенным числом контактов. Такой переключатель на 66 положений показан на рисунке. Он представляет собой фактически два переключателя. Первый переключатель состоит из контактного кольца 1 и шести секторов 5, расположенных на неподвижной плате 2. На подвижной плате 4 размещен сдвоенный пружинный контакт 10, с помощью которого находится заданный сектор. Второй переключатель состоит из сектора 6 и одиннадцати контактов 7 и 8, расположенных в пределах одного сектора 5. На подвижной плате 4 находится шесть пружинных контактов 9, с их помощью находится соответствующий контакт внутри сектора.

В соответствии с поданной командой механизм, приводящий в движение переключатель, останавливается тогда, когда контакт 10 замыкает заданный сектор, а контакт 9 – заданный контакт из одиннадцати, при этом коммутация происходит через соответствующее реле. Подпайка внешних цепей производится к пистонам 3, они печатными проводниками соединяются с соответствующими секторами и контактами.

В механизмах также применяют различные стандартные микровыключатели, которые приводятся в действие рычагами и кулачками.
