п.3.5.1. Главная передача. Главная передача увеличивает крутящий момент и изменяет его направление под прямым углом к продольной оси автомобиля, передавая на дифференциал и обеспечивая плавность и бесшумность работы. Главная передача состоит из пары конических шестерён, оси которых пересекаются под углом 90о . Малая ведущая шестерня 9 соединяется с карданным валом, а большая ведомая 12 – с коробкой дифференциала и через него с полуосями. Ведомая шестерня установлена на коробке сателлитов и болтами закреплена к её фланцу. Ведущая шестерня установлена на двух подшипниках: с одной стороны – сдвоенный конический (передний) 10, с другой радиальный, с цилиндрическими роликами (задний) 4. Фланец ведущей шестерни крепится гайкой 7. Двоенный конический подшипник регулируется прокладками 8. Между торцом наружного кольца сдвоенного конического подшипника и буртом картера установлено регулировочное кольцо 5 положения ведущей шестернёй.

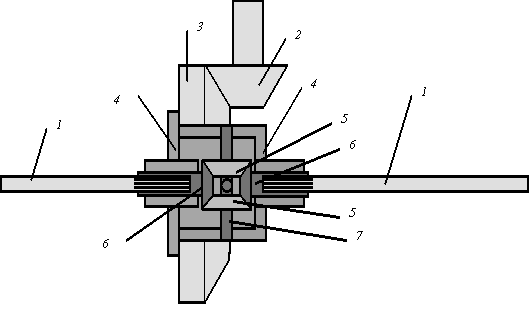

1 - полуось со шлицами ; 2 - коническая зубчатая шестерня главной передачи; 3 -Зубчатое колесо главной передачи ; 4 - коробка дифференциала;

5- сателлиты ; 6 - полу осевые зубчатые колеса;7-крестовина

Рис.4. Главная передача и дифференциал автомобиля.

Для уменьшения размера главной передачи ось ведущей шестерни располагают ниже оси ведомой. В этом случае изменяются форма зубьев и характер зацепления, а сами шестерни становятся более прочными. Такая главная передача называется гипоидной, она позволяет снизить пол кузова автобуса и существенно повысить износостойкость шестерён.

п.3.5.2. Дифференциал. Дифференциал передаёт крутящий момент от главной передачи к полуосям и позволяет им вращаться с разной скоростью при повороте автомобиля и на неровностях дороги.

На автобусе применяется шестерёнчатый дифференциал, который состоит из полуосевых конических шестерён с четырьмя сателлитами. Шестерни полуосей имеют сменные упорные шайбы 11. Дифференциал установлен на двух конических подшипниках 2. Между торцами коробки сателлитов и внутренними кольцами подшипников дифференциала установлены регулировочные прокладки 3.

п.3.5.3. Полуоси. Полуоси передают крутящий момент от дифференциала к ступицам ведущих колёс. По своей конструкции полуоси делятся на полуразгруженные и полностью разгруженные по типу расположения опорного колёсного подшипника. Учитывая, что ведущие колёса должны в определённых условиях вращаться с неодинаковой частотой, крутящий момент от дифференциала к колёсам должен передаваться через две отдельные полуоси. Каждая полуось соединена с сателлитами дифференциала при помощи полуосевых шестерён.

1-колесо; 2-подшипники; 3-кожух полуоси;4- полуось;5-ступица колеса.

Рис. 5. Устройство полуоси .

Полуоси изготовлены как одно целое с фланцами, к которым крепятся диски колёс и тормозные барабаны. Внутренний конец полуоси имеет шлицевую поверхность, которая входит в зацепление с внутренними шлицами полуосевой шестерни дифференциала. Наружный конец каждой полуоси опирается на шариковый подшипник, запрессованный в кожух полуоси.

п.3.5.4. Колёсный редуктор. Автобус УАЗ-452В является автомобилем повышенной проходимости, поэтому они снабжены ведущими передними и задними мостами. Основным конструктивным отличием ведущих мостов является применение колёсных редукторов в мостах автомобилей, что позволяет увеличить дорожный просвет до 300 мм. Схема колёсного редуктора приведена на рисунке 6.

1 2 3 4 5 6

8 7

Рис. 6. Схема колёсного редуктора.

Ведущая шестерня 3 колёсного редуктора установлена на шлицевом конце полуоси 1 и зацеплена с внутренними зубьями ведомой шестерни 4. Последняя соединена с ведомым валом 7 колёсного редуктора, передающим крутящий момент на ступицу 8 колеса. Колесо установлено на подшипниках 6 на корпусе 5 редуктора, соединённого с кожухом 2 полуоси. Кожух является частью балки заднего моста.

3.6. ПЕРЕДНИЙ МОСТ.

Передний мост автомобиля – ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста, за исключением маслоотражательного кольца ведущей шестерни, имеющего правую резьбу и клеймо “П”.

К кожуху 2 полуоси пятью болтами крепится шаровая опора 6 с запрессованными в неё втулками 30 шкворней. На шаровой опоре с помощью двух шкворней 9 установлен корпус 7 поворотного кулака. Шкворни поворотного кулака устанавливаются с предварительным натягом, величина которого составляет 0,02-0,10 мм. От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами 11. Для удержания смазки в корпусе поворотного кулака и предохранения её от загрязнения на шаровой опоре установлен сальник, состоящий из внутренней обоймы 32, наружного уплотнительного кольца 36, кольца-перегородки 33, войлочного уплотнительного кольца 35 и наружной обоймы. Сальник закреплён болтами на корпусе поворотного кулака. Для предотвращения перетекания смазки из картера главной передачи в поворотный кулак внутри шаровой опоры имеется самоподжимной резиновый сальник 3 в металлической обойме.

Внутри поворотного кулака установлен шарнир равных угловых скоростей. Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними. Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика. В центральных гнёздах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шайбой 37. Внутренняя ведущая вилка шарнира соединена шлицами с полуосевой шестернёй дифференциала. На ведомом конце кулака шарнира установлено устройство для отключения передних колёс автомобиля, которое состоит из подвижной муфты 18, установленной на шлицах, и болта 19 с пружиной и шариком. Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца 17, закреплённого болтами к ступице колеса.

Техническое обслуживание переднего моста при эксплуатации автомобиля заключается в проверке уровня смазки и замене её в сроки, предусмотренные картой смазки, а также в периодической проверке затяжки всех резьбовых соединений, проверке зазоров в шкворневом соединении, регулировке подшипников, зацепления шестерён, схождения колёс.

4. РУЛЕВОЕ УПРАВЛЕНИЕ.

Рулевое управление предназначено для обеспечения движения автомобиля по заданному водителем направлению. Рулевое управление представляет собой рулевой механизм с рулевым колесом и рулевым приводом.
