1 - передний тормозной механизм;2 - впускная труба; 3 - запорный клапан;4 - лампа сигнализатора;5 - сигнализатор неисправности гидропривода;6 - главный цилиндр; 7 - наполнительный бачок;8 - воздушный фильтр;9 - задний тормозной механизм;10 - задний гидровакуумный усилитель; 11 - передний гидровакуумный усилитель

Рис.8 Схема гидропривода двухконтурной тормозной системы автомобиля.

Одноконтурные приводы обладают существенным недостатком, в случае повреждения какого-либо соединения давление снижается во всем приводе, нарушается работа тормозных механизмов всех колес. Поэтому на автомобилях выпуска после 1987 года применяется двухконтурный тормозной привод. Его отличием является то ,что тормозной гидравлический привод разделен на два контура. Первый контур приводит в действие передние тормозные механизмы а второй - задние. Управление осуществляется одной педалью .Снижение давления в одном из контуров не приводит к выходу из строя второго контура. Нажатие на педаль перемещает поршни переднего и заднего контуров в главном тормозном цилиндре 6. Перемещение поршней повышает давление тормозной жидкости в трубопроводах обеих контуров ,которое передается в гидровакуумные усилители 10 и 11 и затем к передним 1 и задним 9 тормозным механизмам. Увеличение давления на педаль тормоза закрывает клапан в гидровакуумном усилителе через который сообщаются камеры над диафрагмой и под ней. Так как камера над диафрагмой через воздушный фильтр 8 сообщается с атмосферой, а камера под диафрагмой через запорный клапан 3 с впускной камерой двигателя 2,то разрежение под диафрагмой, под действием атмосферного давления вызывает перемещение диафрагмы с укрепленным на ней толкателем в результате чего давление тормозной жидкости передаваемое к тормозным механизмам усиливается. При отпускании педали давление жидкости на клапан управления уменьшается, в результате полости в гидровакуумном усилителе сообщаются между собой ,давление выравнивается и диафрагма, под действием пружины возвращается в исходное положение, толкатель с поршнем освобождает клапан и жидкость, вытесняемая из тормозных цилиндров под действием стягивающих пружин ,возвращается в главный тормозной цилиндр растормаживая колеса. Наполнительный бачок 7 ,при необходимости компенсирует потери тормозной жидкости в обеих контурах и препятствует попаданию в систему воздуха.

6. РАСЧЁТ И ПОСТРОЕНИЕ ВНЕШНИХ

СКОРОСТНЫХ ХАРАКТЕРИСТИК ДВИГАТЕЛЯ

6.1. Мощность двигателя вычисляется по формуле Лейдермана:

Nex= Ne max * [ A *nex /nN + B * (nex /nN)2 - C * (nex /nN)3],

где А=В=С=1 — коэффициенты для карбюраторного двигателя;

Ne max — максимальная мощность двигателя ( Ne max = 55,2 кВт ) ;

nex — некоторые выбранные значения частоты вращения коленчатого вала двигателя в минуту (для точности вычислений разобьём максимальное значение на интервалы по 800 об/мин ) ;

nN – максимальное значение частоты вращения коленчатого вала двигателя ( nN =4000 об/мин ) .

Произведём вычисления мощности двигателя при выбранных значениях частоты вращения коленчатого вала двигателя в минуту.

Ne1= 55,2 * [ 1* 800/4000 + 1* ( 800/4000 )2 - 1* ( 800/4000 )3 ] = 12,8 кВт

Neх= 55,2 * [ 1* 4000/4000 + 1* ( 4000/4000 )2 - 1* ( 4000/4000 )3 ] = 55,2 кВт

6.2. Крутящий момент двигателя рассчитаем по формуле:

Mex = 9550* Neх/ nex ,

где Neх – значения мощности;

nex — некоторые выбранные значения частоты вращения коленчатого вала двигателя в минуту.

Mex = 9550 * 12,8 / 800 = 152,9 Н*м

.

Mex = 9550* 55,2 / 4000 = 131,79 Н*м

6.3. Удельный эффективный расход топлива для выбранных значений частоты вращения коленчатого вала двигателя вычислим по формуле:

qex = qeN * [1,55 - 1,55 * nex /nN + (nex /nN)2 ] г/кВт*ч ,

где q еN — максимальный удельный эффективный расход топлива;

nex — некоторые выбранные значения частоты вращения коленчатого вала двигателя в минуту;

nN – максимальное значение частоты вращения коленчатого вала двигателя .

qe1 = 230 * [1,55 - 1,55 * 800 / 4000 + (800 /4000)2 ] = 294,4 (г/кВт*ч)

.

qex = 230 * [1,55 - 1,55 * 4000 / 4000 + (4000 /4000)2 ] = 230 (г/кВт*ч)

Результаты всех вычислений занесем в таблицу.

ТАБЛИЦА 3. Результаты внешних скоростных характеристик: мощности, крутящего момента, удельного эффективного расхода топлива.

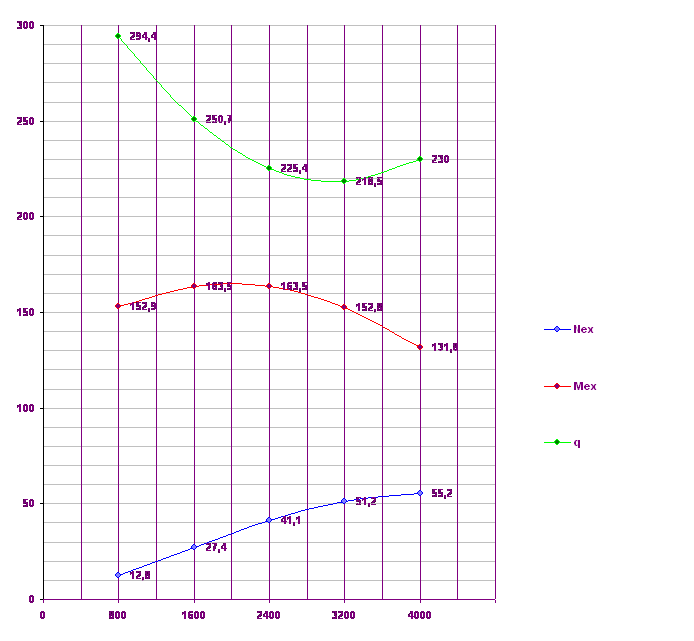

По данным таблицы строим графики функциональной зависимости мощности двигателя, крутящего момента и удельного эффективного расхода топлива от частоты вращения коленчатого вала двигателя на рисунке 9.

Рис.9. Графики внешних скоростных характеристик автомобиля УАЗ-452В.

7. РАСЧЕТ И ПОСТРОЕНИЕ ХАРАКТЕРИСТИК ТРАНСМИССИИ АВТОМОБИЛЯ.

7.1. Скоростную характеристику агрегатов трансмиссии найдём по формуле:

Vax = 0,105 * nex * rс / Uтр м/с ,

¤ где rc =0,5* Do + Вш *(1 –l ш) м ;

rc – свободный радиус колеса;

Do – диаметр обода колеса;

Вш – высота профиля шины в свободном состоянии (данные возьмём из таблицы 2) ;

l ш – коэффициент радиальой деформации шины , равный 0,1-0,16 для стандартных и широкопрофильных шин и 0,2-0,3 для арочных машин и пневмокатков.

(Все данные и обозначения для расчета этой формулы взяты из §.28 [5] ).

¤¤ Значения rc при максимальной допустимой нагрузке стандартизированы. Приближённо rc можно определить по цифрам обозначения шин:
