-4.9…+4.9 В в параллельный двоичный код.

В состав ИС входят ЦАП, компаратор напряжения, регистр последовательного приближения (РПП), источник опорного напряжения (ИОН), генератор тактовых импульсов (ГТИ), выходной буферный регистр с тремя состояниями, схемы управления.

Выходные каскады с тремя состояниями позволяют считывать результат преобразования непосредственно на шину данных микропроцессора, по уровням входных и выходных логических сигналов сопрягаются с транзисторно-транзисторной логикой (ТТЛ) схемами. В измерительных системах выходной ток цифро-аналогового преобразователя (ЦАП) сравнивается с током входного резистора от источника питания (ИП) и формируется логический сигнал регистра последовательного приближения (РПП). Стабилизация разрядных токов цифро-аналогового преобразователя (ЦАП) осуществляется встроенным источником опорного напряжения (ИОН). Тактирование регистра последовательного приближения (РПП) обеспечивается импульсами встроенного генератора тактовых импульсов (ГТИ). Установка регистра последовательного приближения (РПП) в исходное состояние и запуск его в режим преобразования производится по внешнему сигналу “гашение и преобразование”. По окончанию преобразования аналого-цифровой преобразователь (АЦП) вырабатывает сигнал “готовность данных ” и информация из регистра последовательного приближения (РПП) поступает на цифровые выходы через каскады с тремя состояниями.

Корпус : металлокерамический типа 23818-1, масса не более 2.5 г.

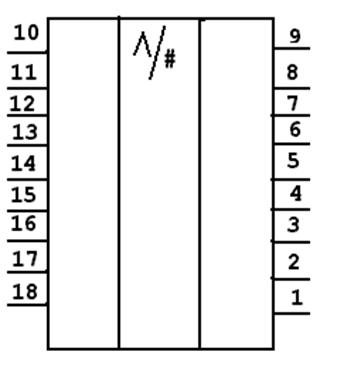

Назначение выводов :

1 – девятый разряд

2 – восьмой разряд

3 – седьмой разряд

4 – шестой разряд

5 – пятый разряд

6 – четвёртый разряд

7 – третий разряд

8 – второй разряд

9 – первый разряд

10 – напряжение питания

11 – гашение и преобразование

12 – напряжение питания

13 – аналоговый

14 – аналоговая “земля”

15 – управление сдвигом нуля

16 - цифровая “земля”

17 – готовность данных

18 – десятый разряд (младший)

Электрические параметры:

Номинальное значение питания:

Uп1 5 В±5%

Uп2 -15 В±5%

Напряжение смещения нуля на входе -0.3…+0.3% ПШ

Выходное напряжение высокого уровня ≤ 2.4В

Выходное напряжение низкого уровня ≥ 0.4В

Ток потребления в режиме “гашение”

При Uп1 ≤ 10мА

Uп2 ≤ 18мА

Входной ток высокого (низкого ) уровня, мкА -40…+40

Ток утечки на выходе, мкА -40…+40

Время преобразования, мкс ≤30

Нелинейность -0.1…+0.1% П

Дифференциальная нелинейность -0.1…+0.1% ПШ

Абсолютная погрешность преобразования

в конечной точке шкалы -0.2…+0.2% ПШ

ПШ – от полной шкалы

Микропроцессорная система.

Микропроцессорная система предназначена для управления аналого-цифровым преобразователем (АЦП), приёма с него информации в виде цифрового кода, её обработки, хранения и вывода на индикаторное устройство и для управления внешним устройством через интерфейс связи.

В качестве микропроцессорной системы выбрана микросхема 8-разрядной однокристальной ЭВМ с РПЗУ КМ1816ВЕ751А

Это позволяет получить лучшие массогабаритные показатели прибора, более высокую надёжность и меньшее энергопотребление. Это возможно благодаря тому, что микросхема объединяет в себе все узлы, необходимые для автономной работы:

- центральный 8-разрядный процессор

- память программ объёмом 4 Кбайт с возможностью увеличения до 64 Кбайт за счёт подключения внешних микросхем памяти

- память данных объёмом 128 байт с возможностью увеличения до 64 Кбайт

- четыре 8-разрядных программируемых порта ввода-вывода, отдельные выводы которых могут выполнять специализированную функцию

- два 16-байтовых многорежимных таймера / счётчика

- система прерываний с пятью векторами и двумя уровнями

- последовательный интерфейс

- тактовый генератор

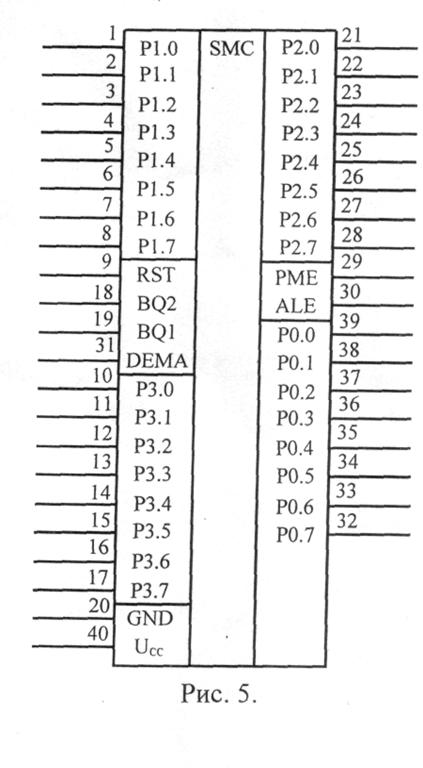

Условное обозначение микросхемы КМ1816ВЕ751А:

Рис. микросхемы.

Рис. микросхемы.

Назначение выводов.
