СБОРОЧНОЕ ПРОИЗВОДСТВО

ВВОДНАЯ ЧАСТЬ

Микросхема К425НК1

Микросхема интегральная К425НК1 предназначена для работы в блоке управления экономайзера автомобиля, изготавливаемого для народного хозяйства.

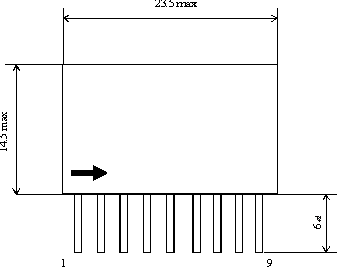

Рис. 4. Схема расположения выводов

Нумерация выводов показана условно.

Ключ “=>” показывает направление отсчета выводов.

масса не более 3г.

Табл. 5 . Назначение выводов.

Табл. 6. Основные электрические параметры (при температуре 25±100С).

МАРШРУТ ИЗГОТОВЛЕНИЯ МИКРОСХЕМ К425НК1

Эти схемы изготавливаются по толстопленочной технологии.

1. Промывка чистых плат в деионизованной воде в УЗ поле с порошком.

2. Термообработка при температуре 600 — 700ОС.

3. Нанесение первой стороны проводников с проверкой совмещения под микроскопом. Пасты — ПП3, содержащие серебро, палладий, органику.

4. Вжигание при температуре 625 — 740ОС.

5. Нанесение второй стороны проводников. Пасты — ПП1.

6. Вжигание при той же температуре ( предварительное вжигание ).

7. Нанесение проводников с торцевой стороны на полуавтомате с целью соединения сторон.

8. Окончательное вжигание проводников при температуре 800 — 865ОС.

9. Нанесение резистивного слоя на полуавтомате на маске. Состав пасты — окись Ag, Pd, органика.

10. Вжигание резистивной пасты при температуре 700 — 750ОС.

11. Подгонка лазерным лучом (установки “Темп”)

12. Измерение резисторов, контроль внешнего вида.

13. Пайка в электронагревательном устройстве в воздушной среде.

Эта операция предусматривает пайку навесных элементов с помощью паяльной лампы на автоматической линии пайки. Здесь закладывается качество. От того на сколько качественно проведена пайка зависит качество и надежность схем. Паста наносится трафаретной печатью через трафарет. Нанесенные элементы ставят автоматически путем захвата их из бункера и установки на место. Температура плавления — 200-220ОС. Здесь не допускается смещение кристаллов, неправильная ориентация кристаллов, прокрасы пасты.

14. Промывка в органическом растворителях в УЗ поле.

Операция предназначена для отмывки плат с навесными элементами от флюса. Промывка ведется в трех ваннах с предварительной замочкой в течении 3 минут с последующей обработкой в УЗ поле в течении 2 — 3 минут в каждой из трех ванн. Затем схемы высушиваются под вытяжкой. При выполнении данной операции необходимо строго выполнять требования безопасности. Не допускается соприкосновение ТХЭ с нагретыми металлическими предметами во избежании образования удушающих газов (фосген, дифосген).

15. Промывка в горячей деионизованной воде.

Операция предусматривает дополнительную промывку от остатков флюса и хлора (от ТХЭ) при температура 85ОС (расход Н2О — 1,2 л/мин) с последующей сушкой при температуре 80 — 120ОС.

16. Стабилизация параметров термотренировкой.

Стабилизация проводится, чтобы не уходили параметры резистора. Проводится при температуре 85+3ОС в течении 24 часов

17. Пайка проволочных выводов газовым пламенем на автоматической линии армирования.

Газ — водород. Р=0.6.10-5 Па. Время пайки — 100 мсек. Для выводов используется медь луженая.

18. Загрузка схем в кассеты.

Проводится для удобства проведения операции герметизации.
