ü Низкочастотный участокстроиться с наклоном –20Vдб\дек, где V – порядок астатизма системы. Т.к. в данной системе V=0, то наклон будет – 0 дб\дек.

ü Среднечастотный участокстроится с наклоном – 20дб\дек до пересечения с линиями с некоторым запасом.

ü Высокочастотный участокстроится из расчета наименьшей разницы с Lнс (w)

Построение ЛАЧХ желаемой системы начинают со среднечастотного участка.

Построение ЛАЧХ показано на рис 4.

По ЛАЧХ Lж(w) можно найти передаточную функцию желаемой системы:

4.1.3. ЛАЧХ корректирующего устройства Lк(w).

Из формул передаточная функция корректирующего устройства будет иметь вид:

где

Для проверки запасов по фазе и амплитуде необходимо построить ЛФЧХ желаемой системы (рис.4).

При частоте, на которой пересекает запас по амплитуде системы равен Lзап =16.5 дб, т.е. запас по амплитуде соблюдается по сравнению с заданным (16 дб).

Запас по фазе находится как расстояние между точками и на частоте среза Wс=20. Получено значение , т.е. запас по фазе также соблюдается по сравнению с заданным ( ).

4.2. Техническая реализация корректирующего устройства.

Следующим этапом коррекции системы является реализация корректирующего устройства, которое представляет собой набор четырех-полюсников.

Представим передаточную функцию корректирующего устройства в виде набора звеньев:

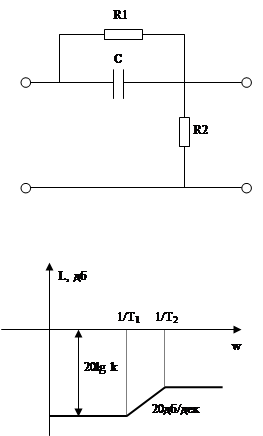

I-Звено:

Выберем RC-цепочку, представленную на рис. 5

своей принципиальной схемой и логарифмической

амплитудно-частотной характеристикой.

Рис.5

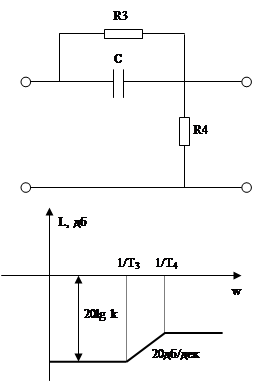

II-Звено:

Выберем RC-цепочку, представленную на рис. 6

своей принципиальной схемой и логарифмической

амплитудно-частотной характеристикой.

Рис. 6

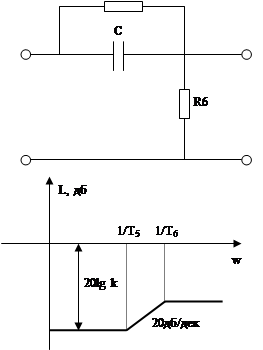

Выберем RC-цепочку, представленную на рис. 7

своей принципиальной схемой и логарифмической

амплитудно-частотной характеристикой.

Рис. 7

Т.о. коэффициент усиления корректирующего звена будет:

необходимо ввести операционный усилитель, чтобы получить Кк=0,014.

IV-Операционный усилитель:

Принципиальная схема операционного усилителя

и его краткая форма представления показана

на рис. 8. Определим его параметры:

Рис. 8

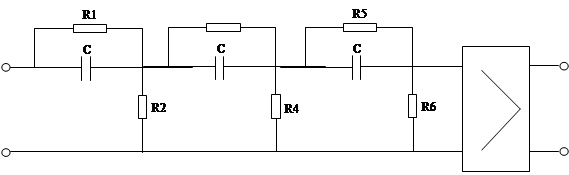

После чего схема корректирующего устройства будет иметь вид:

Рис. 9

4.3. Проверка правильности выбора корректирующих звеньев.

Проверка правильности выбора корректирующих звеньев состоит из трёх этапов:

ü Построить ЛАЧХи всех корректирующих звеньев.

ü Построить результирующую ЛАЧХ Lрез(w).

ü Сравнить Lрез с ЛАЧХ корректирующего устройства Lк(w).

Из рис.10 можно сделать вывод, что корректирующие звенья выбраны правильно.

5. Построение переходного процесса и определение прямых показателей качества.

Перехолным процессом называется реакция системы на подачу ко входу единичного скачка 1(t):
