Рис.8

и как только уровень воды достигнет критической точки, два контакта расположенных на штоке будут замкнуты замыкающим контактом, расположенным в поплавке (рис.8). В тоже момент в кабину водителя по проводу расположенному внутри штока поступит сигнал.

Для информирования водителя применим световой сигнал, который расположим на приборном щитке, в блоке контрольных ламп.

Прибор устанавливается внутри фильтра грубой отчистки (рис 9). Из фильтра будет выходить контактный провод, по которому будет поступать сигнал в кабину водителя на блок контрольных ламп.

11

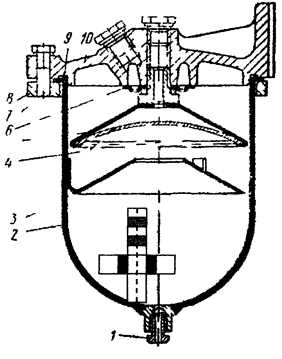

Рис.9. Фильтр грубой отчистки топлива.

1-сливная пробка; 2-стакан; 3-успокоитель; 4-фильтрующая сетка; 5-отражатель; 6-распределитель; 7-болт; 8-фланец; 9-уплотнительное кольцо; 10-корпус; 11-датчик наличия воды.

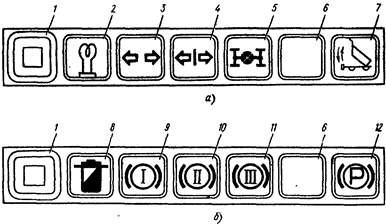

Блоки контрольных ламп (рис. 10) снабжены кноп­ками 1 контроля; при нажатии на эти кнопки должны загораться все лампы, если они исправны. Лампа 2 сиг­нализирует о готовности к работе ЭФУ; она имеет светофильтр красного цвета. Контрольные лампы 3 и 4 имеют светофильтры зеленого цвета с символами, за­гораются при включении указателей правого и левого поворота тягача (лампа 3) или прицепа (лампа 4);

Рис. 10. Блоки контрольных ламп: а-левый; б-правый.

по ним контролируют исправность ламп указателей. Лампа 5 загорается при включении механизма блокировки меж­осевого дифференциала; она имеет красный светофильтр с символом. Лампы 6 и 7 на всех автомобилях, кроме автомобиля мод. 55102, являются резервными. На автомобиле мод. 55102 лампа 6 — резервная, контрольная лампа 7 загорается при включении механизма подъема платформы прицепа. Лампа 8 сигнализирует о засорен­ности фильтрующих элементов фильтра очистки масла; она имеет светофильтр красного цвета с символом. Лампы 9, 10 и 11 загораются при снижении дав­ления воздуха, соответственно в контурах I—III пневмопривода тормозных механизмов, имеют светофильтры красного цвета с символами; одновременно с ними включается звуковой сигнализатор Сигнальная лампа 12 горит при включенном механизме стояночной тормозной системы и имеет светофильтр красного цвета с символом.

Подсоединим провод прибора к лампе 6 на блоке контрольных ламп. Дополнительно, для более чёткой информации водителя, можно применить звуковой сигнал в виде зуммера.

Применение данного прибора на автомобиле принесет большую пользу владельцу автомобиля. Ведь в случае попадания воды в топливную систему наступит неизбежная поломка ТНВД (заклинят плунжерные пары и нагнетательные клапана) и форсунок (заклинят распылители), что повлечёт за собой простой автомобиля (в лучшем случае груз не пропадёт и водитель не замёрзнет где-нибудь на трассе) и дорогостоящий ремонт в автосервисе. Приведу расценки на ремонт топливной аппаратуры принятые в сервисе «КамАЗ» г.Красноярска.

Стоимость работ: ремонт ТНВД - 1440 руб.; ремонт форсунок-540 руб.

Стоимость запчастей: 8 плунжерных пар - 1760 руб.; ремкомплект ТНВД -140руб.; 8 нагнетательных клапанов-632 руб.; 8 распылителей - 1280 руб.

Итого: 5792 руб.

И нет никакой гарантии, что завтра опять не случится поломка.

Из всего этого следует, что такой прибор, поставленный на автомобиль, сэкономит много денег и нервов его владельцу.

7.Техника безопасности при организации транспортного процесса.

Техника безопасности - это система организационных мероприятий и технических средств, предотвращающих воздействие на работающих опас­ных производственных факторов.

Из всех видов транспорта наиболее опасным является автомобильный транспорт. Анализ показывает, что 70 % пострадавших травмируются, при транспортировке грузов, в том числе 30 % - при их погрузке и выгрузке. Наибольшее число пострадавших теряет трудоспособность на 8—25 дней, ка­ждый десятый из них нуждается в длительном лечении. Поэтому необходимо тщательно изучить правила предупреждения несчастных случаев, причины травматизма, проводить профилактические мероприятия, изучить соответст­вующую литературу, связанную с техникой безопасности при перевозке опасных грузов.

При перевозке грузов должны соблюдаться требования Правил дорож­ного движения.

При погрузочно-разгрузочных работах и эксплуатации грузоподъем­ных механизмов следует руководствоваться требованиями ГОСТ 123.002-75, ГОСТ 12.3.009-76, Правилами устройства и безопасной эксплуатации грузо­подъемных кранов. Правилами по охране труда на автомобильном транспор­те.

8. Заключение.

Задача данного курсового проекта: выявить из пяти специализированных автотранспортных средств наиболее выгодный для перевозки строительного мусора.

Весь подвижной состав рассматривается без надставных бортов и оборудован тентами, предотвращающими распыливание во время перевозки.

Сравнивая результаты произведённых расчетов, видим, что для перевозки строительного мусора выгоднее всего использовать автомобиль КамАЗ-65115, так как данный автомобиль по всем натуральным и экономическим критериям превосходит остальные автомобили. В современных условиях, когда клиентов АТП наиболее всего интересует объём перевозок (количество груза которое способен перевезти автомобиль за одну ездку), и, величина затрат, связанных с перевозками, то данный автомобиль остаётся вне конкуренции по сравнению с остальными рассматриваемыми автомобилями. Так как автомобиль КамАЗ-65115 имеет грузоподъёмность qн=15 тонн, то целесообразно будет применить в качестве погрузочного средства - погрузчик одноковшовый фронтальный АМКОДОР 342PL, который имеет грузоподъёмность qн=4.2 тонны и ёмкость ковша 2.3 м3.

Список использованной литературы:

1. Автомобильные двигатели. Под редакцией Ховаха М.С. М., "Машиностроение", 1977.592 с.

2. Афанасьев Л.Л., Островский Н.Б., Цукерберг С.М. Единая транспортная система и автомобильные перевозки. М.: Транспорт, 1984. 336с.

3. Дегтярёв Г.Н. Организация и механизация погрузочно-разгрузочных работ на автомобильном транспорте: Учебное пособие.-2-е изд., перераб. и дополн.-М.: Транспорт,1980.-264 с.

4. Демченко И.И., Омышев М.Г., Ковалёв В.А., Выбор и обоснование специализированных автотранспортных средств для перевозки грузов: Методические указания по курсовому проектированию и практическим занятиям для студентов спец.240100- "Организация перевозок и управление на транспорте". Красноярск: КГТУ, 1999. 56 с.
