II. Расчет электроосвещения.

Рациональное освещение рабочего места является одним из важнейших факторов, влияющих на эффективность трудовой деятельности человека, предупреждающих травматизм и профессиональные заболевания. Правильно организованное освещение создает благоприятные условия труда, повышает работоспособность и производительность труда. Освещение на рабочем месте должно быть таким, чтобы работник мог без напряжения зрения выполнять свою работу. Утомляемость органов зрения зависит от ряда причин:

· недостаточность освещенности;

· чрезмерная освещенность;

· неправильное направление света.

Недостаточность освещения приводит к напряжению зрения, ослабляет внимание, приводит к наступлению преждевременной утомленности. Чрезмерно яркое освещение вызывает ослепление, раздражение и резь в глазах. Неправильное направление света на рабочем месте может создавать резкие тени, блики, дезориентировать работающего. Все эти причины могут привести к несчастному случаю или профзаболеваниям, поэтому столь важен правильный расчет освещенности.

Расчет освещенности рабочего места сводится к выбору системы освещения, определению необходимого числа светильников, их типа и размещения. Процесс работы в цехе происходит в таких условиях, когда естественное освещение недостаточно или отсутствует. Исходя из этого, рассчитаем параметры искусственного освещения.

Целью расчета является выбор количества светильников, определение мощности источников света, расположение их в помещение цеха, а также расчет осветительной сети.

Исходными данными являются: назначение цеха (электромеханический цех) и его размеры:

А = 48 м - длина;

В = 30 м - ширина;

Н = 9 м - высота.

hр – пол

В качестве источников света выбираем дуговую ртутную лампу высокого давления для общего освещения типа ДРЛ, так как 1) высота помещения превышает 6м; 2) ДРЛ удобна в эксплуатации: Рассчитаны на большие сроки службы, имеют большой световой поток, высокую световую отдачу и незначительные размеры, выпускаются на большие мощности; 3) работа ДРЛ не зависит от температуры окружающей среды.

Норма освещенности для данного производственного помещения: Еmin=200 Лк.

Для производственного помещения выбираем рабочее равномерное общее освещение, а также аварийное освещение.

В качестве светильника выбираем светильник типа РСП 13 со степенью защиты 53 , классом светораспределения - П, КСС в нижнюю полусферу глубокий Г1 (0,8-1,2).

Расстояние от светильника до рабочей поверхности, м:

Нр = Н - (hс - hр)

где Н = 9 м- высота помещения;

hс = 0,7 м - высота свеса;

hр = 0 м - высота рабочей поверхности (пол).

Нр = 9 - (0,7 + 0) = 8,3 м.

Расстояние между светильниками для КСС Г1:

L = (0,8 - 1,2) ∙ Нр = 0,8 * 8,3 = 6,64 м.

Расстояние от края светильника до стен:

l = 0,5 ∙ L = 0,5*6,64 = 3,32 м.

Количество светильников в ряду:

Количество рядов:

nв = = = 4 шт.

Общее количество светильников:

nc = nв *nа = 7*4 = 32 шт.

Расстояние между светильниками в одном ряду:

LА= = = 6,89 м.

Расстояние между рядами:

LВ= = = 7,78 м

Определяем показатель помещения

i = = = 2,78

По справочнику с учётом коэффициентов отражения и показателя помещения находим коэффициент использования светового потока:

rпот=0,5; rст=0,3; rп=0,1:

u = 73%

Рассчитаем световой поток одой лампы в Лм, если коэффициент минимальной освещённости z = Еср / Еmin = 1,2:

Фл =

где Kз = 2 - коэффициент запаса;

Еmin – нормированная освещённость, лк.

Фл.р. = = 29589 лм.

По найденному значению Фл подбираем лампу, поток которой должен отличаться не более, чем на (-10 – +20)%.

Принимаем лампу ДРЛ 700(6) - 3 имеющую следующие технические данные:

номинальная мощность лампы Рн = 700 Вт; световой поток Фл = 40,6 клм.

Общая мощность световой установки:

Руст = Рл *nсв = 700*32 = 22400 Вт.

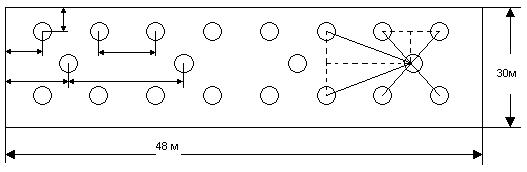

Составим схему расположения светильников рабочего освещения в цехе (рисунок 2)

Рисунок 2 - План расположения светильников в цехе.

Для аварийного освещения выбираем лампы типа ЛН (лампы накаливания).

Норма освещенности аварийного освещения сос -тавляет не менее 5% от нормы рабочего освещения, то есть:

Е = Еmin*0,05 = 200*0,05 = 10 лк

Выбираю светильник типа НСП 20, источник света которого должен иметь мощность 500 Вт, для создания кривой силы света Д3, класс светораспределения светльника - П, степень защиты IP52.

По заданной мощности лампы светильника НСП 20, Рл=500Вт, выберем ЛН типа Г125-135-500 с номинальным световым потоком, Фл=9200 лм.

Определим количество ламп для аварийного освещения преобразовав формулу (11.15):

nс = = = 6 шт.

Выбираем светильники типа НСП.

Рассчитаем осветительную сеть рабочего освещения, схема которой приведена на рисунке 3 Линии освещения питают светильники с лампами накаливания, коэффициент мощности которых cosj =1:

Рисунок 3 - Схема осветительной сети аварийного освещения.

Выберем осветительные щиты. При выборе осветительного щитка необходимо чтобы выполнялось условие:

Iном.щ ³ I

где Iном.щ- номинальный ток осветительного щитка, А;

I-расчетный ток питающей линии, А.

Для рабочего освещения выберем щит серии ЯОУ -8503, так как выполняется условие

Iном.щ = 63 А ³ 50 А = I1-2

Для аварийного освещения выберем осветительный щиток серии ЯОУ - 8504, так как выполняется условие

Iном.щ = 63 А ³ 28 А = I1-2

Таблица 2 - Технические данные осветительных щитков серий ЯОУ - 8503 и ЯОУ - 8504 на напряжение 380/220В.

Тип

Автоматический выключатель

Тип

Номинальный ток, А

Количество

1

2

3

4

ЯОУ - 8503

АЕ - 2044 - 10

63

6

ЯОУ - 8504

АЕ - 2046 - 10

63

2
