2.2 Анализ чертежа, технических требований на узел и техноло­гичности его конструкции.

Анализ чертежа

Кран состоит из корпуса поз.1 с двумя клапанами поз.24, отпускным и тормозным. Для управления клапанами поз.24 в корпусе устанавливается кулачок поз.3 с ручкой поз.8, которая жёстко соединена с кулачком поз.3 и имеет 3 фиксированных положения. Клапаны поз.24 удерживаются в закрытом положении пружинами поз.4 и поз.5. Корпус поз.1 крепится на кронштейне поз.2, в котором имеются резьбовые отверстия G½” для подвода сжатого воздуха. В закрытом положении клапаны поз.24 удерживаются пружинами поз.4,5, которые останавливаются в заглушках поз.26. Одно резьбовое отверстие в кронштейне поз.2 закрывается заглушкой поз.18 с кольцом поз.15. крепление крана осуществляется посредством шпилек поз.19 и гаек поз.17.

Технические требования

а) обеспечить линейный размер пружины находящейся в сжатом состоянии в пределах 15±0,5мм.

б) обеспечить силу сжатия пружин клапана не менее 0,6МПа

в) обеспечить усилие при котором клапаны удерживаются в закрытом положении не более 9 МПа (сила, которой взрослый человек может надавить рукой).

г) обеспечить расстояние между кулачком и направляющей в пределах 0,5±0,2мм.

Несоблюдение приведённых выше требований повлечёт за собой невозможность выполнения краном своего служебного назначения, например: при несоблюдении технического требования - обеспечения усилия сжатия пружин, возможен случай, когда из-за малой его величины произойдёт самопроизвольное открытие отпускного клапана и в последствии невозможность набора необходимого давления в тормозном цилиндре.

Технологичность конструкции крана 172.000

Анализ чертежа корпуса 172.001 показал, что он имеет симметричную геометрию в продольном сечении. Это сделано, для того чтобы сократить время сборки узла, используя одинаковые детали, как в левой, так и в правой части.

Диаметры расточки заглушки 172.005 и ступенчатого торца гнезда 172.011 рассчитаны и подобраны таким образом, чтобы в состав узла - корпус 172.010, входили уже имеющиеся на производстве детали от ранее изготовленных приборов, такие как пружины 150.203 и 483.031.

При закреплении деталей и узлов крана 172.000 используются стандартные изделия, такие как винт М6х10 ГОСТ 1476-93, винт М6х12 ГОСТ 17475-80, винт ВМ3х6 ГОСТ 17473-80, гайка М8 ГОСТ 5915-70, гайка М12 ГОСТ 5915-70, шпилька М12х32 СТП 10-215-82.

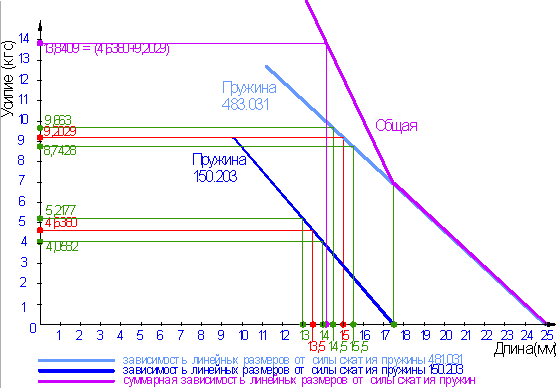

диаграмма зависимостей линейных размеров пружин от силы их сжатия

Диаграмма зависимостей линейных размеров пружин от силы их сжатия

Из диаграммы видно, что общее усилие создаваемое сжатыми пружинами (13,8 кгс) намного выше требуемого (6 кгс). В целях экономии целесообразней оставить только одну пружину – 483.031. Т.к. для её сжатия до размера 15±0,5мм. необходимо усилие 9±0,4кгс., что удовлетворяет требованиям предъявляемым к узлу.

2.3. Выбор метода достижения требуемой точности узла.

В результате проведенного анализа технических требований на узел было выявлено одно из наиболее важных требований, а именно: обеспечить линейный размер пружины находящейся в сжатом состоянии равный 15мм. с допуском ±0,5мм.

Для выполнения этого требования необходимо выявить все размеры деталей (в номиналах и допусках), влияющих на выполнение этого требования. Для этого необходимо выявить замыкающее звено и метод достижения точности РЦ.

Обеспечение точности создаваемого узла сводится к достижению требуемой точности замыкающих звеньев размерных цепей, заложенных в его конструкцию, и размерных цепей, возникающих в процессе изготовления крана. Задачу обеспечения требуемой точности замыкающего звена решим одним из нижеследующих методов: полной и неполной взаимозаменяемости. Определим наиболее экономичный метод с учётом с предъявляемыми требованиями.

Размерная цепь А состоит из:

АΔ - замыкающее звено – длина пружины находящейся в сжатом состоянии при силе сжатия 1,1 МПа

A1 - размер между левым Æ22мм. и правым Æ13мм. торцом клапана 172.011

A2 - Высота седла Æ15мм. седла 172.009

A3 - Ширина бурта Æ22мм. седла 172.009

A4 - Глубина отверстия М33 в корпусе 172.001

A5 - Расстояние от торца М33 до торца Æ40мм. заглушки 172.005

A6 - Глубина отверстия Æ13 в заглушке 172.005

Размерная цепь А, определяющая зазор, показана в графической части, лист 1.

а) Метод полной взаимозаменяемости.

Сущность метода заключается в том, что требуемая точность замыкающего звена размерной цепи достигается во всех случаях её реализации путём включения в неё составляющих звеньев без выбора, подбора или изменения их значений. Сборка изделий при использовании этого метода сводится к механическому соединению взаимозаменяемых деталей. При этом у 100% собираемых объектов автоматически обеспечивается требуемая точность замыкающих звеньев размерных цепей.

Определение номиналов, полей допусков, верхнего и нижнего предельных отклонений, координат середины поля допуска размерной цепи А, проходит по следующему алгоритму действий:

1.Уравнение номиналов.

где

n – число увеличивающих звеньев;

m – число уменьшающих звеньев.

2. уравнение допусков

из условия задачи следует, что поле допуска замыкающего звена

,

а координата середины поля допуска замыкающего звена

Имея дело с плоской линейной размерной цепью и решая задачу методом полной взаимозаменяемости, при назначении полей допусков на соответствующие звенья необходимо соблюдения условия:

3.Уравнения координат середин полей допусков.

Координату середины поля допуска шестого звена находим из уравнения:

Правильность назначения допусков проверим, определив предельные отклонения замыкающего звена:
