В классических висячих мостах основные несущие конструкции выполнены из гибких элементов, это могут быть канаты, стальные тросы, цепи или другие подвесные конструкции. Будучи прикрепленными к установленным по берегам пилонам, гибкие несущие элементы поддерживают полотно моста. Однако под действием нагрузки они растягиваются, что уменьшает жесткость моста. Для избежания прогибов современные висячие мосты усиливают в уровне их проезжей части продольными балками или фермами жесткости, распределяющими временную нагрузку и исключающими деформацию проложенных кабелей.

Существует также разновидность висячих мостов, в которых проезжая часть поддерживается фермой из прямолинейных канатов – вантов, по названию которых они получили название – вантовые. В современных вантовых мостах используются стальные, а в отдельных случаях и железобетонные балки жёсткости, поддерживаемые наклонными вантами и опирающиеся на пилоны. Вантовые мосты достаточно легки, по сравнению с арочными, экономичны и находят все большее применение на автомобильных дорогах для перекрытия пролетов, достигающих 300 м.

В России существует не очень много висячих мостов. В Петербурге подобная конструктивная схема была использована при строительстве небольших мостов через Мойку и Фонтанку: Екатерингофского, Египетского, Почтамтского, Банковского, Львиного и др. Самым же известным российским висячим мостом является Крымский мост через Москва-реку. Свое название мост унаследовал от когда-то существовавшего на месте моста Крымского брода, через который переправлялись татары при набегах на Москву. Построенный в 1938 г., общей длиной в 688 м, он в то время вошел в первую шестерку мостов Европы по длине речного пролета – 168 м. Тип конструкции, который использовали инженер Б. П. Константинов и архитектор А. В. Власов при проектировании Крымского моста, очень редко встречается в мировой практике. Его пилоны стоят отдельно и поверху не соединены. Несмотря на то, что вес металлических конструкций Крымского моста достигает 10 тыс. т, мост кажется очень легким и ажурным. И хотя Крымский мост уже стал одной из визитных карточек нашей столицы, он, с пролетом менее 700 м, в мировой табели о рангах занимает более чем скромное место.

В 1997 г. в Японии между островами Авадзи и Хонсю был построен мост Акаши-Кайкио, который дважды вошел в книгу рекордов Гиннеса, как самый длинный подвесной мост, длина только одного его пролета составляет 1991 м, и как самый высокий мост, так как его пилоны поднимаются на 297 м, что выше девяностоэтажного дома. Общая же протяженность этого уникального трехпролетного сооружения составляет 3910 м. Несмотря на огромные размеры моста, его конструкция достаточно прочна, чтобы выдержать порывы ветра до 80 м в секунду и землетрясения до 8 баллов по шкале Рихтера, которые нередки на Дальнем Востоке. И еще один любопытный факт: если вытянуть в длину все стальные тросы моста Акаши-Кайкио, то ими можно было бы опоясать Землю целых семь раз!

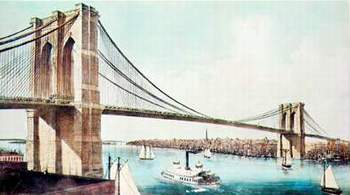

Бруклинский мост, Нью-Йорк, 1883 г. Несущая конструкция-стальные канаты Бруклинский мост, современный вид

Бруклинский мост, Нью-Йорк, 1883 г. Современный вид

Несущая конструкция - стальные канаты

Самым же знаменитым в мире висячим мостом является американский Бруклинский мост через реку Ист Ривер в Нью-Йорке. Строительство этого моста велось целых 16 лет и было закончено в 1883 г. Тогда он был рекордсменом: имел самый длинный пролет – 486 м и огромный вес – 15 тыс. т. Бруклинский мост – двухуровневый, его первый уровень отдан под шестиполосный автомобильный проезд, а верхний уровень – под пешеходную и велосипедную деревянные дорожки. При строительстве Бруклинского моста впервые в качестве несущей конструкции были применены стальные канаты, что было удивительно для современников. И даже через 50 лет восхищенный поэт В. Маяковский после своего посещения Нью-Йорка назвал его «борьбой за конструкции вместо стилей, расчетом суровым гаек и стали». Некоторое время Бруклинский мост считался «мостом самоубийц», так как с него бросались в воду желавшие покончить с жизнью, потеряв работу во времена великой депрессии. Однако даже подобная недобрая слава не мешает мосту оставаться удивительным примером изобретательной инженерной мысли и притягивать толпы туристов.

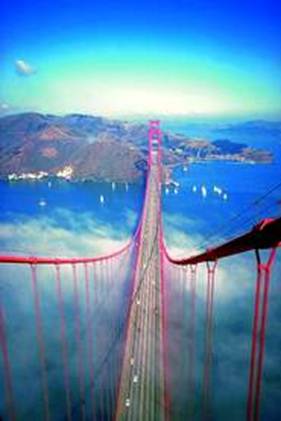

Мост "Золотые ворота". Сан-Франциско, 1937 г.

Мост "Золотые ворота". Сан-Франциско, 1937 г.

На востоке США, в Калифорнии, находится еще один знаменитый на весь мир висячий мост – «Золотые ворота», построенный в 1937 г., то есть на год раньше московского Крымского моста. Он соединяет два берега одноименного пролива, являющегося входом в самую большую естественную гавань мира – Сан-Франциско. Мост поднят над водой на 250 м, и под ним свободно проходят океанские лайнеры. Это уникальное архитектурное сооружение можно назвать одним из новых чудес света. Ведь при проектировании его конструкции не использовалась никакая вычислительная техника, а все расчеты производились под руководством инженера Й. Штрауса при помощи арифмометров и логарифмических линеек. Архитектор моста И. Морроу использовал при разработке его дизайна элементы стиля арт-деко. С самого начала мост был выкрашен оранжево-красной краской, ведь в состав именно этих красителей входит свинцовый компонент, который защищает сталь от ржавчины. Жители Сан-Франциско шутят, что на мосту постоянно ведутся реставрационные работы, потому что, когда маляры доходят до конца моста, его начало уже снова нуждается в покраске.

Хотя висячие мосты на всех континентах близки между собой с точки зрения инженерных решений, каждый из них остается уникальным образцом архитектуры, имеет свой неповторимый художественный облик и является предметом гордости городов, а то и целых стран.

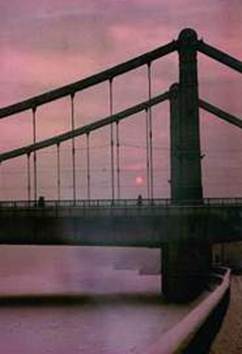

Крымский мост. Москва, 1938 г. Металлические конструкции

Крымский мост. Москва, 1938 г. Металлические конструкции

Мост "Акаши-Кайкио". Япония.

Мост "Акаши-Кайкио". Япония.

Мост "Акаши-Кайкио". Япония.

Мост "Акаши-Кайкио". Япония.

Особенности архитектуры металлических мостов.

Чугунный арочный мост через р.Северн в Англии, построенный в 1779 г., открыл новую эпоху в истории мирового мостостроения. С этого времени, несмотря на продолжающееся в течение 200 лет строительство каменных мостов, наиболее прогрессивным в мостостроении становится направление по разработке конструкций и методов расчета металлических мостов.
