Aw = 696,63-173,25-9,45=513,93 м²,

где 173,25 м² - площадь окон;

9,45 м² - площадь входных двереи в здание.

Площадь покрытия и площадь пола равны:

Ac = Aг = 177,26 м²,

Площадь наружных ограждающих конструкций:

Aesum = Aw +F+ed + Ac + Ar = 696,63+177,26+177,26=1051,15 м²,

Отапливаемая площадь здания Ah. Отапливаемую площадь следует определять как площадь этажей, измеряемую в пределах внутренних поверхностей наружных стен, включая площадь занимаемую перегородками и внутренними стенами. Площадь лестничных клеток и лифтовых шахт, включается в площадь этажа. В отапливаемую площадь не включать площадь технических этажей, неотапливаемого подполья, а также чердака.

Площадь отапливаемых помещений (общая площадь) Ah:

Ah = 770,13 м²;

Полезная площадь (общественного здания) Al:

Al = 705,13 м²;

Отапливаемый объем Vh здания определяется как произведение площади этажа на внутреннюю высоту, измеряемую от пола первого этажа до поверхности потолка последнего этажа.

Для определения объема воздуха, заполняющего здание, отапливаемый объем умножается на коэффициент 0,85.

Отапливаемый объем здания:

Vh = Ast х Hh = 202,5х2,8+178,265х2,8+154,03х2,8+129,785х2,8+105,545х2,56 =2131 м³.

Коэффициент остекленности здания:

Р = AF / Аw+F+ed = 173,25/696,63=0,249

где: AF - площадь окон, Аw+F+ed - площадь стен, включающая площадь стен, площадь окон, балконов, входные двери в здание.

Показатель компактности здания:

Kedes = Aesum / Vh = 1051,15/2131 = 0,49

где: Aesum - общая площадь наружных ограждающих конструкций, включающая площадь стен, площадь пола первого этажа, площадь совмещенного покрытия; Vh - отапливаемый объем здания.

Энергетические показатели

. Согласно СНиП II-3-79* приведенное сопротивление теплопередаче наружных ограждений R0r, м²°С /Вт, должно приниматься не ниже требуемых значений R0req, которые устанавливаются по табл.1б СНиП II-3-79* в зависимости от градусосуток отопительного периода. Для Dd = 979°С cут требуемое сопротивление теплопередаче равно для:

стен Rwreq = 1,87 (м²°С) /Вт,

окон и балконных дверей Rf req = 0,334 (м²°С) /Вт,

входных дверей Red req = 1,2 (м²°С) /Вт,

совмещенное покрытие Rc req = 2,67 (м²°С) /Вт,

пол первого этажа Rf = 2,24 (м²°С) /Вт.

Определимся конструкциями и рассчитаем толщины утеплителей наружных ограждений по принятым сопротивлениям теплопередачи. Схема конструкции стены приведена на рис.1.

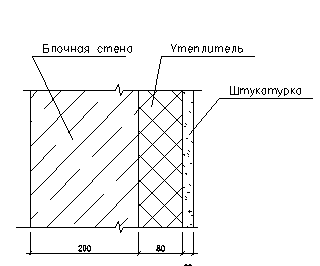

Рисунок 1 - Схема наружной стены

Характеристики материалов:

1. Штукатурка - известково-песчаный раствор:

плотность γ = 1600 кг/м³,

коэффициент теплопроводности

λ = 0,7 Вт/ (м°С).

2. Пенобетоные блоки

плотность γ = 900 кг/м³,

коэффициент теплопроводности

λ= 0,7 Вт/ (м°С).

3. Утеплитель - пенополистирол:

плотность γ = 40 кг/м³,

коэффициент теплопроводности λ = 0,041 Вт/ (м С º).

По табл.1б СНиП II-379* для градусосуток Dd = 979°С cут. имеем R0треб = 1,87 (м²°С) /Вт, откуда получаем:

R0 = Rв + R1 + R2 + R3 + Rн > R0треб;

1/8,7+0,02/0,70+0, 20/0,70+0,08/0,041+1/23=2,43,

Для обеспечения требуемого по градусосуткам сопротивления теплопередаче совмещенного покрытия R0треб =2,67 м²°С /Вт определим толщину утеплителя в многослойной конструкции покрытия, термическое сопротивление пароизоляции и рулонного ковра отнесены в запас. Схема покрытия приведена на рис.2.

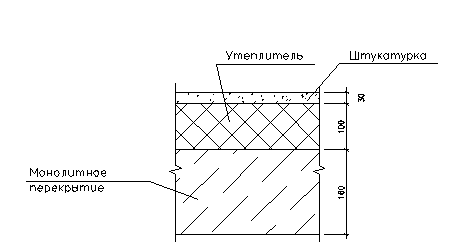

Рисунок 2 - Схема совмещенного покрытия.

Условия эксплуатации А

1. Железобетонная монолитная плита:

плотность γ = 2500 кг/м³,

коэффициент теплопроводности

λ= 1,92 Вт/ (м ºС).

2.2 слоя изола:

плотность γ=1400 кг/м3;

теплопроводность λ=0,27 Вт / м°С.

3. Утеплитель - пенополистирол

плотность γ = 40 кг/м³,

коэффициент теплопроводности

λ = 0,041 Вт/ (м°С).

R0 = Rв + R1 + R2 + R3 + Rн.

1/8,7+0,16/1,92+0,005/0,27+0,1/0,041+1/23=2,70

Для обеспечения требуемого по градусосуткам сопротивления теплопередаче R0 треб = 2,24 (м²°С) /Вт перекрытия над неотапливаемым техническим подпольем без световых проемов в стенах выше уровня земли, определимся конструкцией перекрытия и рассчитаем толщину утеплителя.

Условия эксплуатации А

1. Паркет - хвоя:

плотность γ=500 кг/м3;

теплопроводность λ=0,18 Вт / м°С.

2. Цементно-песчаный раствор:

плотность γ = 1800 кг/м³,

коэффициент теплопроводности

λ = 0,76 Вт/ (м ºС).

3. Утеплитель - пенополистирол:

плотность γ = 40 кг/м³,

коэффициент теплопроводности λ= 0,041 Вт/ (м ºС).

4. Железобетонная плита:

плотность γ = 2500 кг/м³,

коэффициент теплопроводности λ = 1,92 Вт/ (м ºС).

R0 = Rв + R1 + R2+ R3+ R4 + Rн.

1/8,7+0,02/0,18+0,03/0,76+0,09/0,041+0,16/1,92+1/23=2,59

Приведенный трансмиссионный коэффициент теплопередачи здания:

Kmtr = β (Aw/ Rwr + AF/ RFr + Aed/ Redr + nхAc/ Rcr + nхAf/ Rfr) / Aesum,

(Вт/ (м² ºС)).

где: β - коэффициент, учитывающий дополнительные теплопотери, связанные с поступлением холодного воздуха черз входы в здание:

для жилых зданий β =1,13;

для прочих зданий β =1,1.

Aw, AF, Aed, Ac, Af - площадь соответственно стен, заполнений светопроемов (окон, фонарей), наружных дверей и ворот, покрытий (чердачных перекрытий), цокольных перекрытий;

Rw r, RF r, Red r, Rc r, Rf r - приведенное сопротивление теплопередаче соответственно стен, заполнений светопроемов, наружных дверей и ворот, покрытий (чердачных перекрытий, цокольных перекрытий, (м² ºС) /Вт, полов по грунту, исходя из разделения их на зоны);

n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху (табл.3* СНиП II-3-79*);

Aesum - общая площадь наружных ограждающих конструкций, включая покрытие (перекрытие) верхнего этажа и перекрытие пола нижнего отапливаемого помещения, м².

Kmtr = [1,13х (453513.93/2.43+173.25/0.4+9.45/1.2+1х177,26/2,7+0,6х177,26/2,59)]

/1051,15=0,80 (Вт/ (м² ºС)).

Воздухопроницаемость наружных ограждений принимается по

табл.12* СНиП II-3-79*. Согласно этой таблице воздухопроницаемость стен, покрытия, перекрытия 1-го этажа Gmw = Gmc = Gmf = 0,5 кг/ (м²хч), окон в пластмассовых переплетах и балконных дверей GmF = 5 кг/ (м²хч).

Требуемая краткость воздухообмена жилого здания na, 1/ч, согласно СниП 2.08.01, устанавливается из расчета 3м³/ч удаляемого воздуха на 1м² полезной площади; определяется по формуле:

na = 3*Al/ (βv*Vh), (1/ч).

где: Al - полезная площадь, м²;

βv - коэффициент, учитывающий долю внутренних ограждающих конструкций в отапливаемом объеме здания, принимаемый равным 0,85;
