Содержание

1. Компоновка сборного ж. б. междуэтажного перекрытия

2. Проектирование предварительно напряжённой плиты перекрытия

2.1 Данные для расчёта

2.2 Расчётный пролёт и нагрузки

2.3 Усилия от расчётных и нормативных нагрузок

2.4 Компоновка поперечного сечения панели

2.5 Расчёт полки на местный изгиб

2.6 Расчёт прочности сечений нормальных к оси панели

2.7 Расчёт прочности по наклонным сечениям

2.8 Расчёт преднапряжённой плиты по предельным состояниям второй группы

2.9 Расчёт панели на усилия, возникающие при изготовлении, транспортировании и монтаже

3. Расчёт неразрезного ж. б. ригеля

3.1 Статический расчёт неразрезного ж. б. ригеля

3.2 Расчёт ригеля по сечениям нормальным к продольной оси

3.3 Расчёт прочности ригеля по сечениям наклонным к продольной оси

3.4 Построение эпюры арматуры

1. Компоновка сборного ж. б. междуэтажного перекрытия

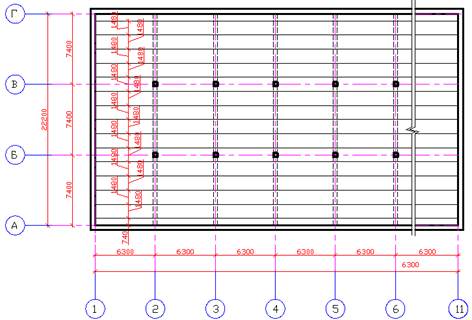

Рис.1. Схема компоновки сборного ж. б. перекрытия.

Размеры здания в осях: длина 63м., ширина22,2м. В продольном направлении проведено 4 оси т.е. получили 3 пролёта, в поперечном направлении проведено 11 осей т.е. получили 10 пролётов. Ригели укладываются в поперечном направлении. Размеры конструктивной ячейки 6.37.4 м. Ребристые плиты опираем поверху и укладываем в продольном направлении. Схема сборного ж. б. перекрытия изображена на рисунке №1.

2. Проектирование предварительно напряжённой плиты перекрытия

Сбор нагрузок на перекрытие.

Постоянные нагрузки, действующие на элементы перекрытий (покрытий) складываются из нагрузки от веса пола (кровли) и нагрузки от веса несущих ж. б. конструкций.

Нагрузки от веса конструкций пола (на плиту перекрытия) принимаем одинаковой на всех этажах.

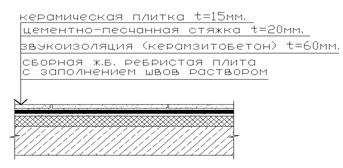

Рис.2. Элемент перекрытия.

Таблица 1.1 Нагрузка 1междуэтажного перекрытия

п/п

Наименование нагрузки

Нормативная

нагрузка, Па.

Коэф. надёж-ности по

Нагрузке

Расчётная

Нагрузка Па.

1

Постоянная:

керамическая плитка t=15мм.

цементно-песчаная стяжка

t=20мм.

звукоизоляция (керамзитобетон)

t=60мм.

Нагрузка от пола

Сборная ж. б. ребристая плита с заполнением швов раствором

ИТОГО:

300

360

600

1260

2500

3760

1.1

1.2

1.2

1.1

330

430

720

1480

2750

4230

2

Временная полезная нагрузка

в том числе

длительная

кратковременная

9000

7500

1500

1.2

1.2

10800

9000

1800

2.1 Данные для расчёта

Высоту сечения предварительно напряжённых плит, предварительно назначаем равной

.

Для дальнейшего расчёта принимаем

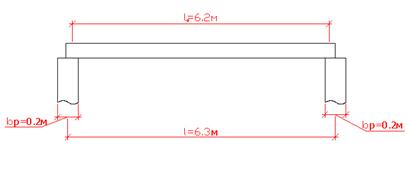

Расчётный пролёт при опирании плиты на ригель по верху:

где l - номинальный пролёт панели, м. Рис.2.2

*-ширина ригеля, м. К определению расчётного

пролёта панели

*Номинальная ширина плиты 1.48м. Материал для плиты: бетон класса В30, напрягаемая арматура класса А-lllв.

*Призменная прочность нормативная ; расчётная ; коэффициент условий работы бетона. Нормативное сопротивление при растяжении , расчётное . Начальный модуль упругости бетона .

*Арматура продольных рёбер класса Аlllв нормативное сопротивление , расчётное сопротивление , модуль упругости .

*Ненапрягаемая арматура: в полке панели сварные сетки класса Аlll c ; в продольных и поперечных рёбрах сварные каркасы с продольной рабочей арматурой класса А1 .

*Технология изготовления плиты -агрегатно-поточная с пропариванием.

*Рассчитываемая панель будет работать в закрытом помещении при влажности воздуха окружающей среды выше 40%.

*Требования предельных состояний второй группы:

*к трещиностойкости панели перекрытия предъявляется 3-я категория трещиностойкости: допускается ограничение по ширине непродолжительное и продолжительное раскрытие трещин.

*Предельно допустимый прогиб панели <l<10м) равен

2.2 Расчётный пролёт и нагрузки

Расчётная нагрузка на 1 м длинны при ширине плиты 1.48м

постоянная:
