При транспортировании под колонну кладем 2 подкладки на одинаковом расстоянии от торцов. Тогда в сечении колонны под подкладками и в середине пролета между подкладками нагрузка от собственной массы колонны вызовет изгибающие моменты:

;

При высоте 1-го этажа в 4,3 м расстояние от пола 2-го этажа до верхнего торца колонны 1-го этажа – 0,7 м и от нулевой отметки до верхнего отреза фундамента – 0,15 м, а также в предположении, что фундамент будет трехступенчатым, с общей высотой – 0,9 м и расстоянием от его подошвы до нижнего торца колонны равным 0,2 м, общая длина сборного элемента колонны составит:

.

При транспортировании конструкции для нагрузки от их собственной массы вводится коэффициент динамичности 1,6. Коэффициент ; .

;

Изгибающий момент, воспринимаемый сечением при симметричном армировании

и <- условие выполняется.

В стадии монтажа колонны строповку осуществляем в уровне низа консоли.

Расстояние от торца колонны до места захвата , коэффициент динамичности для нагрузки от собственного веса при подъеме и монтаже – 1,4.

и <- условие выполняется.

Под 2-хэтажные колонны при транспортировании следует укладывать 4 подкладки. При подъеме и монтаже этих колонн их строповку следует осуществлять за консоли в 2-х уровнях.

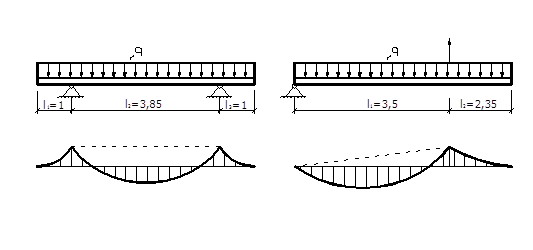

а) в стадии транспортирования б) в стадии монтажа

Рисунок 13- Расчетные схемы колонны

5. Расчет трехступенчатого центрально-нагруженного фундамента

Продольные усилия колонны:

Условное расчетное сопротивление грунта:

Класс бетона B20, , ,

Арматуру класса А-II, .

Вес единицы объема бетона фундамента и грунта на его обрезах .

Высота фундамента должна удовлетворять условиям:

1)

2)

где высота сечения колонны;

длина анкеровки арматуры колонны в стакане фундамента;

высота фундамента от подошвы до дна стакана;

требуемый зазор между торцом колонны и дном стакана.

Приняв , длину анкеровки арматуры колонны Ø16 А-III в бетоне фундамента класса В20 , устанавливаем предварительную высоту фундамента:

.

Окончательно принимаем высоту фундамента - двухступенчатый фундамент, .

(Ранее был произведен расчет фундамента высотой - ни одно из условий прочности не удовлетворялось.)

Глубину фундамента принимаем равной:

где 0,15м- расстояние от уровня чистого пола до верха фундамента.

Фундамент центрально-нагруженный, в плане представляет собой квадрат.

Площадь подошвы фундамента определяем по формуле:

где - нормативная продольная сила для расчетов размеров подошвы. Подсчитываем с учетом усредненного значения :

Размер подошвы:

Принимаем - кратно 0,3м.

Кроме того, рабочая высота фундамента h0 из условия продавливания по поверхности пирамиды (грани которой наклонены на 450 к горизонту) должна быть не менее:

где давление на грунт от расчетной нагрузки.

Рабочая высота фундамента .

Тогда , .

Проверяем, отвечает ли условию прочности по поперечной силе без поперечного армирования в наклонном сечении, начинающемся на линии пересечения пирамиды продавливания с подошвой фундамента.

Для единицы ширины этого сечения: , вычисляем:

– условие удовлетворяется.

Проверку фундамента по прочности на продавливание колонной дна стакана производим из условия:
